КНС канализационная насосная станция

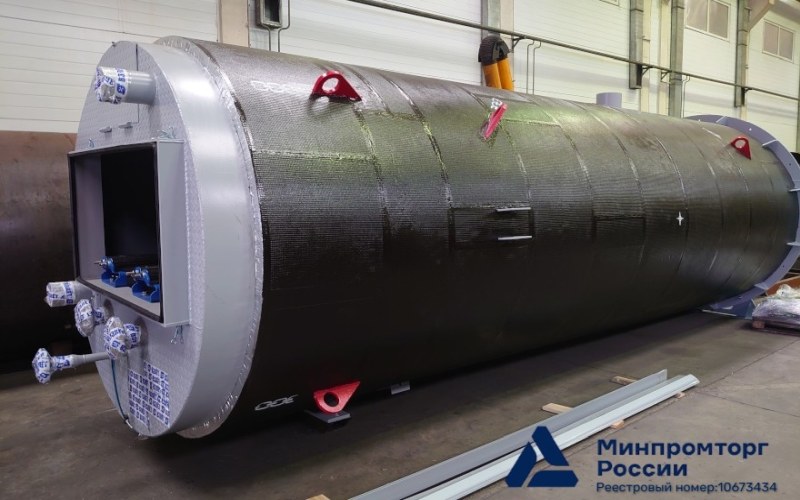

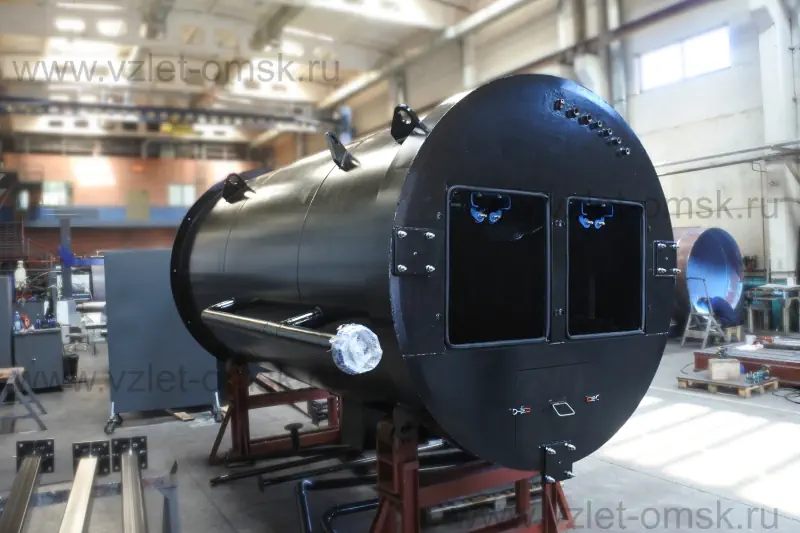

Канализационная насосная станция КНС Иртыш-Эко предназначена для сбора и автоматического перекачивания канализационной и загрязнённой жидкости из мест, расположенных ниже уровня самотечной канализации. Для отвода промышленных, ливневых, бытовых канализационных стоков от строящегося объекта. Для транспортировки канализационных стоков на очистные сооружения. КНС Иртыш-ЭКО позволяет свести к минимому затраты по транспортировке сточных вод и избавиться от выгребных ям и ассенизационных машин. Используется для реконструкции отслуживших свой срок канализационных насосных станций.
Констукция КНС.

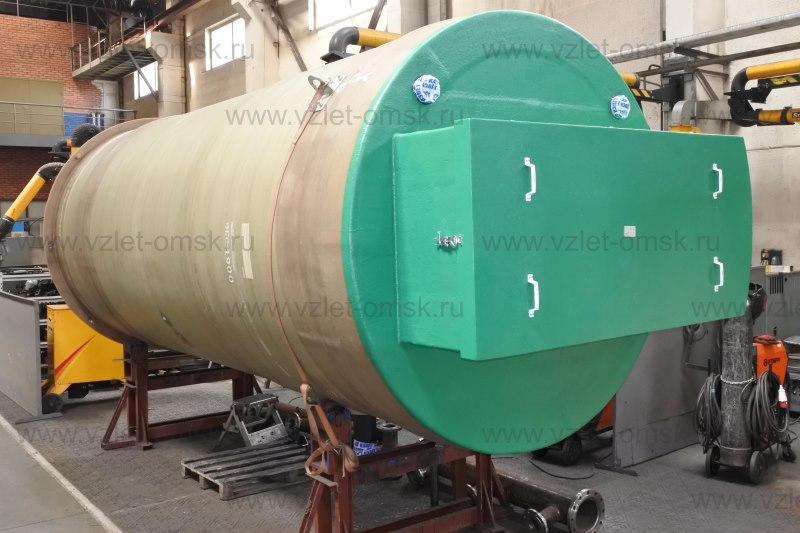

КНС состоит из стальной или стеклопластиковой емкости в виде цилиндра, установленного вертикально, горловина закрыта крышкой. Во внутреннюю часть емкости через стенку выведены гильзы, для трубопроводов подачи и отвода стоков. В нижней части резервуара установлен погружной насос. Насос установлен с возможностью вертикального перемещения и крепится к опорному патрубку без болтовых соединений посредством погружного соединителя, что значительно облегчает монтаж и техническое обслуживание насоса и арматуры. От насоса идёт трубопровод, на котором находится специальная канализационная запорная арматура (обратный клапан и затвор гильотинный). В комплект поставки включен грузоподъёмный механизм, щит управления КНС, щит автоматического ввода резерва (АВР) при необходимости. Для учёта стоков возможна комплектация ультразвуковым расходомером. Для улавливания мусора КНС комплектуется корзиной-мусоросборником ручной очистки. Внутри станции установлена лестница, для перемещения обслуживающего персонала. Щит управления насосной станицей позволяет вести полный мониторинг работы насосов и управлять наработкой насосов, обеспечивая её равномерность путём чередования включения насосов. Для антикоррозийной защиты стальной корпус КНС и трубопроводы покрываются специальной мастикой «Вектор».
Алгоритм работы КНС
Монтаж КНС
Надземная часть канализационной насосной станции

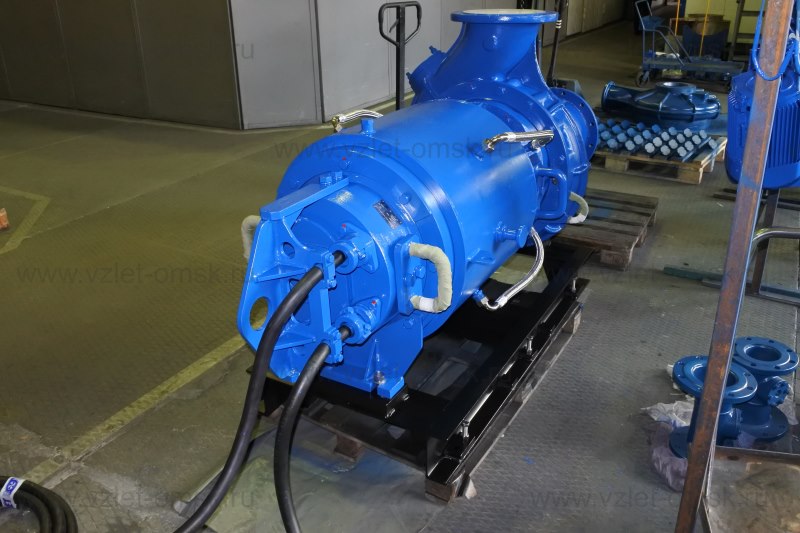

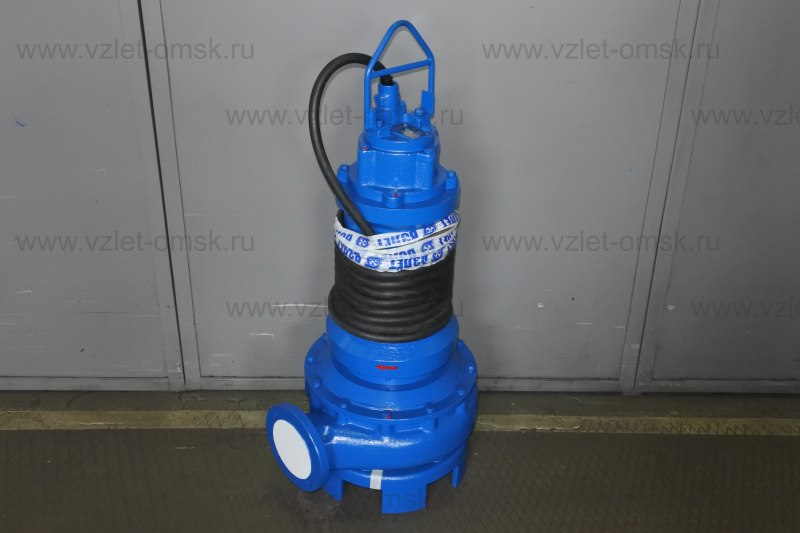

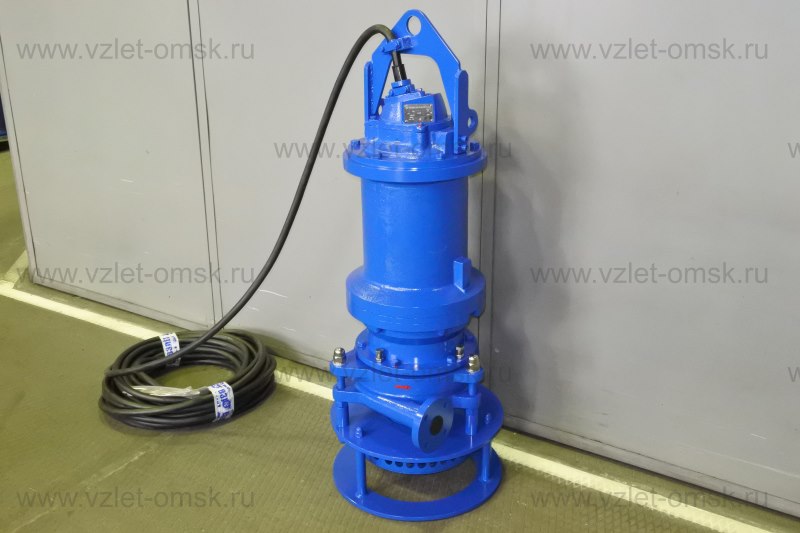

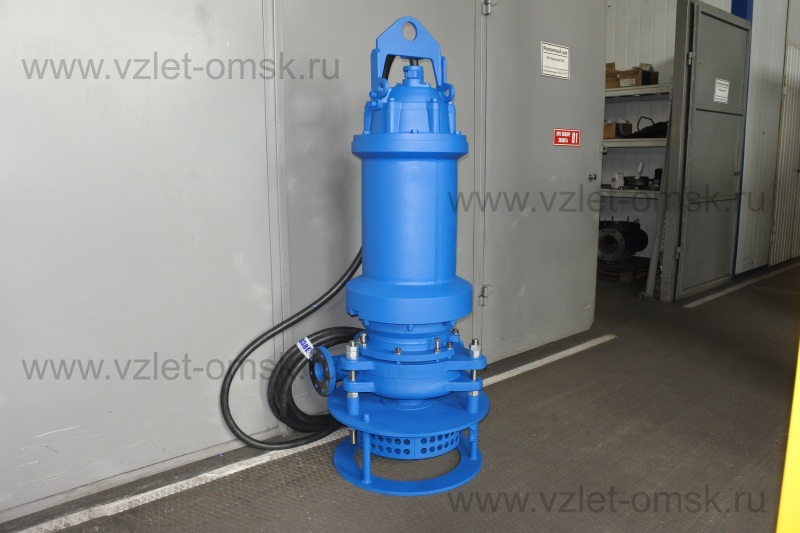

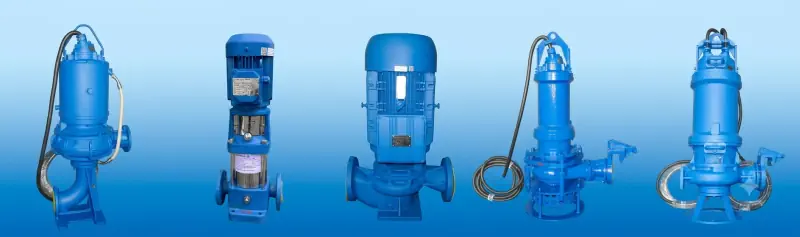

Погружные насосы

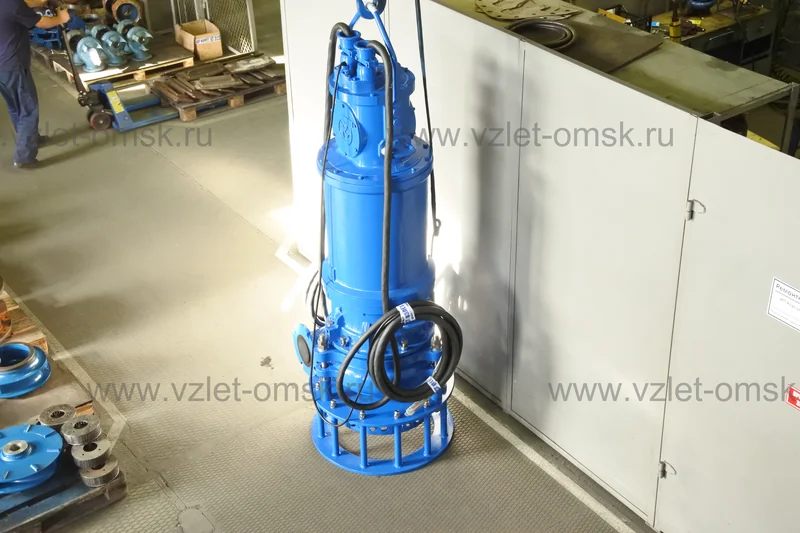

Погружные насосы серии Иртыш для перекачивания хозяйственно-бытовых и промышленных сточных вод, ливневых и смешанных вод, в том числе с фекалиями, твёрдыми (неабразивными) частицами, грязевыми примесями и волокнистыми компонентами и для забора воды (кроме морской)  из поверхностных источников (реки, водохранилища, озёра). Погружные насосы применяются в строительстве канализационных насосных станций КНС. Погружные насосы подразделяются на:
Дренажные насосы используются для откачки чистой или загрязненной воды.
Одно из понятий слова дренаж – это система подземных каналов, благодаря которым происходит осушение почвы, то есть естественный дренаж. Для искусственного понижения уровня воды (жидкости), полного осушения или отвода грунтовых вод от сооружений используются дренажные насосы.

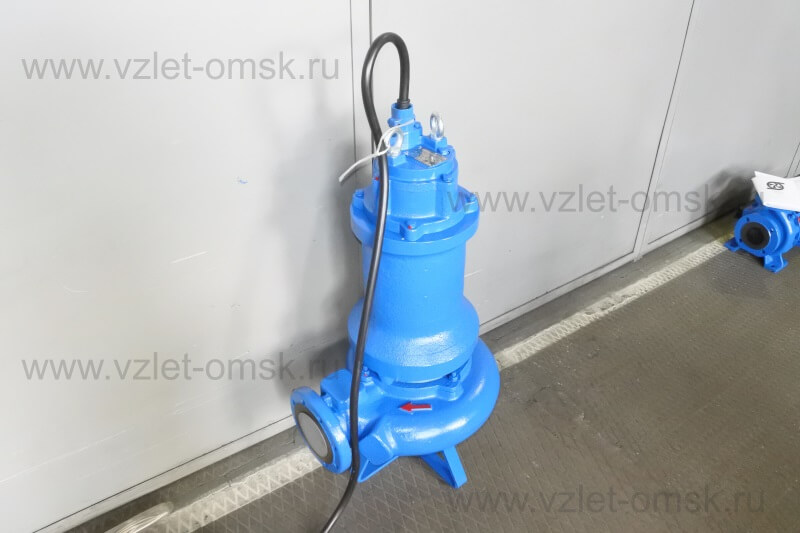

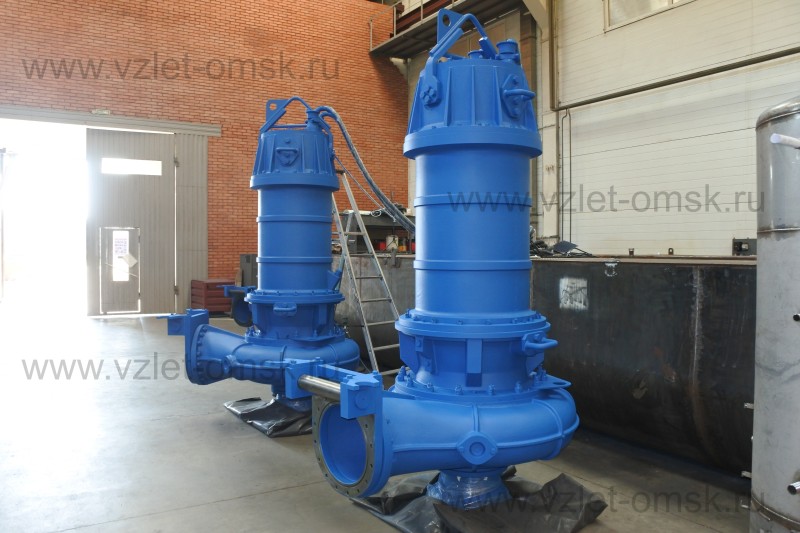

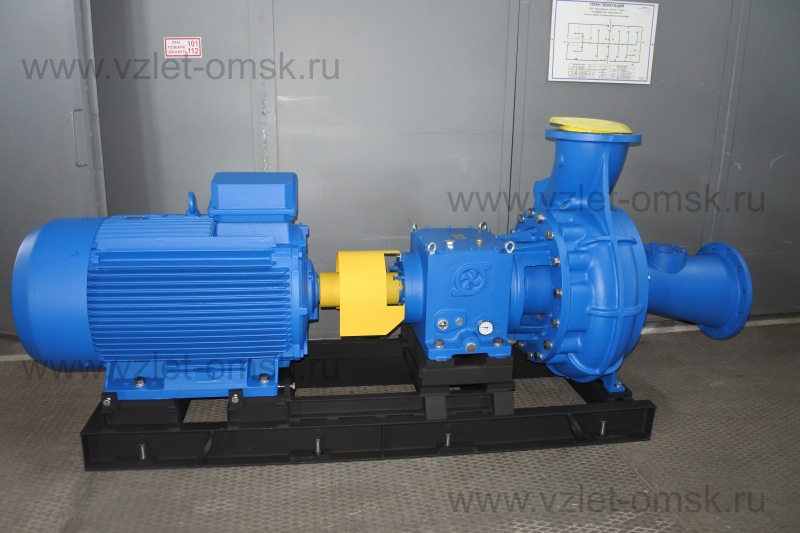

Фекальные насосы Иртыш ПФ, НФ для канализации отличаются от бытовых дренажных насосов тем, что могут прокачивать жидкости, содержащие довольно крупные волокнистые и твердые включения, если дренажные выдерживают от 3 до 12 мм, то фекальные насосы могут спокойно пропускать от 35 до 100 мм в диаметре.
Фекальные насосы применяют в системах канализации бытового сектора, предприятий, в сельском хозяйстве, в медицинских учреждениях и т.д. Фекальные насосы могут подключаться для выведения стоков к стиральным машинам, моечному оборудованию как в загородных домах, так и в жилищно-коммунальном хозяйстве, а также в промышленности.
Фекальные насосы применяют и в различных аварийных ситуациях, например, при откачке вод из канализационных колодцев или затопленных подвалов. А также для орошения и осушения сельскохозяйственных земель. В жилищно-коммунальном хозяйстве фекальные насосы используют при эксплуатации различных гидросооружений. Фекальные насосы предназначены для выкачивания сточных вод из канализационных накопителей. Эти агрегаты могут постоянно располагаться в яме или резервуаре, а по мере необходимости откачивать накопившиеся сточные воды. Если в канализационных водах содержатся более крупные, чем способен пропустить насос, элементы, то тогда используются фекальные насосы с измельчителем.
Фекальные насосы имеют небольшие габариты, их несложно переносить, что особенно важно при ликвидации различных аварий в системах водоснабжения и канализации. Фекальные насосы монтируют в приемном септике. Некоторые локальные канализационные системы используют несколько приемных колодцев для обеспечения лучшего уровня очистки вод. В этих случаях устанавливают несколько фекальных насосов или один фекальный насос и несколько дренажных насосов.

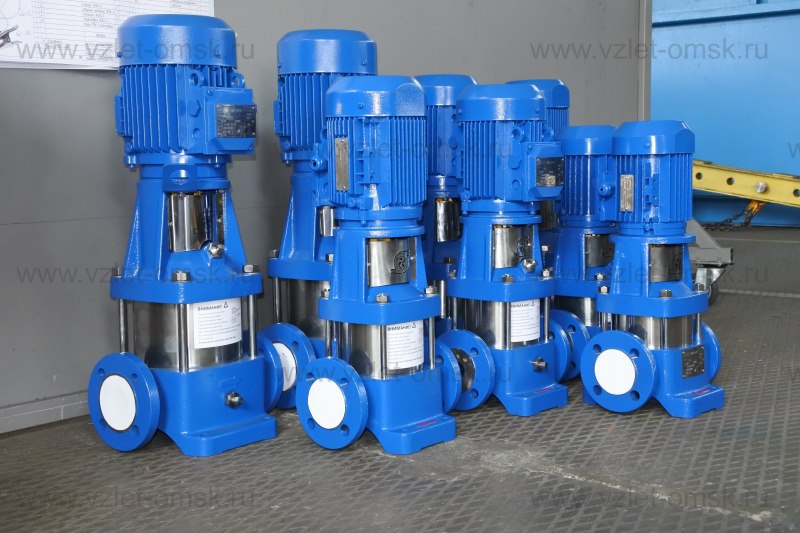

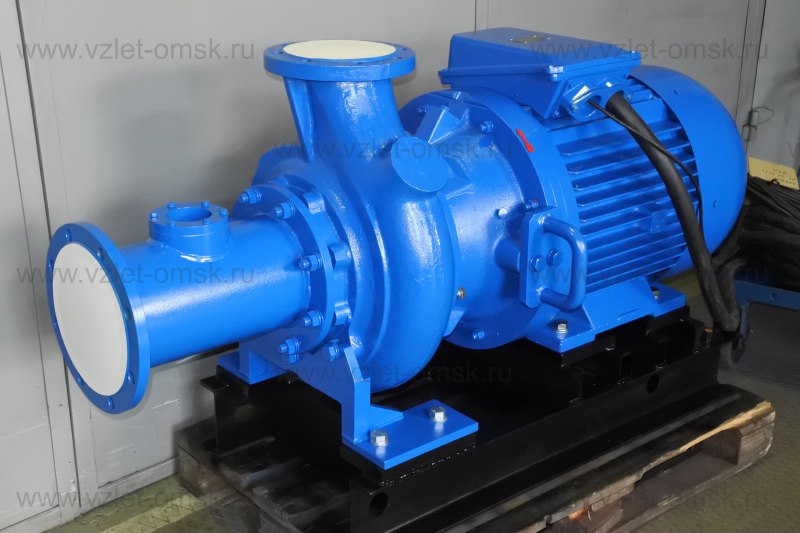

Центробежные насосы

Центробежные насосы серии Иртыш.

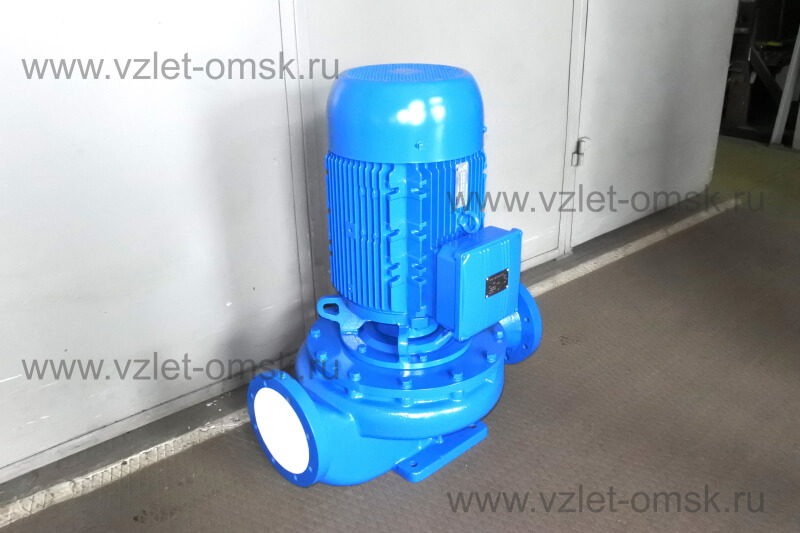

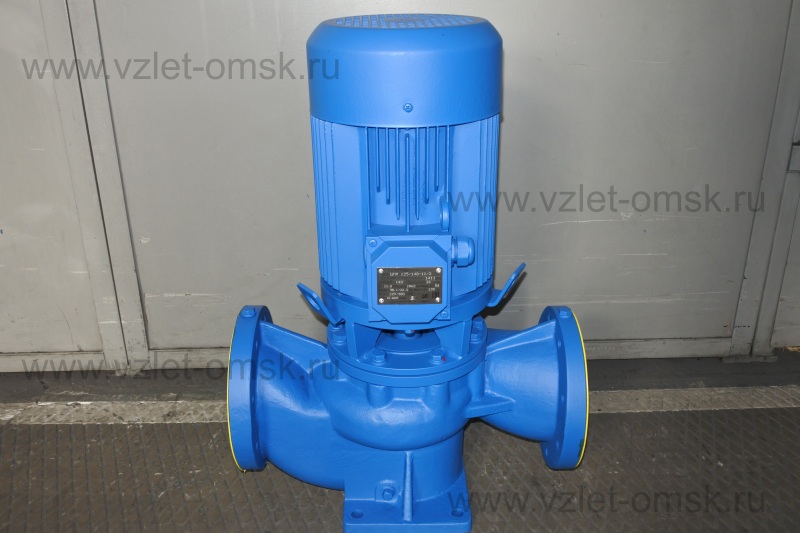

Центробежные моноблочные линейные насосы серии Иртыш-ЦМЛ используют для подачи холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а так же для орошения и установок пожаротушения. При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности (при добавлении гликоля от 10% объёмной части).
Конструкция центробежных насосов Иртыш-ЦМЛ:
Одноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного оборудования зданий. Корпус центробежного насоса – спиралевидный корпус линейного исполнения (входной и выходной патрубки с одинаковыми фланцами расположенны на одной линии). Фланцы с выводом на датчик давления. Рабочее колесо – закрытое рабочее колесо из синтетического материала. Из серого чугуна, - начиная с номинального диаметра колеса 180мм. Торцовое уплотнение – серийного исполнения, необслуживаемое торцовое уплотнение применяется при температуре воды до 140 °С; для любого направления вращения. Допустимое содержание гликоля – до 40% объёмной части.
Монтаж.
Центробежные насосы серии Иртыш-ЦМЛ сконструированы для монтажа на трубопроводе. Вес насоса и положение его центра тяжести позволяет произвести монтаж центробежного насоса любого размера непосредственно в трубопроводе, если трубопровод структурно пригоден для этого, и в нём не создаются напряжения при всех условиях работы насоса. Альтернативный способ монтажа – на фунтдаменте. Допускается монтаж насоса в любом положении, кроме положения мотором вниз.
Центробежные насосы Иртыш-ЦМЛ

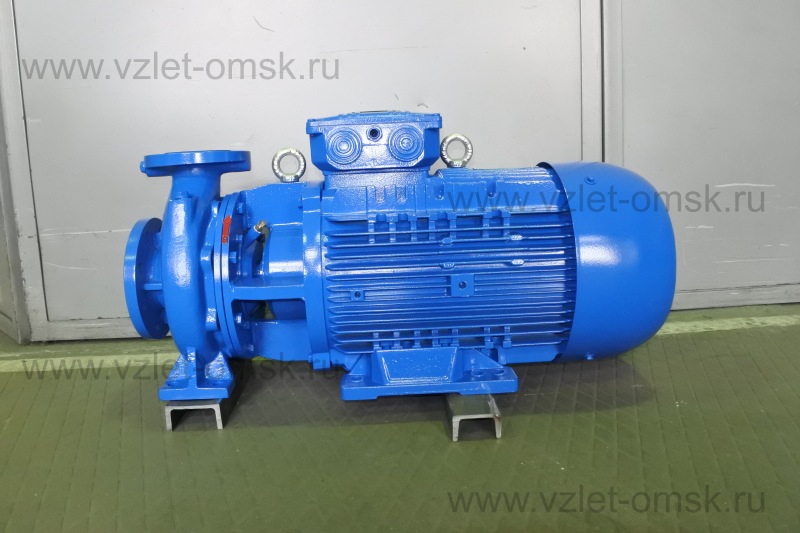

Центробежные насосы Иртыш-ЦМК

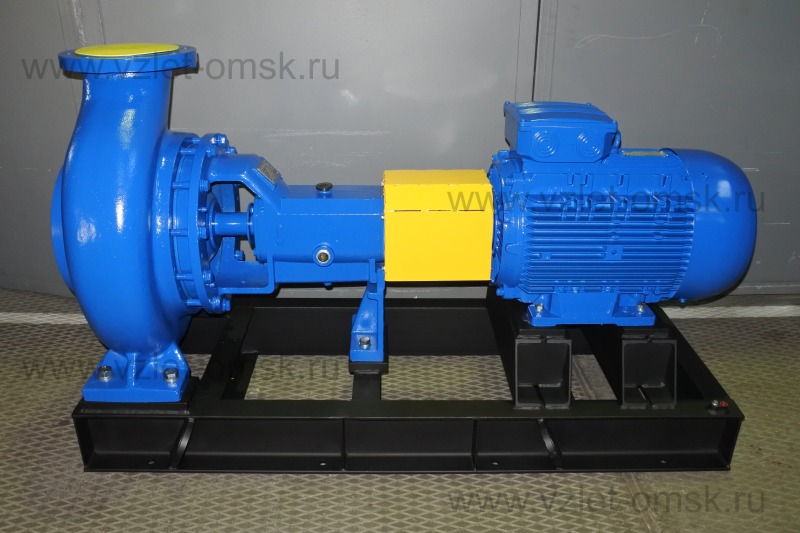

Центробежные насосы Иртыш-ЦНК

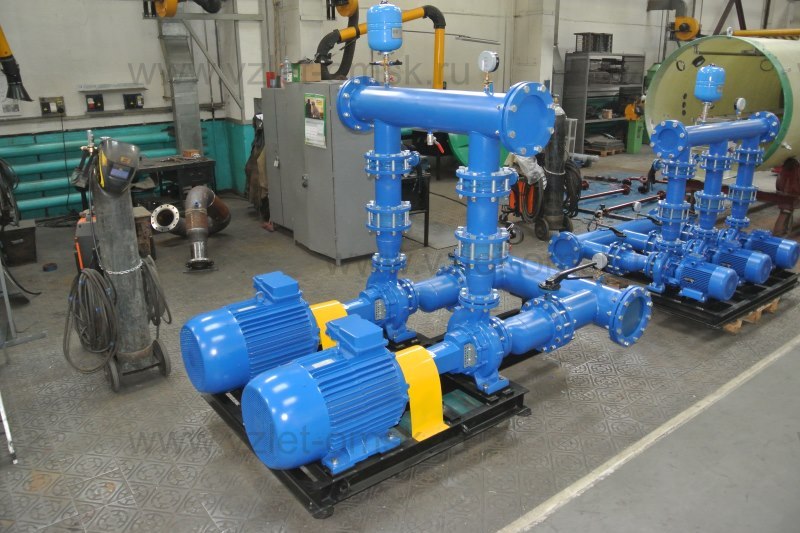

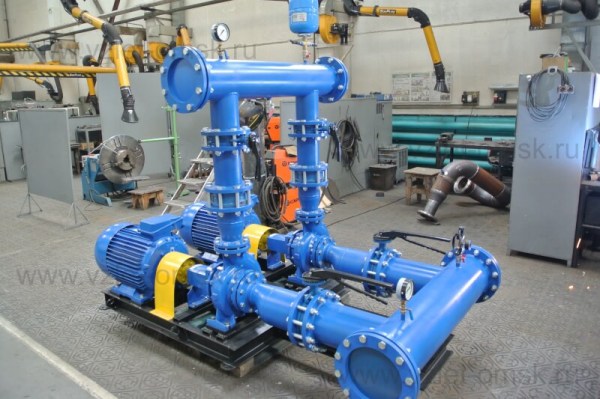

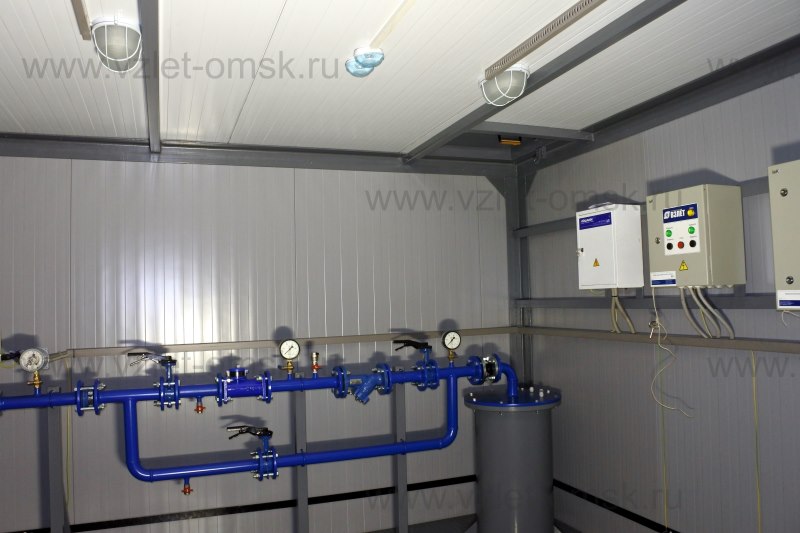

Установка повышения давления

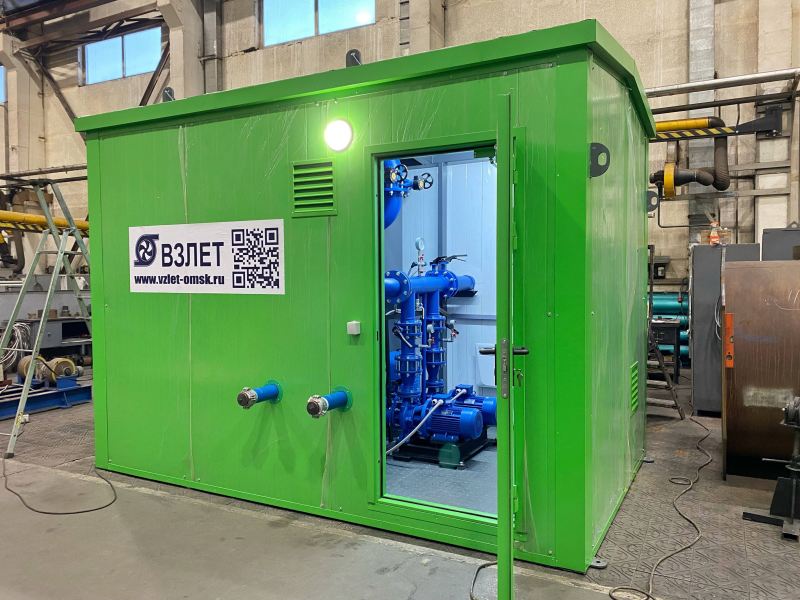

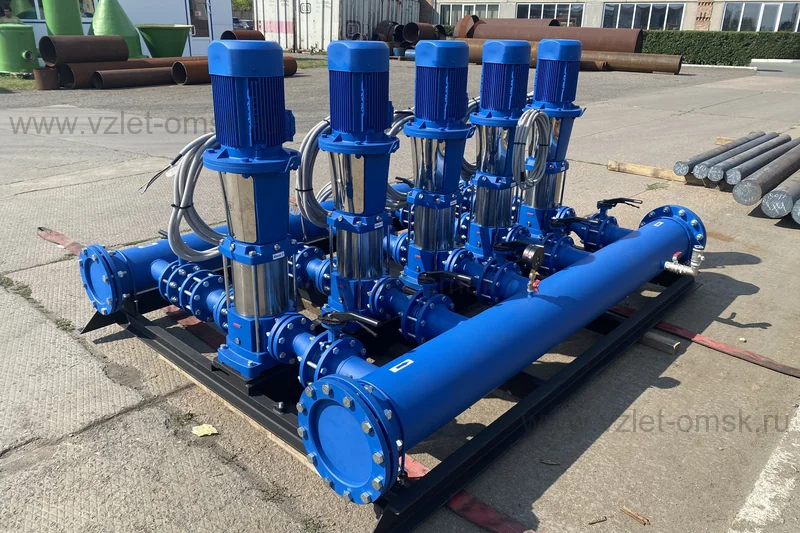

Установка повышения давления Иртыш-Комфорт предназначена для монтажа в насосную станцию перекачивающую чистую воду без включений.

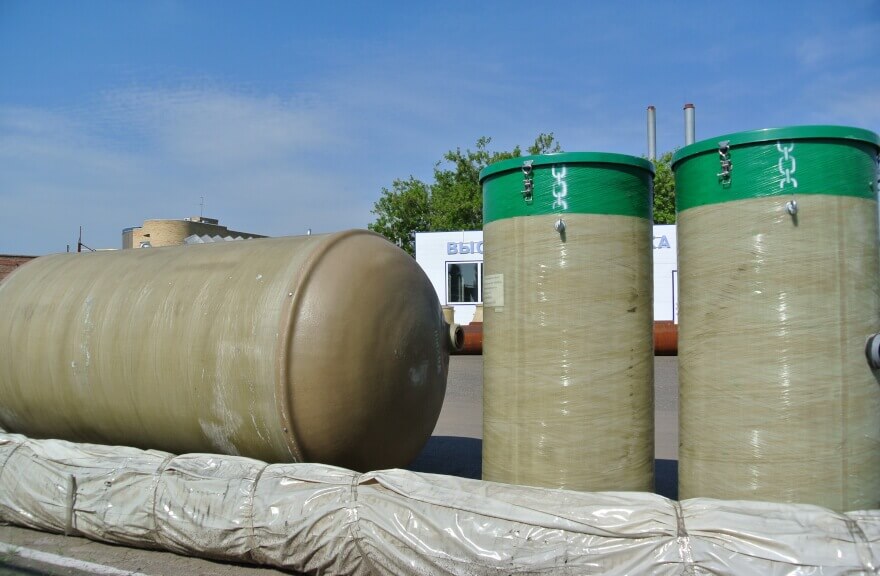

Жироуловитель

Жироуловитель ЭКО-Ж предназначен для снижения содержания жиров и масел в сточных водах, отводимых в городские КНС. Жироуловитель устанавливается на выпусках производственных сточных вод из предприятий общественного питания, предприятий по переработке мяса, птицы и рыбы в соответствии с п. 19.1 СНиП 2.04.01-85. Жироуловитель представляет из себя цилиндрическую емкость, в которой оборудованы две камеры. Сточная вода попадает в камеру первичного отстоя, где происходит накапливание большей части всплывающего жира. Затем вода самотеком с нижнего уровня поступает во вторую камеру. Во второй камере происходит дополнительное отделение жидкого жира, после чего стоки поступают в КНС или очистные сооружения. Жироуловитель используется как первоначальная очистная система перед поступлением сточных вод в общую систему канализации, в соответствии с требованиями и нормами СЭС и Водоканала.

• Жироуловитель выполнен из стеклопластикового корпуса в соответствии с ТУ 2296-001-48117609-99
• Санитарно-Эпидемиологическое заключение №63.01.05.229.П.0023485.06.03 от 23.06.2003г.
• Срок службы корпуса установки жироуловитель ЭКО-Ж не менее 50 лет.
• Производительность от 0,1 до 20 литров воды в секунду (по желанию заказчика возможна разработка оборудования большей производительности)
• В установке жироуловитель ЭКО-Ж связывается более 50-60% жира и 50% взвешенных веществ.

Установка биологической очистки сточных вод

Установка биологической очистки бытовых сточных вод ЭКО-М предназначена для очистки хозяйственно-бытовых сточных вод до показателей, при которых очищенную воду можно будет дренировать в грунт. Оборудование целесообразно применять для канализования коттеджа с постоянным проживанием от 2 до 12 человек.

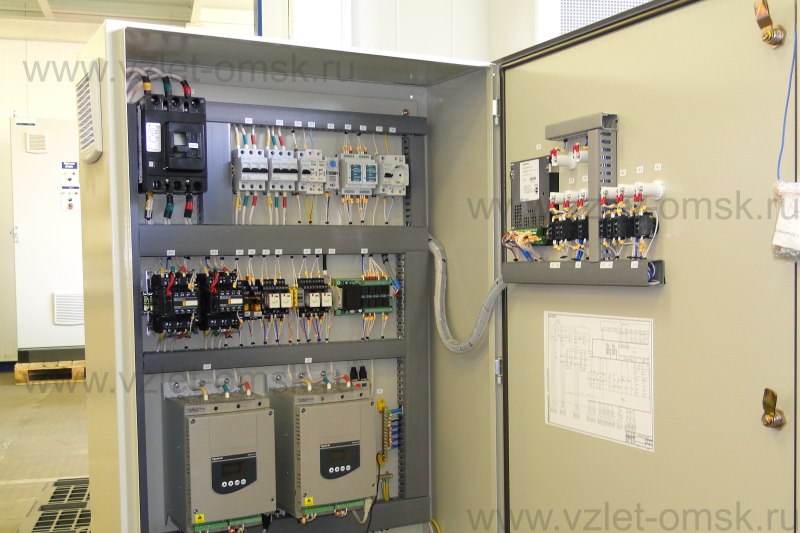

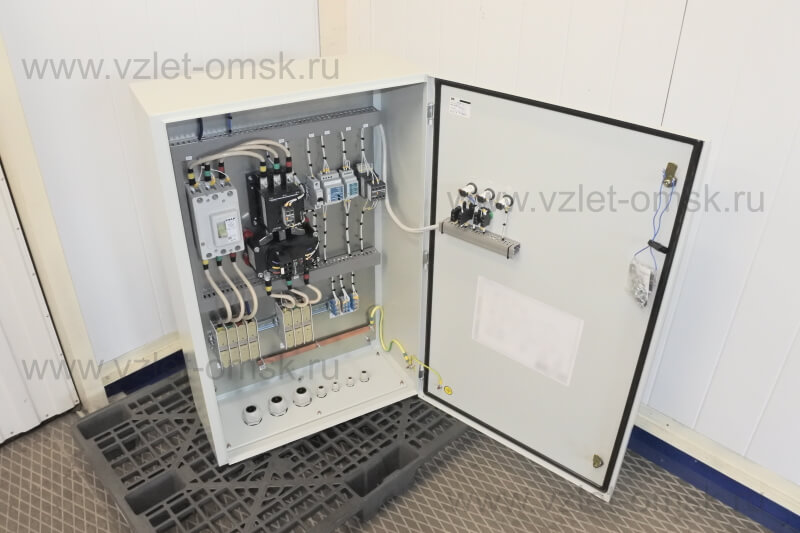

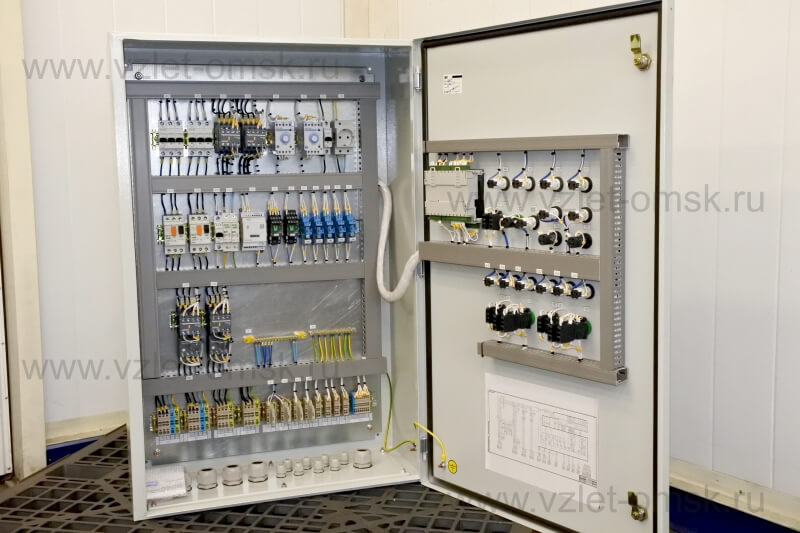

Шкаф автоматического управления насосной установкой

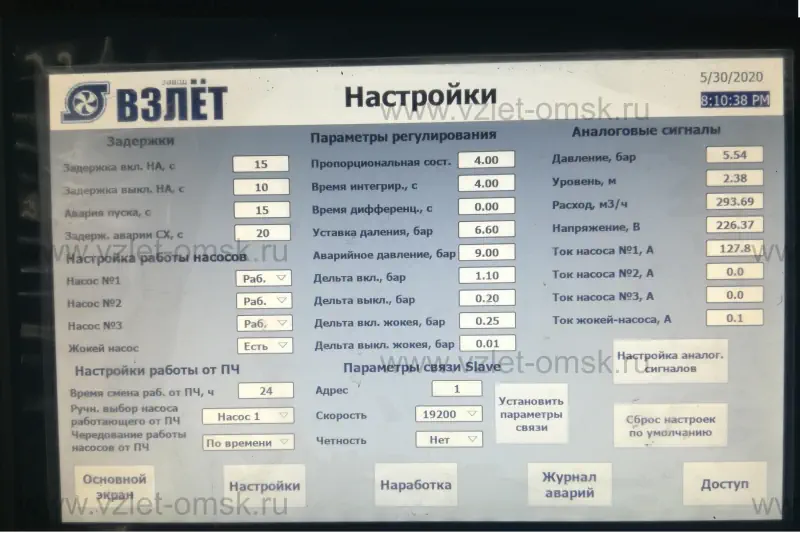

Шкаф автоматического управления насосной установкой предназначен для управления работой и защиты от аварий повысительной насосной станции с количеством насосов от 1 до 6. В состав изделия входит частотный преобразователь, предназначенный для управления двигателями насосов. Основная функция изделия - поддержание заданного давления воды.

Затвор гильотинный (затвор шиберный)

Затвор гильотинный
Монтаж: межфланцевый. Применение: сточные воды, химическая промышленность, вязкие кристаллизированные воды.

Затвор дисковый поворотный

Затвор дисковый поворотный
Монтаж: межфланцевый. Гладкие и резьбовые проушины. Применение: обычные среды, вода.

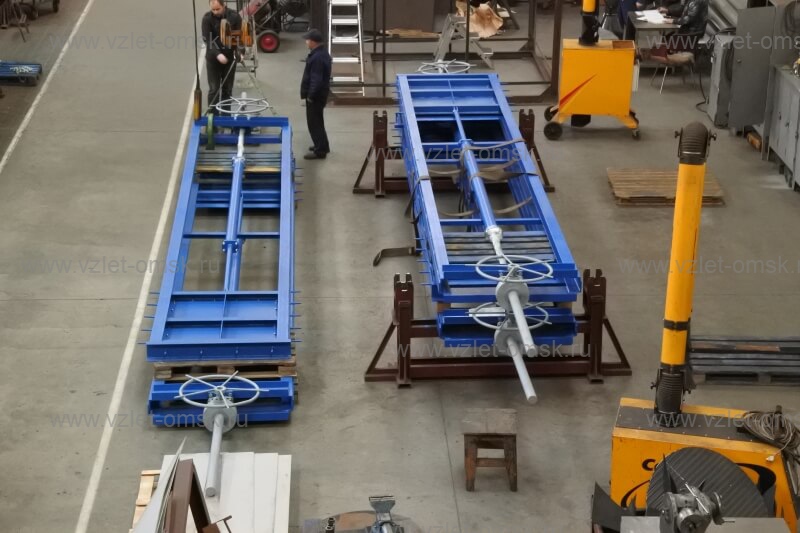

Затвор щитовой

Затвор щитовой
Регулирующие затворы с водосливом. Скользящие затворы, поднимаемые грузоподъемным механизмом.
Затворы для монтажа в канале с заливкой бетоном, в канале без выполнения бетонных работ.

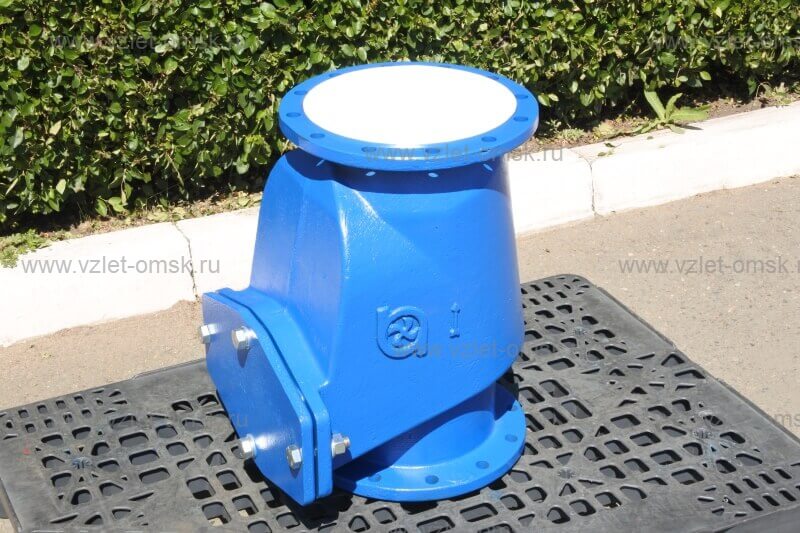

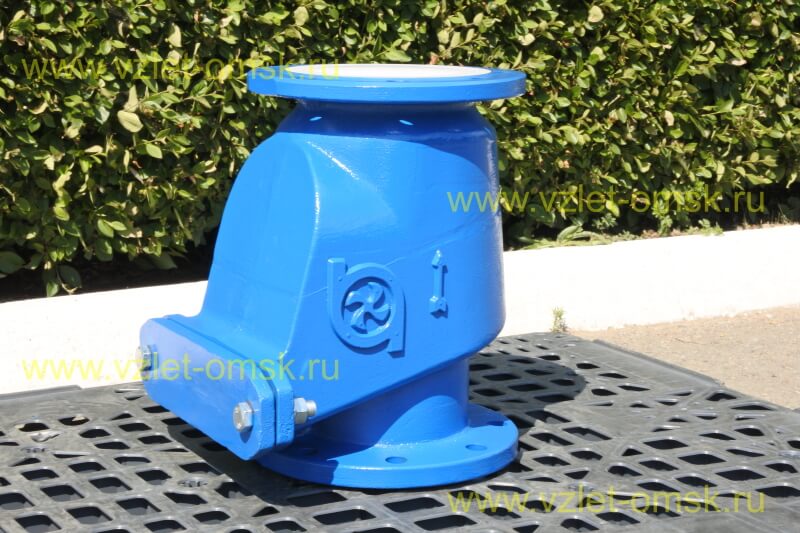

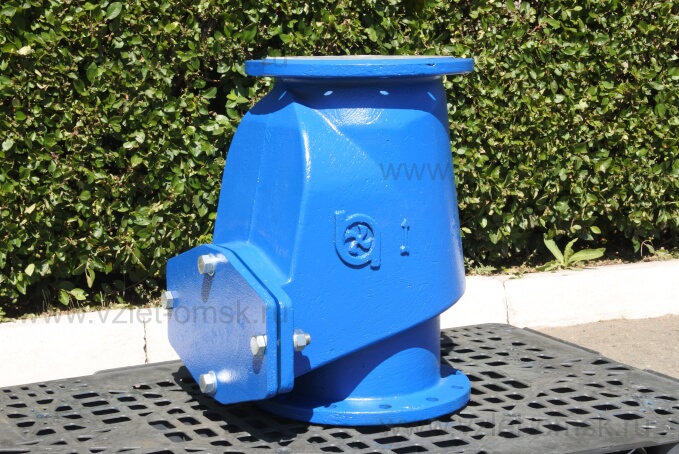

Обратный клапан

Обратный клапан
Простой и надежный обратный клапан, сконструированный специально для сточных вод.

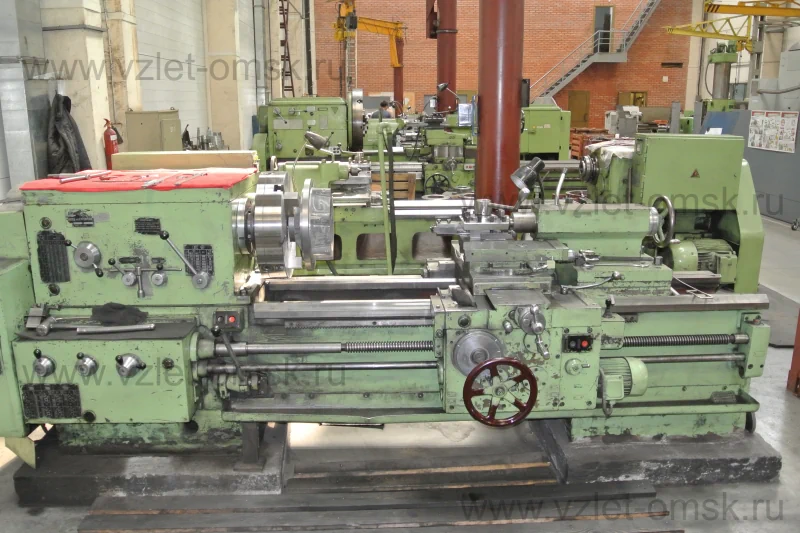

Изготовление запасных частей и ремонт погружных насосов и агрегатов всех типов

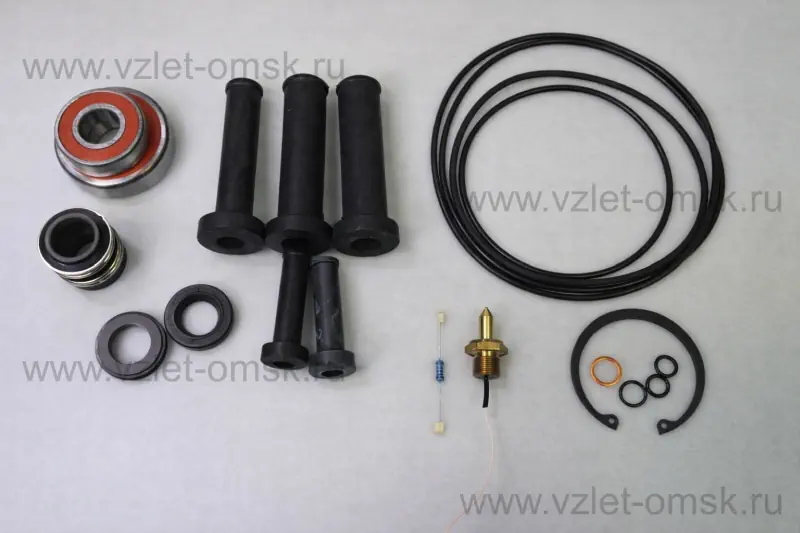

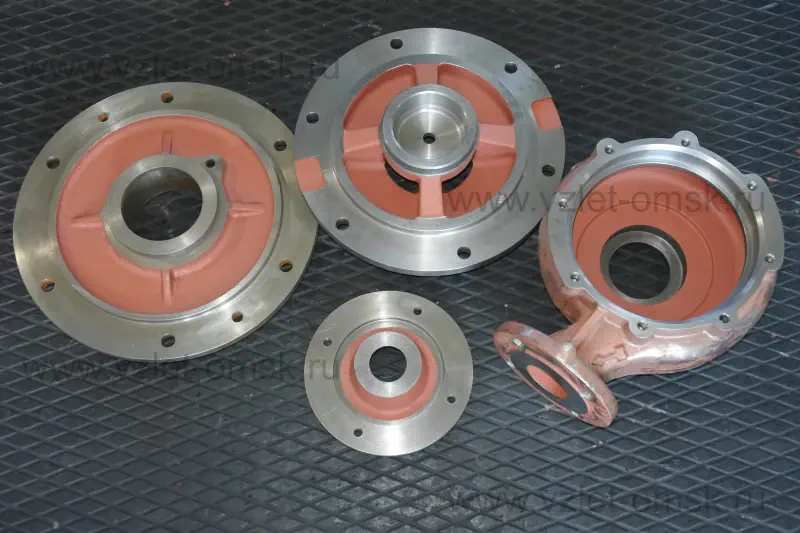

Запасные части

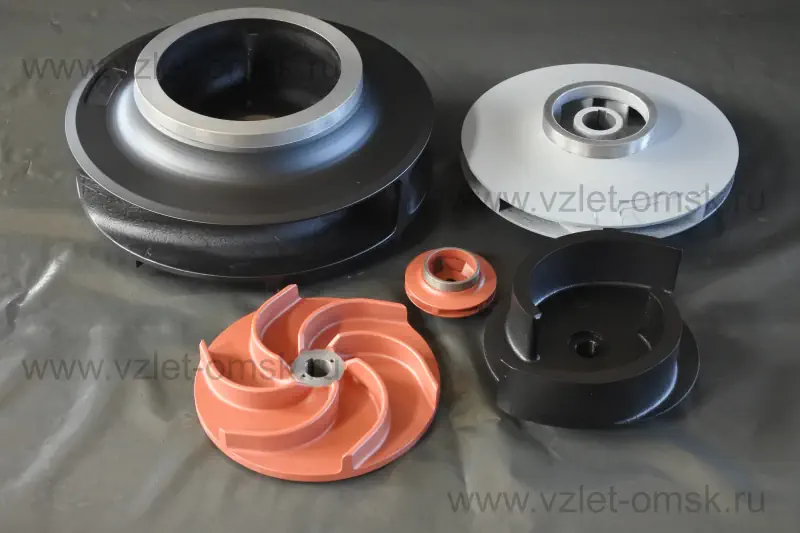

По заявкам клиентов ОДО Предприятие Взлёт занимается изготовлением любых запасных частей к ФГ, СМ, СД, ЦНС, ВК, Д и многим другим насосам. В частности, им предлагаются такие узлы, как ротор в сборе, рабочее колесо, уплотняющее кольцо, вал, втулка сальников, направляющий аппарат.
