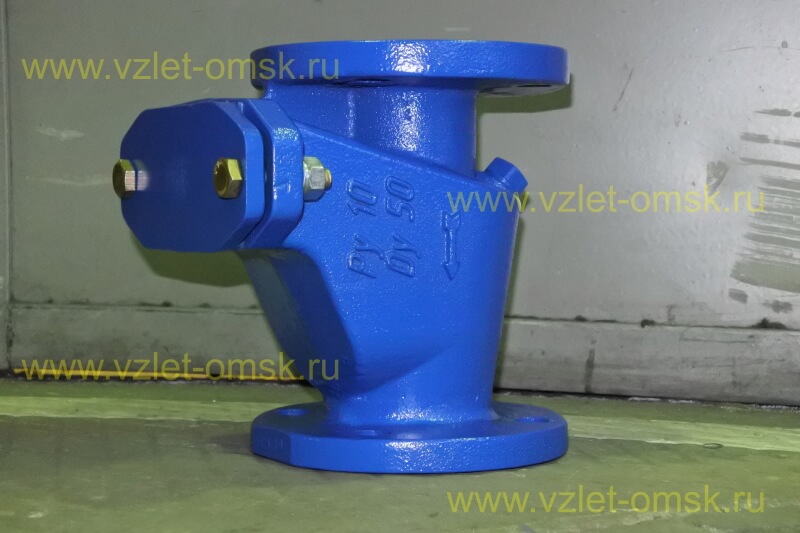

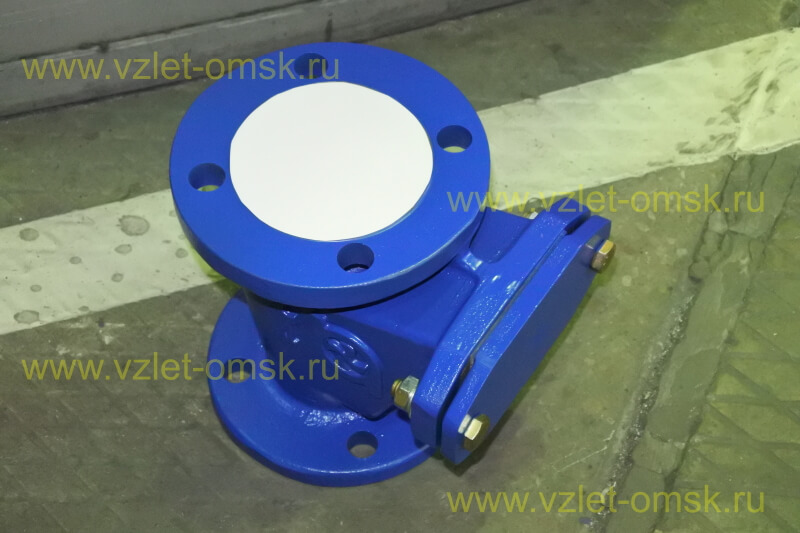

Клапан обратный Иртыш КСВ Ду50 Ру10

Клапан обратный Иртыш КСВ Ду50 Ру10

27 642 руб

Добавить в заявку

Задать вопрос по товару

Описание
Характеристики
3D-модель

Область применения

Основным назначением канализационных обратных клапанов Ду50 считается предотвращение тока жидкой среды в обратном нормальному направлении. Пример использования — установка в системе транспортировки канализационных стоков. Полнопроходный обратный клапан предупреждает обратный поток среды. Тем самым защищая оборудование, насосные агрегаты, расположенные на канализационных трубах до точки его установки.

Материалы и технологии

Корпус. Для обеспечения прочности и долговечности арматуры при производстве корпуса используется чугун марки СЧ20. С учетом агрессивности перекачиваемой среды — канализационных стоков, он имеет защитное покрытие из стойких эпоксидных смол. Для обслуживания предусмотрена съемная крышка.
Перекрывающий элемент. В этом виде защитной арматуры устанавливается обрезиненный НО-68-1 диск из стали. Он эффективно препятствует обратному движению потока в закрытом состоянии, не создавая помех движению жидкости в открытом. Крепление к корпусу выполнено в одной точке.
Уплотнитель. Устанавливается для обеспечения герметичности соединения крышки с корпусом. Изготавливается из паронита или резины.
Отжимной винт, сталь. Устанавливается опционально. Позволяет принудительно отжать перекрывающий элемент для опорожнения вертикального участка трубы над ним для обслуживания и иных целей.

Для установки на канализационных магистралях и трубопроводах предусмотрены фланцевые крепления. Соединение разъемное. Это облегчает монтаж и обслуживание изделия.

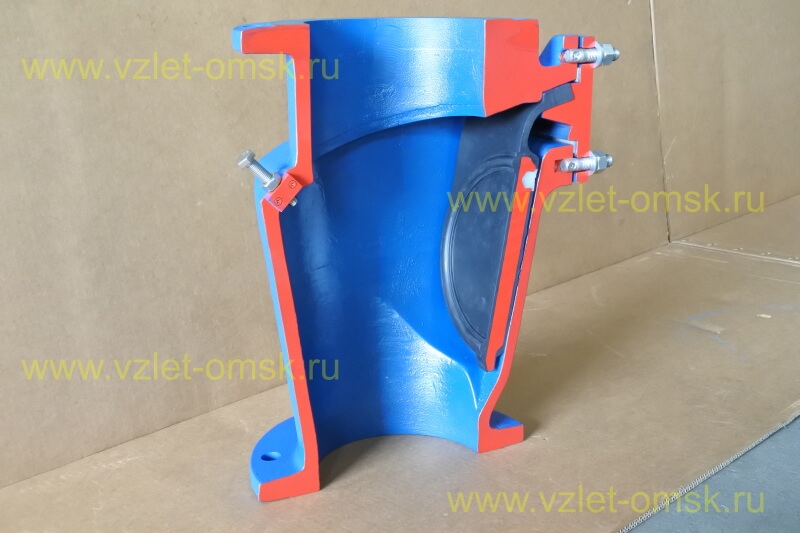

Макет клапана в открытом состоянии

maket klapana ksv du50 ru10 v razreze otkryt

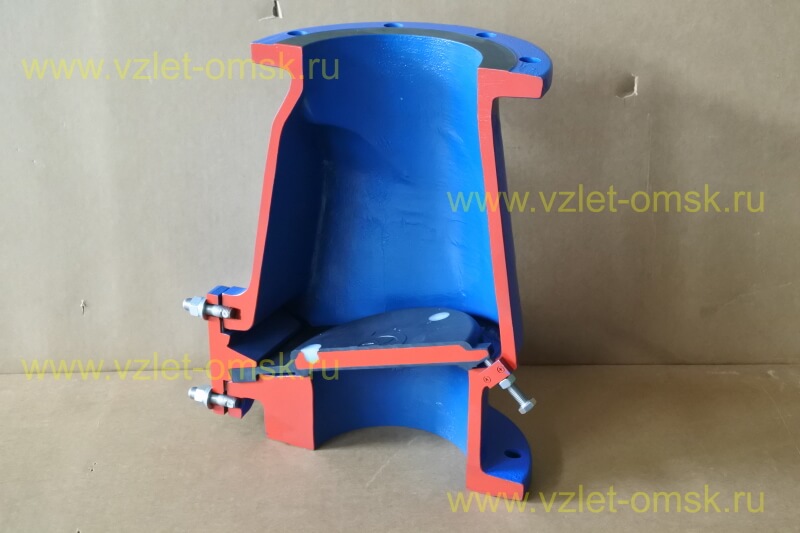

Макет клапана в закрытом состоянии

maket klapana ksv du50 ru10 v razreze zakryt

Назначение и особенности конструкции канализационного клапана обратного 50 мм

Обратные клапаны эффективны при установке в восходящих вертикальных канализационных трубопроводах, горизонтальных участках с выраженным уклоном. В этом случае перекрывающий элемент будет переходить в закрытое состояние под действием силы тяжести. Таким образом, при отсутствии напора потока сточных вод в основном направлении запорная арматура всегда будет перекрыта.

Условия работы обратного канализационного клапана Ду 50:

Жидкая среда с отрицательной температурой. В том числе — нагретая до +100 °C.
Температура окружающей среды — не ниже 0 ° и не выше +80 °C.
Расчетное давление потока — не более 1 МПа.
Транспортируемые жидкости: вода, жидкие среды, сравнимые с ней по вязкости и не обладающие ярко выраженной химической активностью. Допускается включение твердых частиц. Нормальной считается их доля не выше 1% по объему. Максимальный диаметр зависит от размеров корпуса изделия.

Проточная часть обратного клапана (Dy), мм	Максимальный размер частиц, мм
50	40
65	40
80	60
100	80
125	90
150	130
200	180
250	230
300	250

Условное обозначение арматуры

Иртыш	К	СВ	100	-1,0	-0	0	0
1	2	3	4	5	6	7	8

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
К - клапан обратный;
3 - Вид протекающей среды:
В - чистая вода;
СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду50 Ру10

12 2

Разрез А

12 4

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана

Узел состоит из отлитого литого корпуса с подвижным обрезиненным блокирующим диском и крышкой корпуса.

Конструкция корпуса обеспечивает 100-й свободный проход по номинальному диаметру, что снижает гидравлическое сопротивление и уровень шума. Клапаны практически не подвержены засорению, поэтому не требуют технического обслуживания.

По требованию заказчика на обратный клапан можем установить отжимной болт, который отодвигает диск с посадочного места, позволяя при необходимости опорожнять трубопровод.

Принцип действия

При отсутствии движения рабочей среды через арматуру обрезиненный блокирующий диск в обратном клапане будет находиться в положении «закрыто». Когда возникает поток, диск поднимается под воздействием напора.

Когда давление на линии отсутствует (поток среды остановлен), диск возвращается в свое начальное закрытое положение. А давление с обратной стороны прижимает его, предотвращая обратный ток среды. Таким образом, срабатывание обратного канализационного клапана Ду 50 происходит автоматически под воздействием самой среды.
