Фото ШУ1-1.1,1.0-31

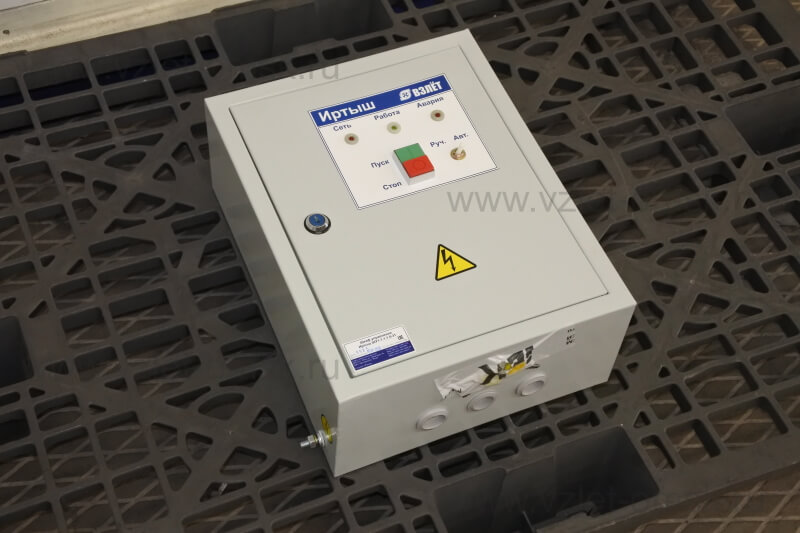

Шкаф управления Иртыш ШУ1-1.1,1.0-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	1	1,1	0	3	1
1	2	3	4	5	6	7

1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления: «ШУ1» - шкаф управления погружным насосом (регулирование по уровню);
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя: «0» - без защиты;
6 - Питающее напряжение: «3» - 380В;
7 - Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. теплового реле;
3. автоматических выключателей;
4. магнитных пускателей;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение	380 В
3	Номинальное напряжение изоляции	660 В
4	Номинальное напряжение цепей управления	220 В
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи	4 А
7	Номинальная мощность подключаемого электродвигателя	1,1 кВт
8	Предельный отключаемый ток	50 кА
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип датчика уровня бака	поплавковый выключатель
11	Окружающая температура при работе	(-5…+40) °С
12	Окружающая температура при хранении	(-25…+55) °С
13	Относительная влажность воздуха	80% без конденсата
14	Максимальная высота над уровнем моря	1000 м
15	Габариты шкафа управления	см. Приложение 4
16	Степень защиты	IP31
17	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
18	Степень загрязнения	по соглашению с заказчиком
19	Вид системы заземления	TN-S
20	Вид внутреннего разделения	1
21	Типы электрических соединений функциональных блоков	FFF
22	Условия окружающей среды	В
23	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
