Насосные станции для орошения

Виды и назначение насосных станций орошения

ОДО «Предприятие «Взлет» изготавливает и предлагает купить насосные станции для СНТ разных типов. По способу установки бывают:

• Стационарные. Устанавливаются на берегу водоема. Подключаются к стационарной линии электроснабжения.
• Передвижные. Поставляются с завода в виде перемещаемого модуля, могут оснащаться собственным павильоном для защиты оборудования от осадков.

Преимущество стационарного оборудования — высокая производительность и надежность. Эти сооружения относятся к категории капитальных. Могут выполнять задачи водозаборного узла для системы полива и других направлений расхода воды. Их установка может быть связана с организацией постоянного подводящего канала.

Преимущества передвижных насосных станций для полива — удобство сезонного использования и возможность выбора способа установки. Они могут выполняться в плавучем исполнении. В этом случае платформа размещается на поверхности водоема. Погружные насосы, входящие в состав НС, охлаждаются за счет перекачиваемой воды. В зимнее время мобильные станции могут храниться на охраняемой территории предприятия.

По способу размещения возле водоема различают:

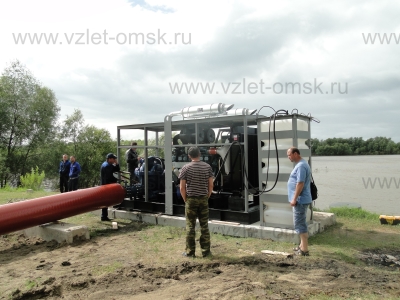

• Сухопутные насосные станции для СНТ. Эти комплексы устанавливаются на берегу источника воды. Допускается заглубленный способ установки для обеспечения подачи воды к агрегатам самотеком. Часто оборудуются самовсасывающими насосами.

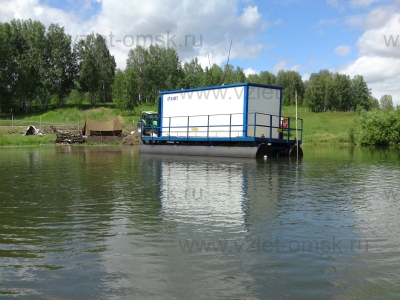

• На плавучей платформе. Крепятся к берегу системой канатов, могут оснащаться якорной системой. Как правило, оборудуются погружными насосами. Применяются в случаях, когда установка сухопутной станции оказывается неэффективной.

Дизельные насосные станции на плавучей платформе сравнительно дороже, так как для них характерна высокая материалоемкость. Для обеспечения плавучести изготавливаются достаточно большие по размеру понтоны.

Диапазоны технических параметров:

• Напор: 0,1-1,1 МПа;
• Подача: 25-705 л/с.

Градация насосных станций по напору:

• Низконапорные (до 0,25 МПа);
• Средненапорные (0,25-0,5 МПа);
• Высоконапорные (от 0,5 МПа).

 Критерии выбора

При выборе насосной станции для СНТ прежде всего учитываются два параметра: подача и напор. Первый характеризует производительность установленных насосов. Второй — их способность поднимать воду на определенную высоту. Поэтому подача подбирается исходя из потребности системы орошения и площади обслуживаемых полей. При выборе напора учитывают разницу между уровнями воды в водоеме и орошаемой территории.

По величине обеспечиваемого насосами напора НСО условно делятся на:

• Низконапорные. Применяются в случае небольшого перепада высот между водоемом и полями. К этой категории относится оборудование с напором менее 0,25 МПа.
• Средненапорные. Могут выдавать на выходе давление до 0,5 МПа. В нормальных условиях это соответствует перепаду высот примерно 50 метров.
• Высоконапорные. К этой категории относятся станции, поднимающие воду на 50 метров и более, давление — выше 0,5 МПа.

Завод «Взлет» разработал типовые станции орошения, подходящие для большинства подобных проектов и имеющие следующие технические характеристики:

• Давление воды на выходе из станции — 0,1-1,1 МПа.
• Подача — от 25 до 705 л/с.

Стоит отметить, что насосы могут приводиться в движение не только с помощью электродвигателей. Существует модификация НСО, оборудованная приводом от тракторного двигателя. Такой способ приведения вала насоса в движение делает сооружение независимым от подключения к электросети.

Особенности управления

Для включения дизельной станции для полива и контроля ее работы в конструкции предусмотрен электрошкаф. Он устанавливается на единой платформе с остальным оборудованием. Часто оснащается автоматическими выключателями и другим защитными компонентами.

В электрошкафу также может устанавливаться автоматика для контроля режима работы агрегатов, управления режимом эксплуатации и смазки. Это позволяет повысить надежность оборудования и продлевает ресурс его использования.

При необходимости управлять подачей насосного оборудования используют два основных метода:

• Изменение скорости вращения вала электродвигателя. Может достигаться установкой преобразователя частоты.
• Регулированием положения задвижки. Этот способ состоит в физическом уменьшении проходного отверстия трубопровода. Он сравнительно прост, но оказывает влияние на работу электронасоса. В частности, уменьшается количество перекачиваемой воды, что влечет снижение эффективности охлаждения механизма.

Особенности конструкции

В насосных станциях орошения могут использоваться два типа агрегатов:

• Центробежные. Агрегаты этого типа обеспечивают выгодное соотношение напора и подачи. Как правило, в НСО применяют консольные насосы центробежного типа с односторонним или двусторонним способами подачи воды.
• Пропеллерные осевые. Отличаются высоким, до 0,95, КПД. Показывают хорошие эксплуатационные качества при перекачке воды с небольшим содержанием частиц песка и ила.

Для получения необходимого соотношения напора и подачи в станциях для СНТ могут устанавливаться агрегаты с двумя роторами. Они могут подключаться:

• Последовательно. Секции соединены переводным коленом и установлены друг за другом. Такой режим эксплуатации позволяет увеличить напор примерно в два раза.
• Параллельно. Секции работают одновременно, перекачивая за ту же единицу в два раза больший объем воды, чем каждая в отдельности. Это позволяет увеличить подачу.

Для быстрого монтажа дизельной насосной станции для полива в полевых условиях используются секционные разборные трубопроводы. В них секции длиной до 6 метров герметично соединяются с помощью муфт. Для разветвления трубопровода используются типовые крестовины, заглушки, арматура водораспределения и прочее оборудование.
