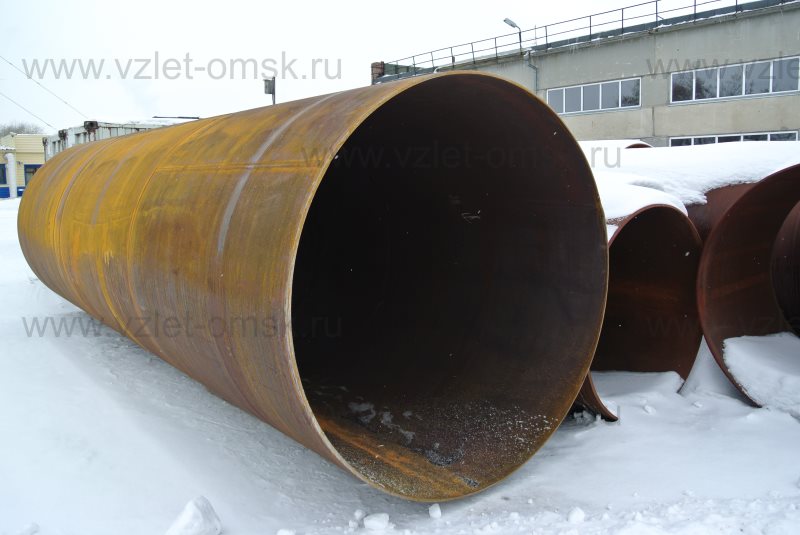

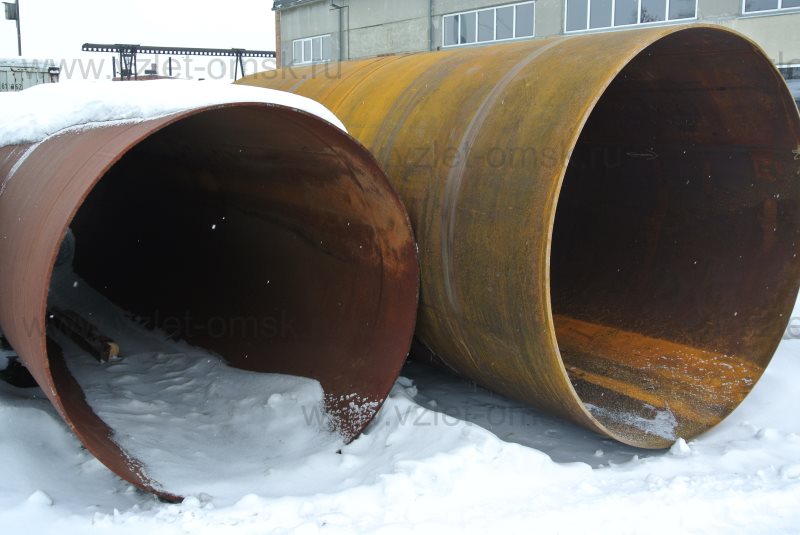

Обечаечные трубы большого диаметра
Обечаечные трубы большого диаметра — изделия, изготавливаемые с помощью сварки цилиндрических или конических сегментов (обечаек). Этот метод обеспечивает повышенную прочность конструкций. Она не ниже, чем у используемого материала, какого бы диаметра изделие не было.
Производство таких труб возможно только в странах с высокоразвитой индустрией. Необходимо соответствующее состояние всей технологической цепочки производства, включая добычу, первичную обработку сырья, логистику и т. д. Техпроцесс должен быть обеспечен специалистами высокой квалификации всех уровней: от инженерно-технических и научных до рабочих кадров. Поэтому в мире изготовителей труб большого диаметра считанное количество.
Одним из них является наше ОДО «Предприятие «Взлет». Для производства используется продукция российских лидеров в этой области: ОАО «ММК», «НОСТА», «АМЕТ» и др. Все обечаечные трубы с большим диаметром и изделия из них проходят полный комплекс испытаний и соответствуют всем необходимым требованиям по качеству.
Группы
Обечаечные трубы с большим диаметром подразделяются согласно качественным показателям. У нас можно купить все группы изделий.
| Группа | Характеристика | Марка стали по ГОСТу 380 | Категория стали по ГОСТу 14637 |
|---|---|---|---|
| А | Свойство механическое | углеродистая при любых степенях окисления: Ст2, Ст3 | 1 |
| Б | Состав химический | углеродистая при любых степенях раскисления: Ст2, Ст3 | |
| В | Свойства механические и химсостав | углеродистая при любых степенях раскисления: | |
| Ст2 | 2 | ||
| Ст3кп | 2 и 3 | ||
| Ст3пс, Ст3сп | 2-4 |
Параметры
- Единичный сегмент (обечайку трубы) изготавливают из горячекатаного стального листа (ГОСТы 19903, 14637) с длинами следующими: мерными – 10-12 м, кратными – с величиной кратности от 250 мм и выше и не меньшими устанавливаемой для мерной трубы.
- Поперечные швы труб большого диаметра располагаются не ближе 2 м.
- Взаимное смещение продольных швов – не меньше 200 мм.
- Количество поперечных швов – 5.
- Допустимое отклонение величины наружного диаметра при исполнениях обычном и повышенной точности (в скобках):
- для диаметра 1420 мм – 0,6% (6,0 мм);
- от 1620 мм и выше – 0,58% (5,8 мм).
Примечание
- Поставляемые трубы не подвергаются термообработке при производстве.
- Сварные соединения обечаечной трубы большого диаметра групп А и Б должны обладать устойчивостью к механическому растяжению в пределах нормативов ГОСТ 6996. Их временное сопротивление должно быть не ниже, чем у металла.
- Для изготовления могут использоваться стали и других марок (3 (пс и сп), 10, 20, 17Г1 (С и Су), 09Г2С, и пр.). Толщина листа-заготовки – 10-40 мм.
Технология изготовления обечаечных труб
Трубы изготавливаются методом сварки. Каждый сегмент выполняется из металлических листов, свернутых в цилиндр большого диаметра. Сама труба наращивается из этих сегментов.
Этот технологический процесс отличается возможностью производства качественных стальных труб большого диаметра с высокой производительностью. Все сварочные швы выполняются под слоем флюса автоматами на специализированных стендах.
Технические условия — ТУ 14-3Р-93-2006.
Диаметр изделий — от 720 до 3020 мм.
По сравнению с технологией производства электросварных труб из готовых секций обечаечные обладают рядом преимуществ:
- раскрой материала можно выполнить наиболее оптимально, а не привязываться к наличной заготовке труб большого диаметра;
- высокая технологичность, экономичность и более низкие энергозатраты.
Область применения
Прямым назначением изделий является использование в магистральных линиях транспортирования нефтепродуктов, газа природного, воды и иных газообразных и жидких сред. Кроме того, обечаечная труба большого диаметра благодаря своей высокой прочности применима в создании:
- опор мостовых и эстакадных;
- футляров;
- сооружений подземных (пропускных, свайных);
- корпусов накопителей, коллекторов.
Обработанная антикоррозионными средствами труба может постоянно находиться в грунтовых водах с неагрессивными свойствами.
Предприятие «Взлет» использует трубы с большим диаметром для производства компонентов насосных станций: корпусов — для канализационных и понтонов — для плавучих.
Используются обечаечные трубы и для изготовления:
- защитных кожухов для линий транспортировки нефти, газа и иных продуктов при давлении до 24 атмосфер;
- элементов различных конструкций, испытывающих адекватное механическое напряжение (например, в строительстве как несущие);
- сооружения, находящегося при эксплуатации под стационарным и динамическим давлением среды;
- оборудования корпусного, где обечаечные трубы могут использоваться для формирования корпусов с большим диаметром, подвергаемых воздействию повышенного давления.
Вниманию заказчиков! Так как трубы большого диаметра (от 1420 мм) имеют ограниченный спрос, их изготовление выполняется по спецзаказу.
