Затворы щитовые
Назначение щитовых затворов — перекрытие потока жидкой среды в каналах гидротехнических и судоходных сооружений. Также возможно их применение в менее масштабных промышленных системах, в которых жидкость или сыпучий материал транспортируются с помощью прямоугольных лотков, а также в канализации, водоотведении.
ОДО «Предприятие «Взлет» изготавливает следующие типы щитовых затворов:
- Шлюзовые — для перекрытия и регулировки больших объемов жидкости, например, в судоходных каналах.
- Шандорные — универсальные щитовые затворы, устанавливаемые в различных сооружениях и производственных линиях. Обычно запорный элемент поднимается и опускается вручную. Для тяжелых моделей применяются подъемные приспособления.
- Шиберные — имеют особую форму щита. Нижняя часть может быть клиновидной или оснащаться ножом. Они подходят для перекрытия потоков загрязненных жидкостей с волокнами, твердыми включениями разрушаемого характера, сыпучих материалов.
Изготовим запорную арматуру нужного размера и типа согласно вашим требованиям.
Заполните форму заявки, и мы пришлём вам технико-коммерческое предложение с указанием технических характеристик изделия, стоимости и срока поставки. Для подбора щитовых затворов заполните опросный лист doc или pdf и отправьте на почту
Принцип работы и особенности щитовых затворов
Эта запорная арматура имеет плоский перекрывающий элемент — щит, который перемещается в вертикальной плоскости. В верхнем положении он полностью поднят над жидкостью. Исключение — глубинные затворы, где этот элемент может быть погружен в жидкость и в поднятом состоянии. Для герметичности вдоль всей рамы установлены уплотнения.
Мы можем изготовить арматуру, которая будет использоваться в качестве регулирующей. Меняя положение щита, можно управлять размером проходного отверстия канала.
Конструктивно выделяются три компонента:
- Щит — подвижный рабочий элемент щитового затвора.
- Силовая часть — ручной или механический привод. При необходимости может применяться гидравлический, в том числе работающий от электромотора или пневмопривода.
- Несущая часть — система пазов, распределяющих создаваемое жидкостью давление на щит.
При проектировании учитываем нагрузку, которую будет испытывать запорная арматура и характеристики среды. В частности, для изготовления щитового затвора для канализации применяем нержавеющую сталь, чтобы продлить срок его службы.
Глубинный щитовой затвор выполняем с повышенным запасом прочности. Он может иметь трехстороннее уплотнение. Его особенность — перекрывающий элемент постоянно расположен в жидкости.

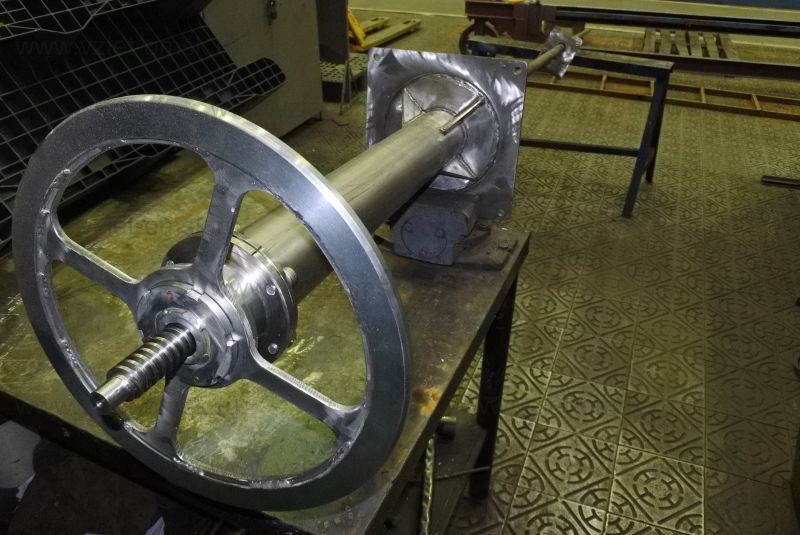

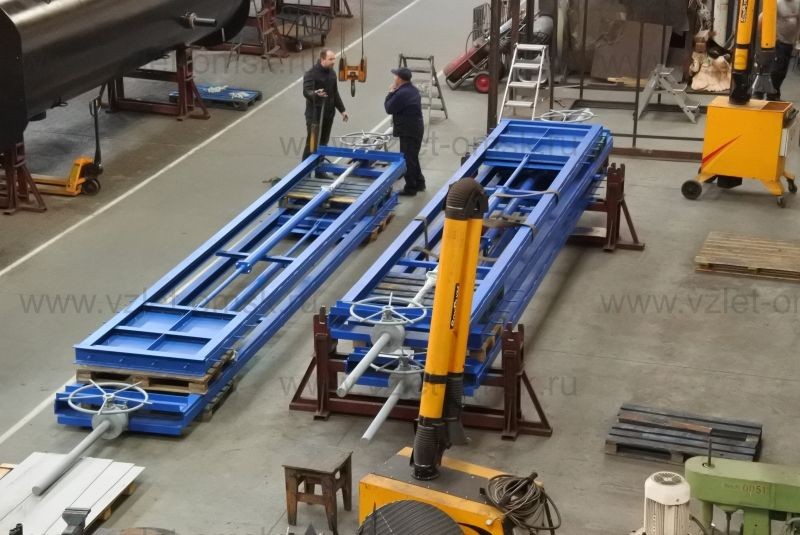

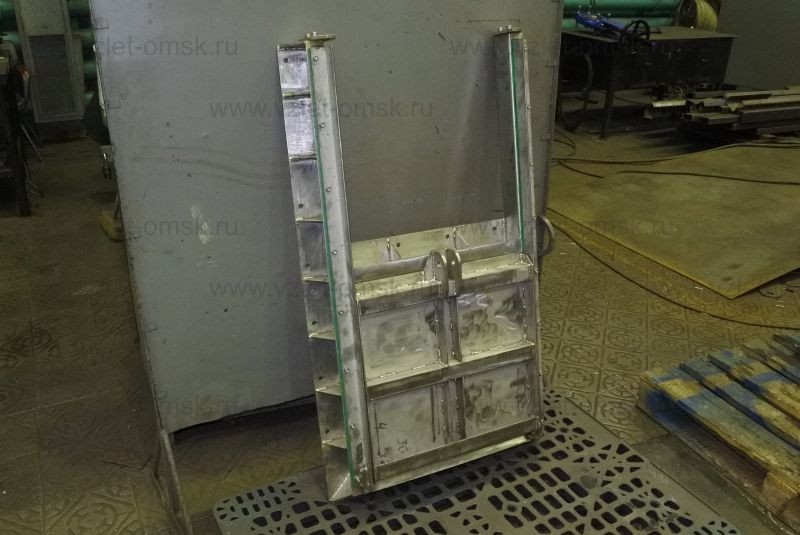

Фото щитовых затворов, изготовленных нашим заводом
