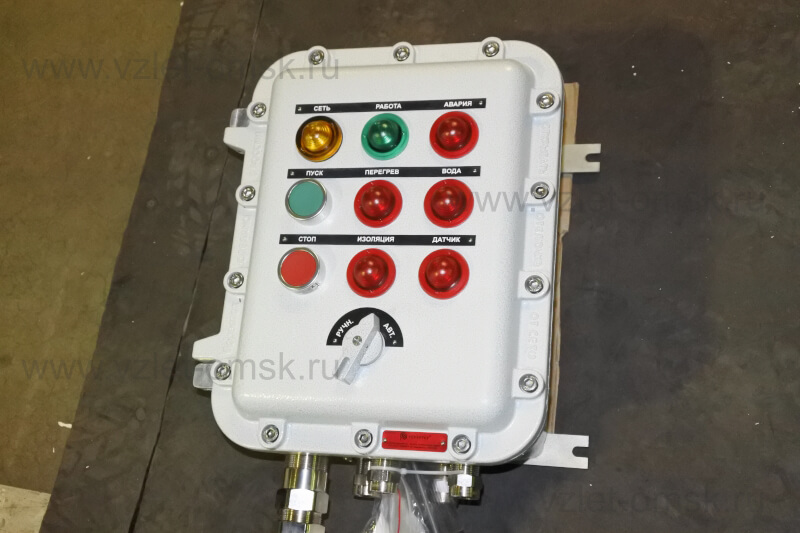

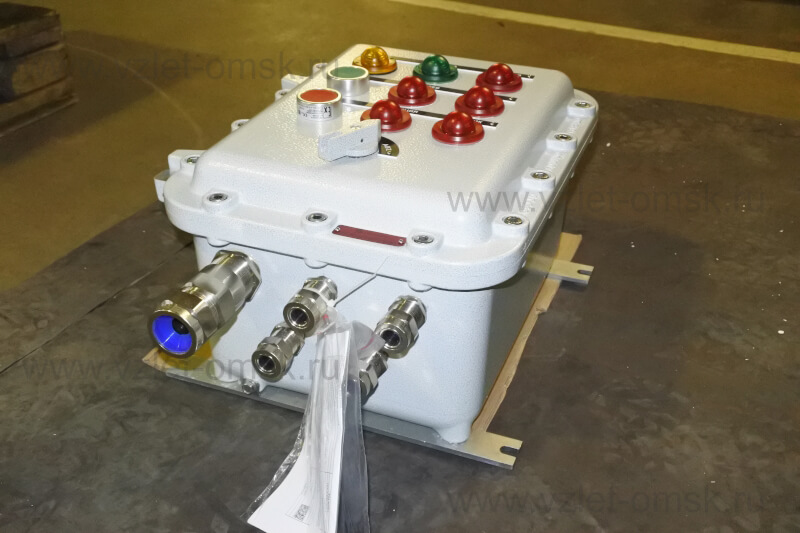

Фото шкафа управления Иртыш ШУ1-1.2,2.6-31 ExШкаф управления Иртыш ШУ1-1.2,2.6-31 Ex
Фото шкафа управления Иртыш ШУ1-1.2,2.6-31 Ex

Шкаф управления Иртыш ШУ1-1.2,2.6-31 Ex

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

1

.

2,2

.

6

-

3

1



Ex

1

2



3



4



5



6

7



8


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ1» – шкаф управления канализационной насосной станции (регули-рование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя: «6» – влаго-термозащита.
6 – Питающее напряжение «3» – 380В;
7 – Количество вводов.
8 – Ex – Взрывозащищенная оболочка

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройств защиты двигателя УЗД-9;
3. автоматического выключателя;
4. магнитного пускателя;
5. теплового реле;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

6

7

Номинальная мощность подключаемого электродвигателя, кВт

2,2

8

Предельный отключаемый ток, кА

4,5

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый
выключатель

13

Окружающая температура при работе

(-45…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP66

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению

с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Маркировка взрывозащиты коробки

1ExdIIBT5+Н2

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.

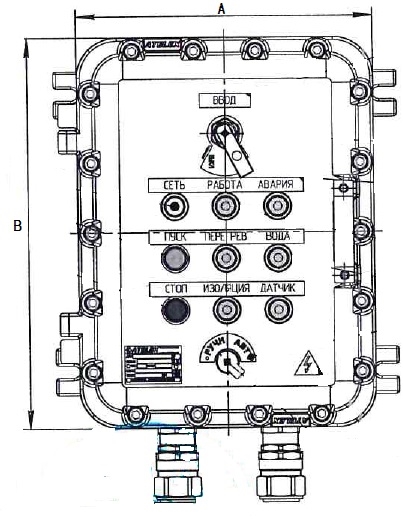

Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

А, мм

B, мм

C, мм

ШУ1-1.2,2.6-31 Ex

315

415

250

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
