Иртыш |
ШУ1 |
- |
1 |
. |
37 |
. |
П |
. |
0 |
- |
3 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

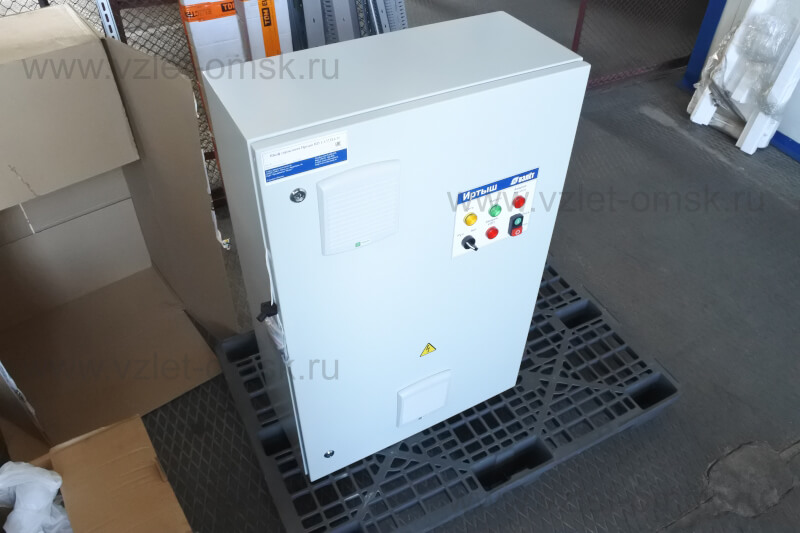

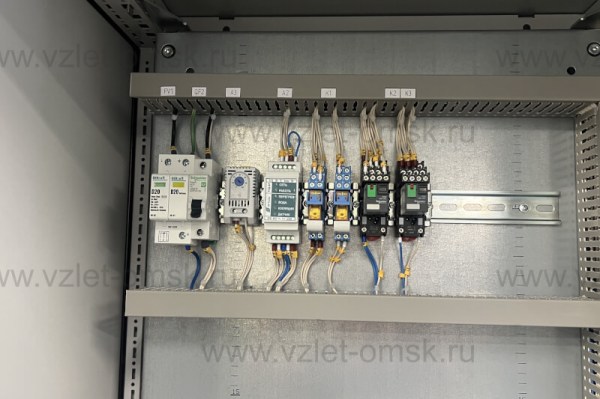

Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. устройства плавного пуска;
3. автоматических выключателей;
4. магнитных пускателей;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов.
№ |
Наименование |
Значение |
1 |
Род тока |
переменный, 50Гц |
2 |
Номинальное рабочее напряжение, В |
380 |
3 |
Номинальное напряжение изоляции, В |
660 |
4 |
Номинальное напряжение цепей управления, В |
220 |
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
6 |
Номинальный ток каждой цепи, А |
63 |
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
37 |
8 |
Предельный отключаемый ток, кА |
4.5 |
9 |
Предельный коэффициент мощности (cosφ) |
0.89 |
10 |
Тип датчика уровня бака |
поплавковый выключатель |
11 |
Окружающая температура при работе |
(-5…+40) °С |
12 |
Окружающая температура при хранении |
(-25…+55) °С |
13 |
Относительная влажность воздуха |
80% без конденсата |
14 |
Максимальная высота над уровнем моря |
1000м |
15 |
Габариты шкафа управления |
см. Приложение 4 |
16 |
Степень защиты |
IP54 |
17 |
Меры защиты обслуживающего персонала |
Защита от прямого |
18 |
Степень загрязнения |
по соглашению |
19 |
Вид системы заземления |
TN-S |
20 |
Вид внутреннего разделения |
1 |
21 |
Типы электрических соединений функциональных блоков |
FFF |
22 |
Условия окружающей среды |
В |
23 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |

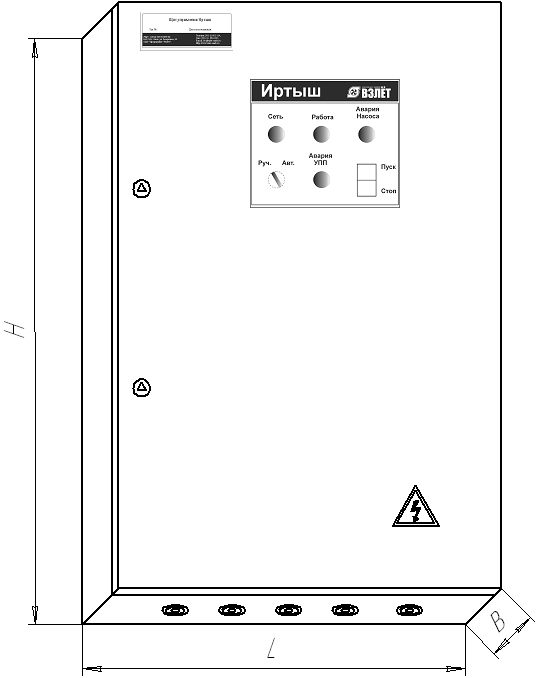

Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
ШУ1-1.37.П.0-31 |
1000 |
650 |
285 |
950 |
1035 |
570 |
