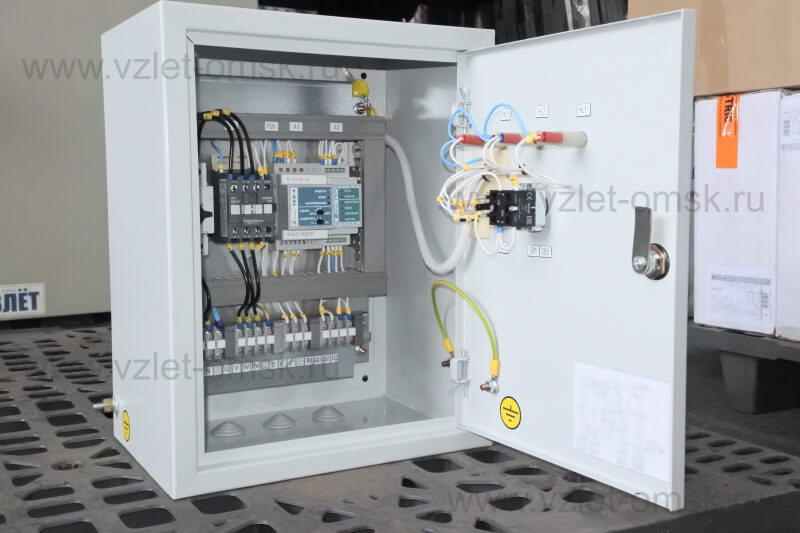

Шкаф управления Иртыш ШУ1-1.7,5.2-31

Шкаф управления Иртыш ШУ1-1.7,5.2-31

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

1

7,5

2

3

1

1

2

3

4

5

6

7


1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления: «ШУ1» - шкаф управления погружным насосом (регулирование по уровню);
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя: «2» - влагозащита;
6 - Питающее напряжение: «3» - 380В;
7 - Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. реле контроля фаз УКФ-4;
4. автоматических выключателей;
5. магнитных пускателей;
6. промежуточных реле;
7. светосигнальной арматуры;
8. клеммных колодок;
9. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение

380 В

3

Номинальное напряжение изоляции

660 В

4

Номинальное напряжение цепей управления

220 В

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи

18 А

7

Номинальная мощность подключаемого электродвигателя

7,5 кВт

8

Предельный отключаемый ток

15 кА

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика влажности

датчик влажности СС06

11

Тип датчика уровня бака

поплавковый
выключатель

12

Окружающая температура при работе

(-5…+40) °С

13

Окружающая температура при хранении

(-25…+55) °С

14

Относительная влажность воздуха

80% без конденсата

15

Максимальная высота над уровнем моря

1000 м

16

Габариты шкафа управления

см. Приложение 4

17

Степень защиты

IP31

18

Меры защиты обслуживающего персонала

защита от прямого
прикосновения
к токоведущим частям

19

Степень загрязнения

по соглашению
с заказчиком

20

Вид системы заземления

TN-S

21

Вид внутреннего разделения

1

22

Типы электрических соединений функциональных блоков

FFF

23

Условия окружающей среды

В

24

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
Габаритные размеры ШУ1-1.7,5.2-31
Габаритные размеры ШУ1-1.7,5.2-31
Размеры крепления навесного шкафа
Размеры крепления навесного шкафа

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.7,5.2-31

400

310

220

350

435

230

Loading...

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влагозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
