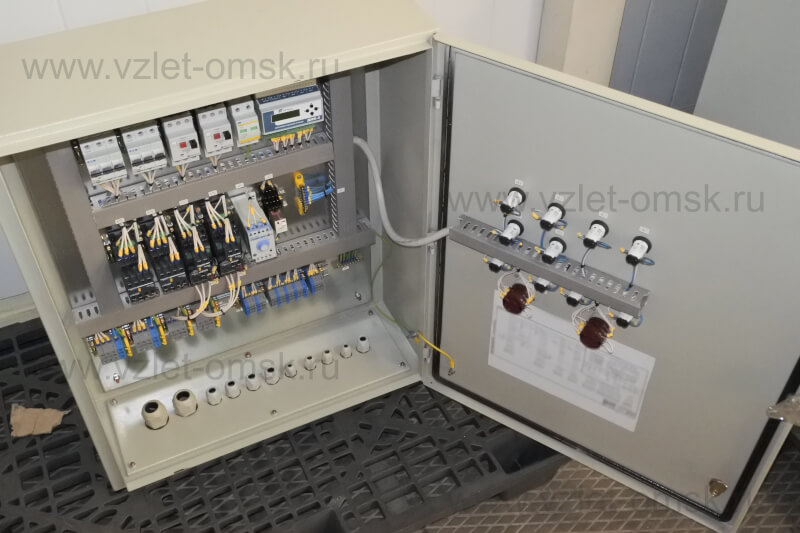

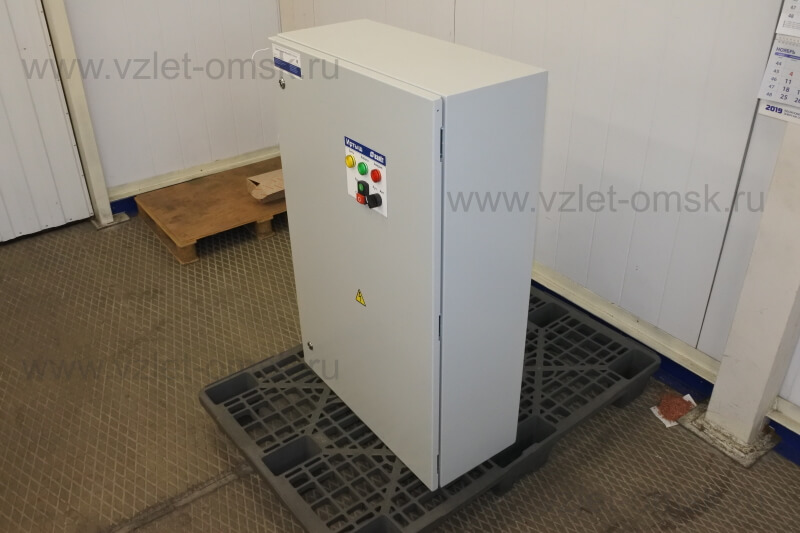

Фото шкафа управления Иртыш ШУ1-2.1,5.6-31 (Д)Шкаф управления Иртыш ШУ1-2.1,5.6-31 (Д)

Шкаф управления Иртыш ШУ1-2.1,5.6-31 (Д)

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

2

.

1,5

.

6

-

3

1

1

2



3



4



5



6

7

 1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«0» – без защит.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.

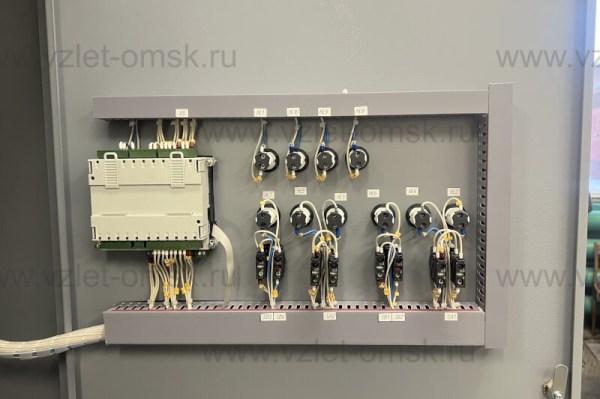

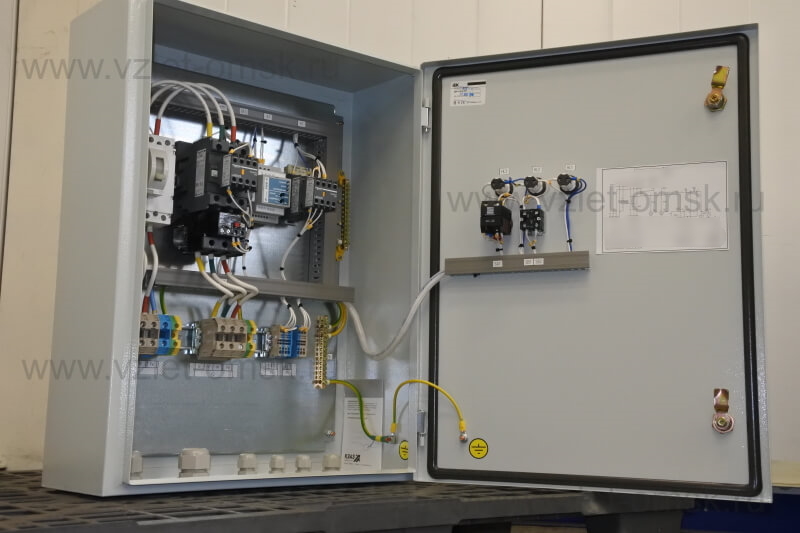

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера ДНК-3;
3. автоматических выключателей;
4. магнитных пускателей;
5. промежуточных реле;
6. тепловых реле;
7. светосигнальной арматуры;
8. клеммных колодок
9. системы проводов

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

10

7

Номинальная мощность подключаемых электродвигателей, кВт

1,5

8

Предельный отключаемый ток, кА

50

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика уровня бака

поплавковый

выключатель

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

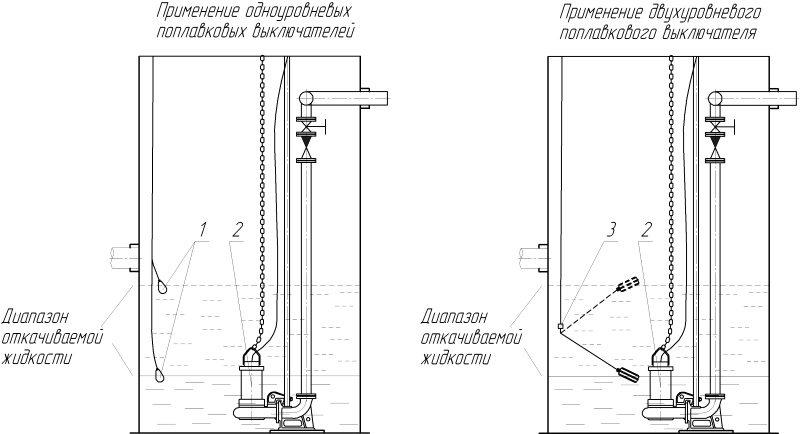

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.

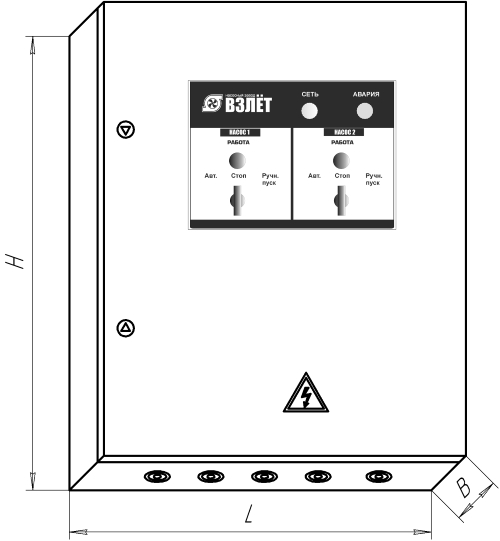

Габаритные размеры
Габаритные размеры
Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-2.1,5.0-31 (Д)

500

400

220

450

535

320

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
2 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
