- Описание
- Характеристики

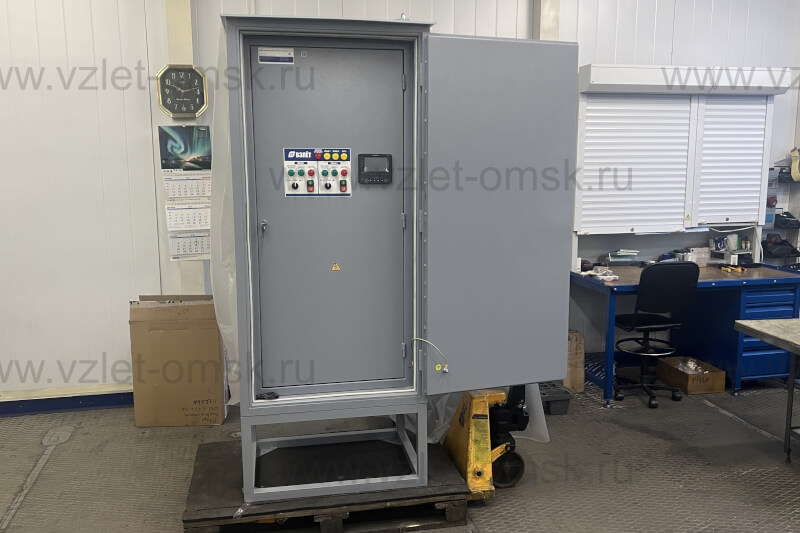

Иртыш |
ШУ1 |
2 |
15 |
П2 |
6 |
3 |
1 |
(GSM) |
УХЛ1 |
IP66 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирова-ние по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита.
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов;
9 – Элементная база (GSM) – модем дистанционного управления;
10 – Климатическое исполнение УХЛ1 – установка под открытым небом
11– Степень защиты IP66
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера панельного SMH 2Gi;
3. модуль MC;
4. модем ICM;
5. устройств плавного пуска TSA-036;
6. устройства защиты двигателя УЗД-8Р;
7. автоматических выключателей;
8. магнитных пускателей;
9. промежуточных реле;
10. обогревателя с встроенным термостатом;
11. светосигнальной арматуры;
12. клеммных колодок;
13. системы проводов.
№ |
Наименование |
Значение |
1 |
Род тока |
переменный, 50Гц |
2 |
Номинальное рабочее напряжение, В |
380 |
3 |
Номинальное напряжение изоляции, В |
660 |
4 |
Номинальное напряжение цепей управления, В |
220 |
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
6 |
Номинальный ток каждой цепи, А |
40 |
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
15 |
8 |
Предельный отключаемый ток, кА |
15 |
9 |
Предельный коэффициент мощности (cosφ) |
0,82 |
10 |
Тип датчика температуры |
сопротивление |
11 |
Тип датчика влажности |
Датчик влажности СС06 |
12 |
Тип датчика уровня бака |
поплавковый выключатель |
Аналоговый датчик уровня |
||
13 |
Окружающая температура при работе |
(-40…+40) °С |
14 |
Окружающая температура при хранении |
(-25…+55) °С |
15 |
Относительная влажность воздуха |
80% без конденсата |
16 |
Максимальная высота над уровнем моря |
1000м |
17 |
Габариты шкафа управления |
см. Приложение 4 |
18 |
Степень защиты |
IP66 |
19 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
20 |
Степень загрязнения |
|
21 |
Вид системы заземления |
по соглашению с потребителем |
22 |
Вид внутреннего разделения |
TN-S |
23 |
Типы электрических соединений функциональных блоков |
1 |
24 |
Условия окружающей среды |
FFF |
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
В |
Поплавковый
выключатель 1 (Уровень 1) должен
располагаться таким образом, чтобы при
отключении насоса уровень жидкости в емкости КНС находился у верхней кромки
двигателя.
Поплавковый выключатель 2 (Уровень 2) отрегулировать
на уровень (момент включения первого насоса) на 250 мм ниже верхней обвязки
корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень
выставляется по нижней точке сливного коллектора.
Поплавковый выключатель 3 (Уровень 3) отрегулировать на
уровень включения второго насоса. Второй насос включается, когда первый насос
не успевает откачивать прибывающий объем стоков.
Поплавковый выключатель 4 (Уровень 4) отрегулировать
уровень включения сигнала авария-переполнение.

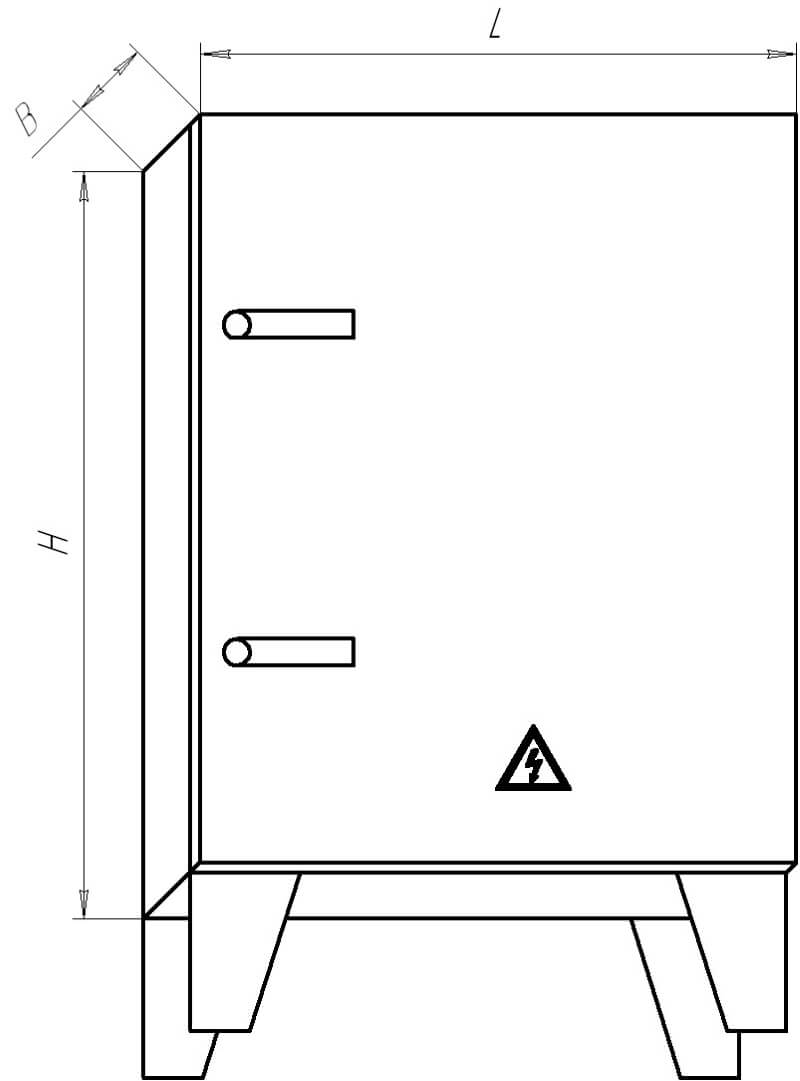

Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
ШУ1-2.15.П2.6-31(GSM) УХЛ1 IP66 |
1250 |
850 |
650 |
Напольное исполнение |
