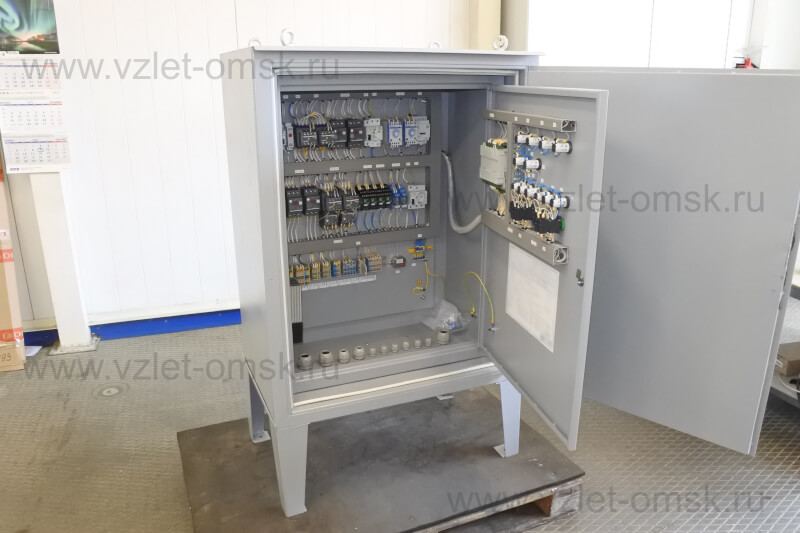

Фото шкафа управления Иртыш ШУ1-2.3.6-32А (GSM)Шкаф управления Иртыш ШУ1-2.3.6-32А (GSM)

Шкаф управления Иртыш ШУ1-2.3.6-32А (GSM)

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

2

.

3

.

6

-

3



(GSM)

1

2



3



4



5



6

7



8


1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления:
«ШУ1» - шкаф управления канализационной насосной станции (регулирование по уровню).
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя:
«6» - влаго-термозащита.
6 - Питающее напряжение
«3» - 380В;
7 - Количество вводов.
 «А» - с АВР

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH 4;
3. модуль MC;
4. модуль MR;
5. модем ICM;
6. устройства защиты двигателя УЗД-8Р;
7. автоматических выключателей;
8. магнитных пускателей;
9. промежуточных реле;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

10

7

Номинальная мощность подключаемого электродвигателя, кВт

3

8

Предельный отключаемый ток, кА

100

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика уровня бака

поплавковый
выключатель

аналоговый датчик уровня (выход 4…20 мА)

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А


1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-2.3.6-32А (GSM)

1000

650

285

970

620

265


Назначение
управление по уровню (КНС)
Количество управляемых двигателей
2 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
