Шкаф управления Иртыш ШУ1-2.45.П2.9-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	-	2	.	45	.	П2	.	9	-	3	1
1	2		3		4		5		6		7	8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«9» – влаго-термозащита, контроль уровня вибрации и контроль температуры подшипников.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH2Gi;
3. устройств плавного пуска;
4. устройства защиты двигателя УЗД-8Р;
5. преобразователя измерительного ИПВ-3;
6. автоматических выключателей;
7. магнитных пускателей;
8. вентилятора охлаждения шкафа;
9. светосигнальной арматуры;
10. клеммных колодок;
11. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	100
7	Номинальная мощность подключаемого электродвигателя, кВт	45
8	Предельный отключаемый ток, кА	15
9	Предельный коэффициент мощности (cosφ)	0,9
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика вибрации	Пьезоэлектрический вибропреобразователь с ICP-выходом
13	Тип датчика температуры подшипника	Сопротивление с Pt100 -выходом

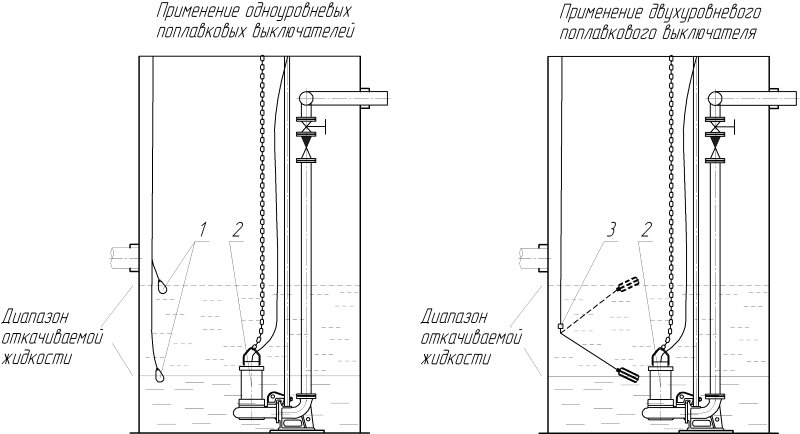

14	Тип датчика уровня бака	поплавковый выключатель
15	Окружающая температура при работе	(-5…+40) °С
16	Окружающая температура при хранении	(-25…+55) °С
17	Относительная влажность воздуха	80% без конденсата
18	Максимальная высота над уровнем моря	1000м

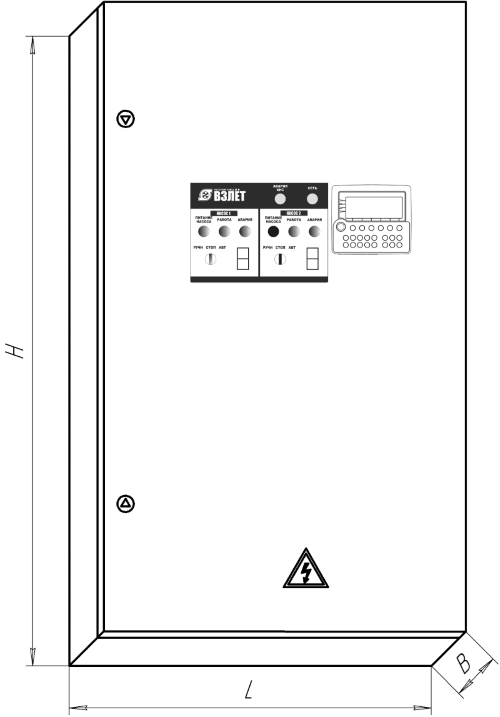

19	Габариты шкафа управления	см. Приложение 4
20	Степень защиты	IP54
21	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
22	Степень загрязнения	по соглашению с потребителем
23	Вид системы заземления	TN-S
24	Вид внутреннего разделения	1
25	Типы электрических соединений функциональных блоков	FFF
26	Условия окружающей среды	В
27	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
