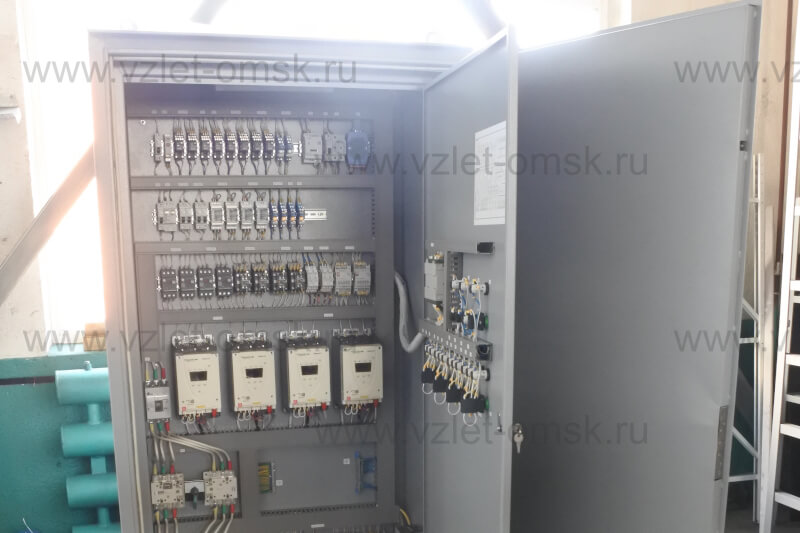

Фото шкафа управления Иртыш ШУ1-3.7,5.П3.6-31(RS-485) УХЛ1Шкаф управления Иртыш ШУ1-3.7,5.П3.6-31(RS-485) УХЛ1

Шкаф управления Иртыш ШУ1-3.7,5.П3.6-31(RS-485) УХЛ1

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Шкаф управления

Иртыш

ШУ1

-

3

.

7,5

.

П3

.

6

-

3

1

.

RS-485



УХЛ1



1

2



3



4



5



6



7

8



9



10

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
 «3» – 380В;
8 – Количество вводов.
9 – Элементная база
(RS-485) – передача данных
10 - Климатическое исполнение
УХЛ1 – установка под открытым небом

Сертификат соответствия

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH;
3. устройств защиты двигателя УЗД-8Р;
4. устройств плавных пусков;
5. автоматических выключателей;
6. магнитных пускателей;
7. обогревателя
8. светосигнальной арматуры;
9. клеммных колодок;
10. системы проводов;
11. звонка.

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

25

7

Номинальная мощность подключаемого электродвигателя, кВт

7.5

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый
выключатель/аналоговый датчик уровня 4…20 мА

13

Окружающая температура при работе

(-40…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP54

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению
с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Использование двухуровневых и одноуровневых поплавковых выключате-лей

Общий вид шкафа управления и габаритные размеры

1 – Одноуровневые поплавковые выключатели;

2 – Насосный агрегат;

3 – Двухуровневый поплавковый выключатель.

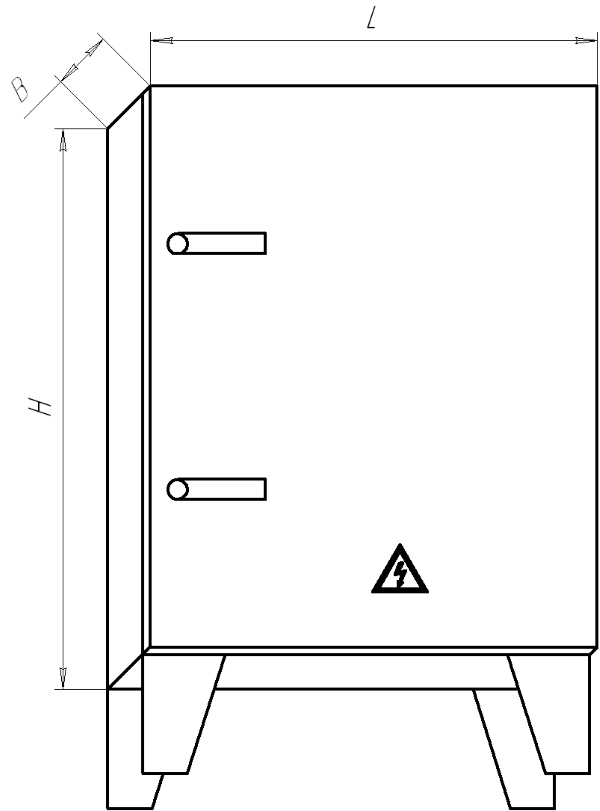

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование

Шкафа управления

H, мм

L, мм

B, мм

ШУ1-3.7,5.П3.6-31 (RS-485) УХЛ1

1600

1000

600

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
3 шт
Тип запуска двигателя
устройство плавного пуска
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
