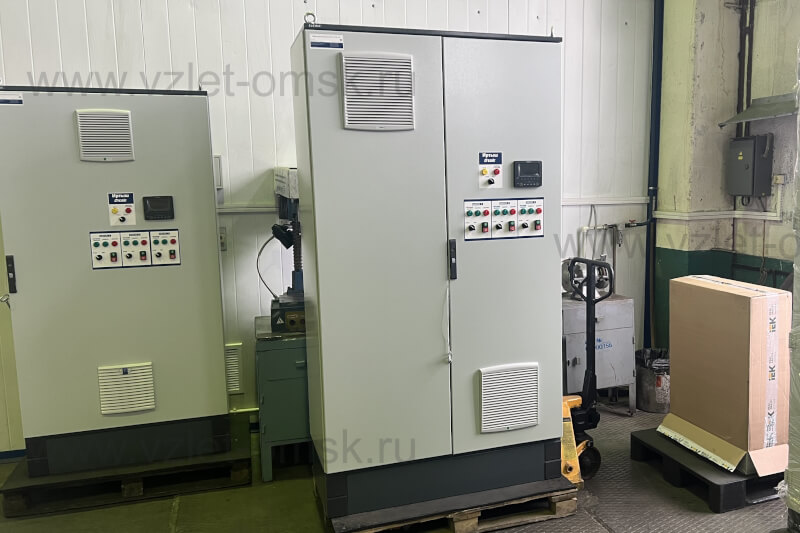

Фото шкафа управления Иртыш ШУ1-3.75.П3.6-31(GSM)Шкаф управления Иртыш ШУ1-3.75.П3.6-31(GSM)

Шкаф управления Иртыш ШУ1-3.75.П3.6-31(GSM)

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

3

75

П3

6

3

1

GSM

1

2

3

4

5

6

7

8

9


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита;
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов;
9 – Элементная база (GSM) – модем дистанционного управления.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH 2G;
3. устройств защиты двигателя УЗД-8Р;
4. устройств плавного пуска;
5. GSM-модема Спектр;
6. автоматических выключателей;
7. магнитных пускателей;
8. светосигнальной арматуры;
9. клеммных колодок;
10. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

160

7

Номинальная мощность подключаемого электродвигателя, кВт

75

8

Предельный отключаемый ток, кА

15

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый

выключатель/аналоговый датчик уровня 4…20 мА

13

Окружающая температура при работе

(-5…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP54

19

Меры защиты обслуживающего персонала

Защита от прямого

прикосновения

к токоведущим частям.

20

Степень загрязнения

по соглашению

с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

1 – Одноуровневые поплавковые выключатели;

2 – Насосный агрегат;

3 – Двухуровневый поплавковый выключатель.

Наименование

Шкафа управления

H, мм

L, мм

B, мм

ШУ1-3.75.П3.6-31(GSM)

2100

1200

600

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
3 шт
Тип запуска двигателя
устройство плавного пуска
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
