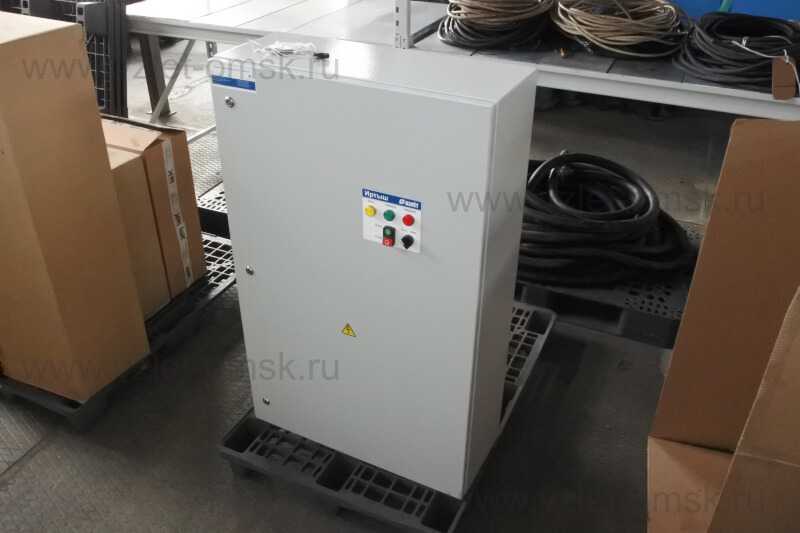

Шкаф управления Иртыш ШУ2-1.110.0-31 - Описание
- Характеристики
|
Иртыш |
ШУ2 |
- |
1 |
. |
110 |
. |
0 |
- |
3 |
1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||
1 – Наименование серии шкафа управления;
2– Назначение шкафа управления: «ШУ2» – шкаф управления установкой повышения давления (регулиро-вание по давлению).
3 – Количество управляемых электродвигателей, шт.;
4– Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя: «0» – без защиты.
6 – Питающее напряжение «3» – 380В;
7 – Количество вводов.
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. автоматических выключателей;
3. магнитных пускателей;
4. светосигнальной арматуры;
5. клеммных колодок;
6. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
250 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
110 |
|
8 |
Предельный отключаемый ток, кА |
18 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Тип датчика давления |
реле давления |
|
11 |
Окружающая температура при работе |
(-5…+40) °С |
|
12 |
Окружающая температура при хранении |
(-25…+55) °С |
|
13 |
Относительная влажность воздуха |
80% без конденсата |
|
14 |
Максимальная высота над уровнем моря |
1000м |
|
15 |
Габариты шкафа управления |
см. Приложение 4 |
|
16 |
Степень защиты |
IP54 |
|
17 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
18 |
Степень загрязнения |
по соглашению |
|
19 |
Вид системы заземления |
TN-S |
|
20 |
Вид внутреннего разделения |
1 |
|
21 |
Типы электрических соединений функциональных блоков |
FFF |
|
22 |
Условия окружающей среды |
В |
|
23 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
|

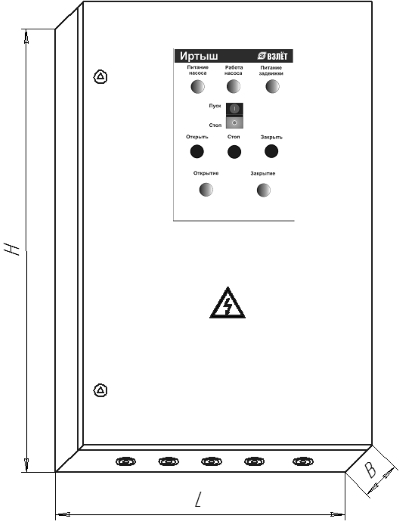

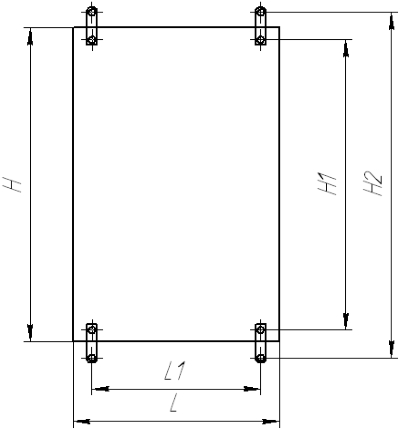

Наименование |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ2-1.110.0-31 |
1200 |
750 |
300 |
1150 |
1435 |
670 |
