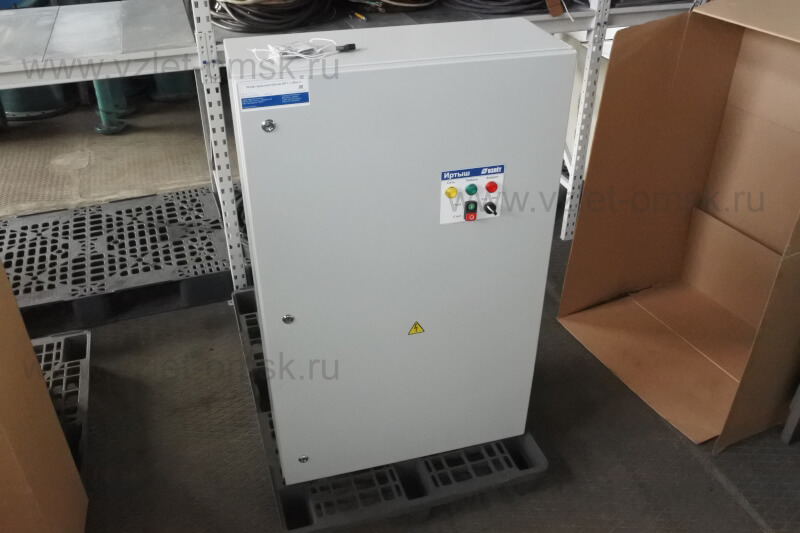

Фото шкафа управления Иртыш ШУ2-1.160.0-31Шкаф управления Иртыш ШУ2-1.160.0-31

Шкаф управления Иртыш ШУ2-1.160.0-31

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Иртыш

ШУ2

-

1

.

160

.

0

-

3

1

1

2



3



4



5



6

7

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«0» – без защиты.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. автоматических выключателей;
3. магнитных пускателей;
4. светосигнальной арматуры;
5. клеммных колодок;
6. системы проводов.

Сертификат соответствия

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

400

7

Номинальная мощность подключаемого электродвигателя, кВт

160

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика давления

реле давления

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

2

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ2-1.160.0-31

1200

750

300

1150

1235

670

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
