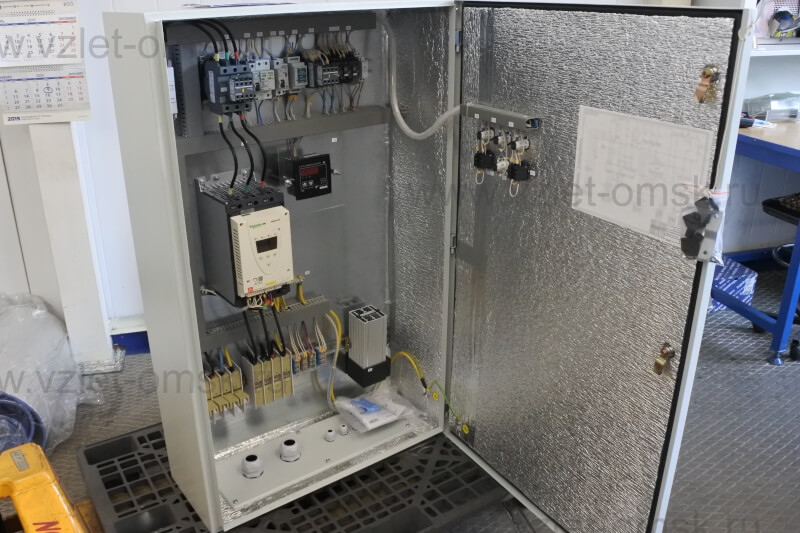

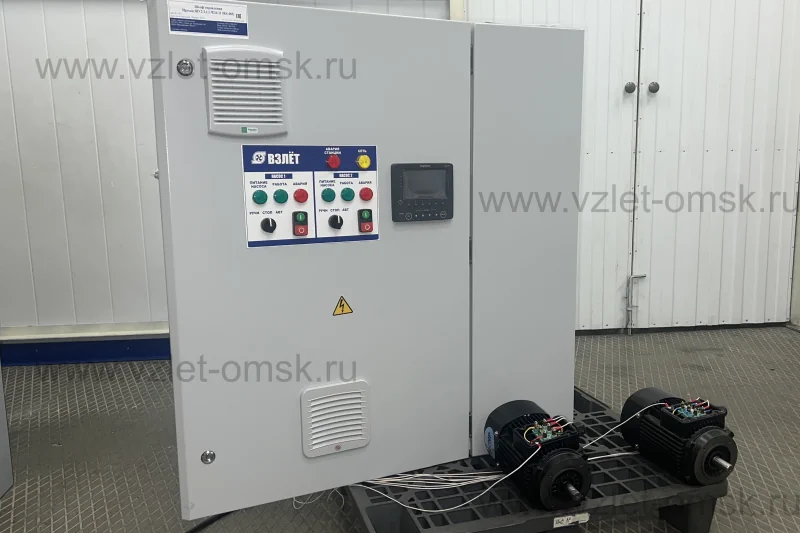

Фото шкафа управления Иртыш ШУ2-1.18,5.Ч.0-31Шкаф управления Иртыш ШУ2-1.18,5.Ч.0-31

Шкаф управления Иртыш ШУ2-1.18,5.Ч.0-31

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ2

1

18,5

Ч

0

3

1

1

2

3

4

5

6

7

8


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению);
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «Ч» – преобразователь частоты;
6 – Тип защиты электродвигателя: «0» – без защиты;
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. релейного терминала;
3. преобразователь частоты ATV61;
4. автоматического выключателя;
5. магнитных пускателей;
6. промежуточных реле;
7. светосигнальной арматуры;
8. вентилятора охлаждения шкафа;
9. системы проводов;
10. клеммных колодок.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

40

7

Номинальная мощность подключаемого электродвигателя, кВт

18,5

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика давления

Аналоговый датчик давления (сигнал 4…20 мА)

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого

прикосновения

к токоведущим частям.

18

Степень загрязнения

по соглашению

с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

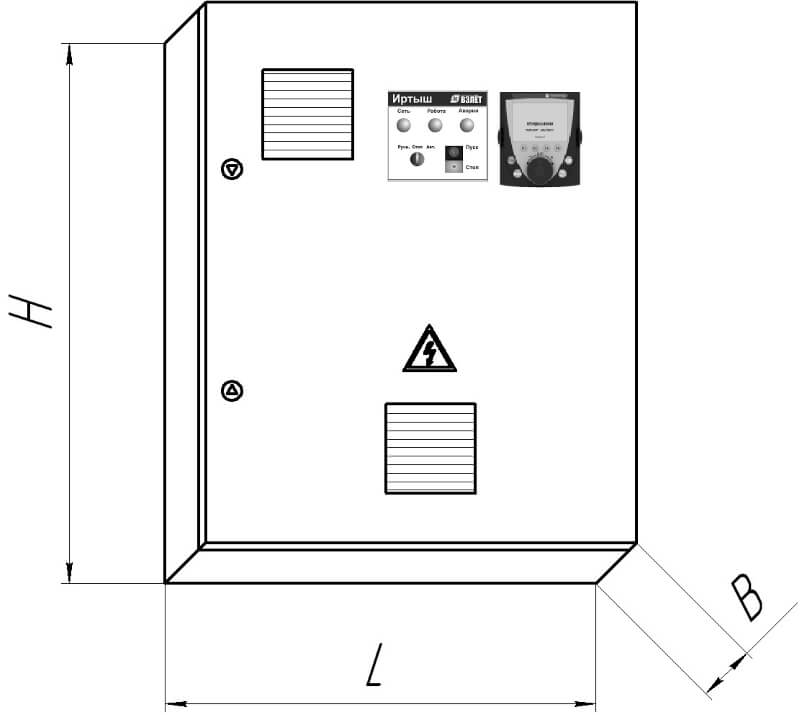

Наименование

Шкафа управления

H, мм

L, мм

B, мм

ШУ2-1.18,5.Ч.0-31

1200

750

300

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
