Шкаф управления Иртыш ШУ2-2.30.Ч2.0-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ2	-	2	.	30	.	Ч2	.	0	-	3	1
1	2		3		4		5		6		7	8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«0» – без защиты.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера Segnetics SMH 2G;
3. модуля расширения для контроллера MC-0211-01-0;
4. блока питания БП30Б-Д3-24;
5. преобразователей частоты ATV630;
6. промежуточных реле;
7. светосигнальной арматуры;
8. автоматических выключателей;
9. клеммных колодок;
10. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	63
7	Номинальная мощность подключаемых электродвигателей, кВт	30
8	Предельный отключаемый ток, кА	35
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип аналоговых датчиков давления	4…20 мА
11	Тип датчика сухого хода	Сухой контакт
12	Номинальное напряжение электроклапана, В	220
13	Окружающая температура при работе	(-5…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м

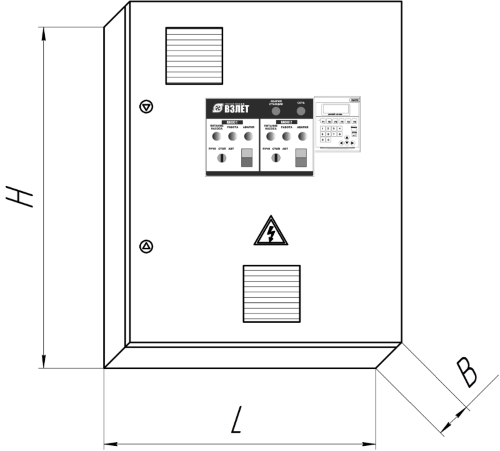

17	Габариты шкафа управления	см. Приложение 3
18	Степень защиты	IP54
19	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
20	Степень загрязнения	по соглашению с потребителем
21	Вид системы заземления	TN-S
22	Вид внутреннего разделения	1
23	Типы электрических соединений функциональных блоков	FFF
24	Условия окружающей среды	В
25	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 8А
