Шкаф управления Иртыш ШУ2-3.1,1.Ч2.0-31

Иртыш

ШУ2

-

3

.

1,1

.

Ч2

.

0

-

3

1

1

2

3

4

5

6

7

8

№

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

4

7

Номинальная мощность подключаемого электродвигателя, кВт

1,1

8

Предельный отключаемый ток, кА

100

9

Предельный коэффициент мощности (cosφ)

0,87

10

Тип датчика давления

Аналоговый датчик давления (сигнал 4…20 мА)

11

Тип датчика «сухого» хода

Реле защиты от сухого хода

12

Окружающая температура при работе

(-5…+40) °С

13

Окружающая температура при хранении

(-25…+55) °С

14

Относительная влажность воздуха

80% без конденсата

15

Максимальная высота над уровнем моря

1000м

16

Габариты шкафа управления

см. Приложение 4

17

Степень защиты

IP54

18

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

19

Степень загрязнения

по соглашению
с потребителем

20

Вид системы заземления

TN-S

21

Вид внутреннего разделения

1

22

Типы электрических соединений функциональных блоков

FFF

23

Условия окружающей среды

В

24

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

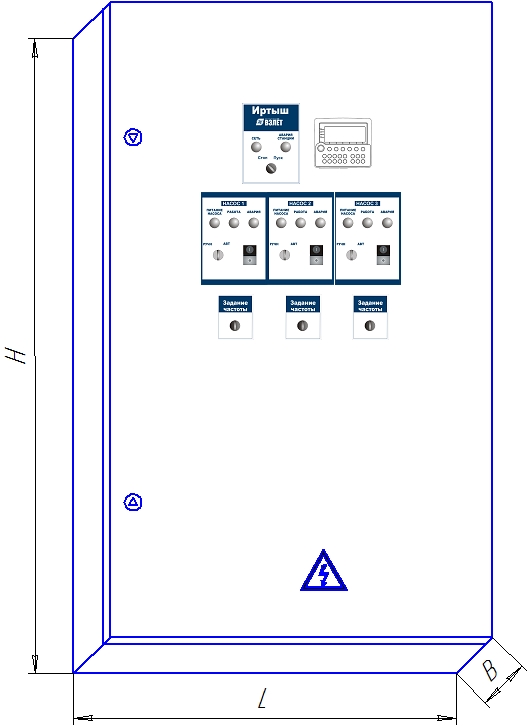

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ2-3.1,1.Ч2.0-31

800

650

250
