Шкаф управления Иртыш ШУ2-3.3.Ч.0-31 купить по выгодной цене от производителя Взлёт

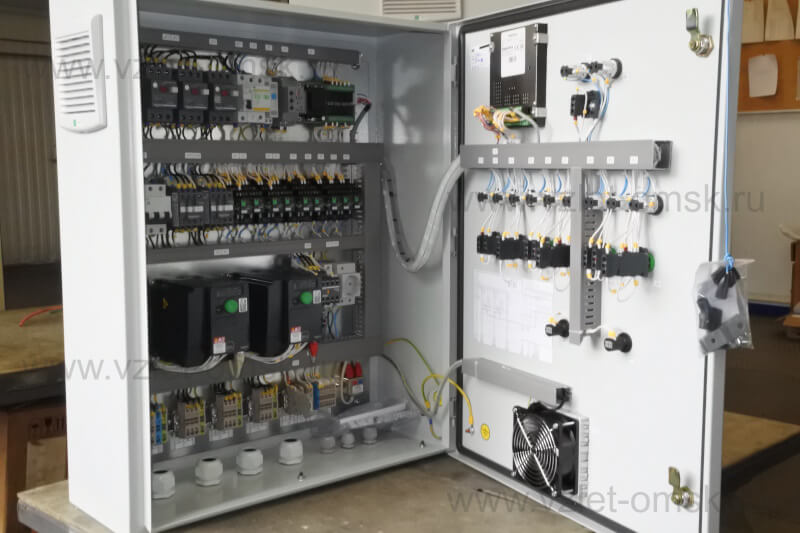

Фото шкафа управления Иртыш ШУ2-3.3.Ч.0-31

Шкаф управления Иртыш ШУ2-3.3.Ч.0-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ2	-	3	.	3	.	Ч	.	0	-	3	1
1	2		3		4		5		6		7	8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей
2. контроллера SMH2G, панельного;
3. модуля расширения MC;
4. модуля расширения MR;
5. преобразователь частоты ATV320 (ПЧ);
6. блока питания;
7. реле напряжения РНПП-311М;
8. автоматических выключателей;
9. магнитных пускателей;
10. тепловых реле;
11. промежуточных реле;
12. светосигнальной арматуры;
13. вентилятора охлаждения шкафа;
14. системы проводов;
15. клеммных колодок;

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	10
7	Номинальная мощность подключаемого электродвигателя, кВт	3
8	Предельный отключаемый ток, кА	100
9	Предельный коэффициент мощности (cosφ)	0,84
10	Тип датчика давления	Аналоговый датчик давления (сигнал 4…20 мА)
11	Тип датчика «сухого» хода	Реле защиты от сухого хода
12	Окружающая температура при работе	(-5…+40) °С
13	Окружающая температура при хранении	(-25…+55) °С
14	Относительная влажность воздуха	80% без конденсата
15	Максимальная высота над уровнем моря	1000м
16	Габариты шкафа управления	см. Приложение 4
17	Степень защиты	IP54
18	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
19	Степень загрязнения	по соглашению с потребителем
20	Вид системы заземления	TN-S
21	Вид внутреннего разделения	1
22	Типы электрических соединений функциональных блоков	FFF
23	Условия окружающей среды	В
24	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А

Описание работы изделия

В процессе поддержания давления жидкости участвуют четыре насоса.

Для поддержания постоянного давления жидкости используется реализованный при помощи контроллера ПИД-регулятор. При снижении давления, если частота напряжения, приложенного к двигателю, достигла значения 50 Гц, и давление жидкости ниже заданного на значение не менее dРвкл, в течение времени Т_HSP, происходит переключение насоса с преобразователя частоты на сеть. Далее, если давление жидкости продолжает оставаться ниже заданного на значение не менее dРвкл (в течение времени Твкл), то к преобразователю частоты подключается дополнительный насос.

При растущем давлении, если частота напряжения, приложенного к двигателю, достигла значения 20 Гц, и давление жидкости выше заданного на значение не менее dРвыкл, в течение времени Твыкл, насос отключается. Далее если давление жидкости продолжает оставаться выше заданного на значение не менее dРвыкл (в течение времени Твыкл), то происходит переключение отключение работающего электродвигателя насоса от сети и подключение его к преобразователю частоты.

Алгоритм переключения насосов приведен на рисунках 2 и 3.
