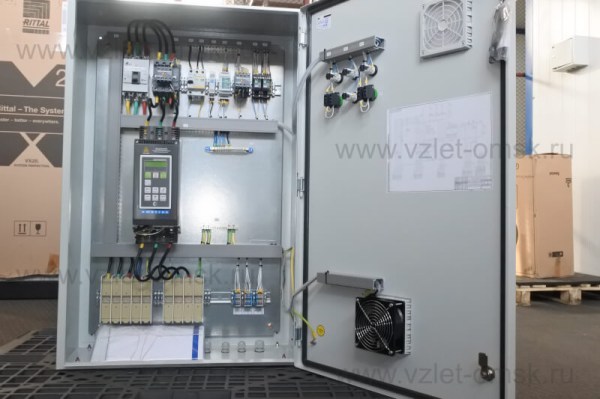

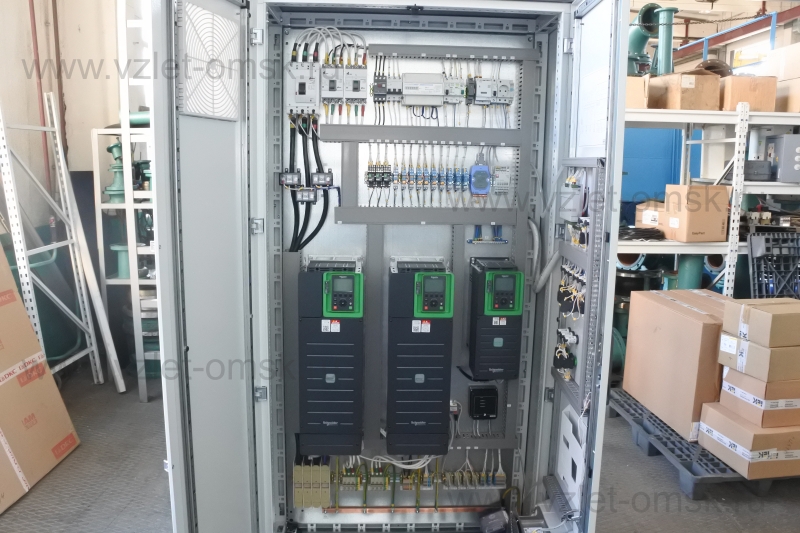

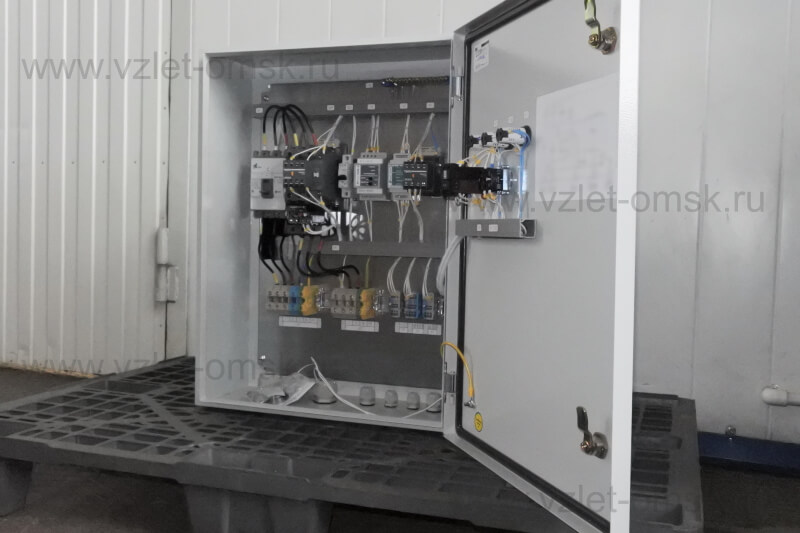

Фотография шкафа управления Иртыш ШУ2-3.30.Ч3.0-31-79
- Описание
- Характеристики
|
Иртыш |
ШУ2 |
- |
3 |
. |
30 |
. |
Ч3 |
. |
0 |
- |
3 |
1 |
- |
79 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления:
«ШУ2» - шкаф управления установкой повышения давления (регулирование по давлению).
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип запуска электродвигателя:
«Ч» - преобразователь частоты
6 - Тип защиты электродвигателя:
«0» - без защиты.
7 - Питающее напряжение
«3» - 380В;
8 - Количество вводов.
9 - Дополнительно управление жокей-насосом

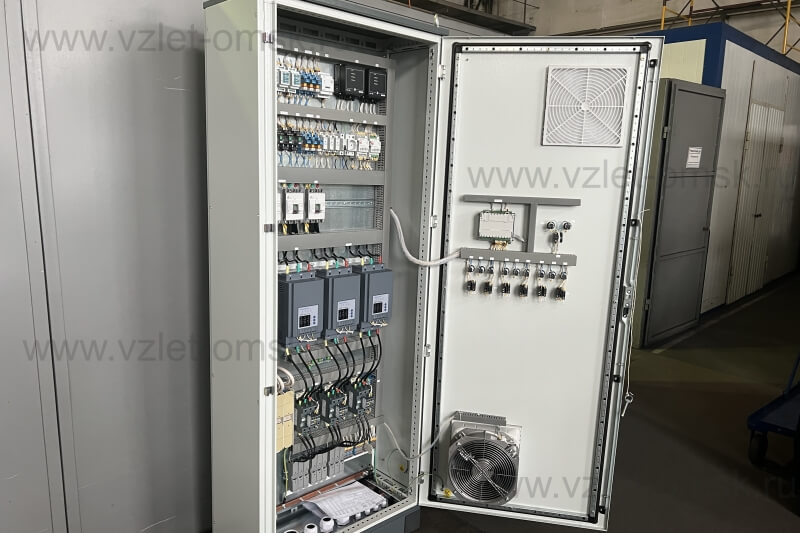

Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера Segnetics SMH 2G;
3. модуля расширения для контроллера MC;
4. модуля расширения для контроллера MR-800;
5. блока питания БП30Б-Д3-24;
6. преобразователей частоты ATV630;
7. промежуточных реле;
8. светосигнальной арматуры;
9. автоматических выключателей;
10. клеммных колодок;
11. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
80 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
30 |
|
8 |
Предельный отключаемый ток, кА |
10 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Тип датчика давления |
Аналоговый датчик давления (сигнал 4…20 мА) |
|
11 |
Окружающая температура при работе |
(-5…+40) °С |
|
12 |
Окружающая температура при хранении |
(-25…+55) °С |
|
13 |
Относительная влажность воздуха |
80% без конденсата |
|
14 |
Максимальная высота над уровнем моря |
1000м |
|
15 |
Габариты шкафа управления |
см. Приложение 4 |
|
16 |
Степень защиты |
IP54 |
|
17 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
18 |
Степень загрязнения |
по соглашению |
|
19 |
Вид системы заземления |
TN-S |
|
20 |
Вид внутреннего разделения |
1 |
|
21 |
Типы электрических соединений функциональных блоков |
FFF |
|
22 |
Условия окружающей среды |
В |
|
23 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
|

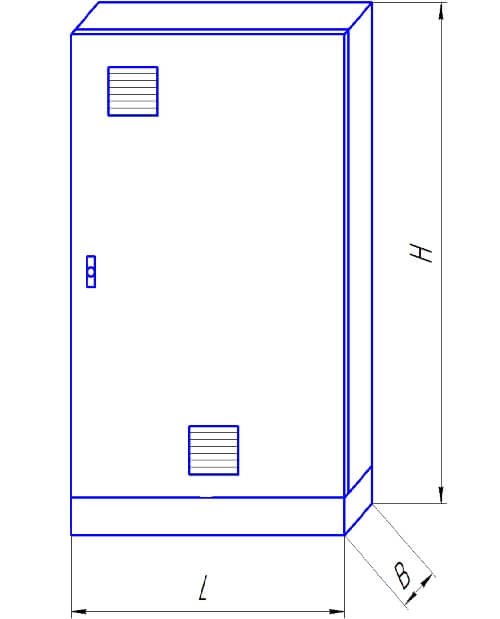

Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ2-3.30.Ч3.0-31-79 |
2100 |
1000 |
400 |
