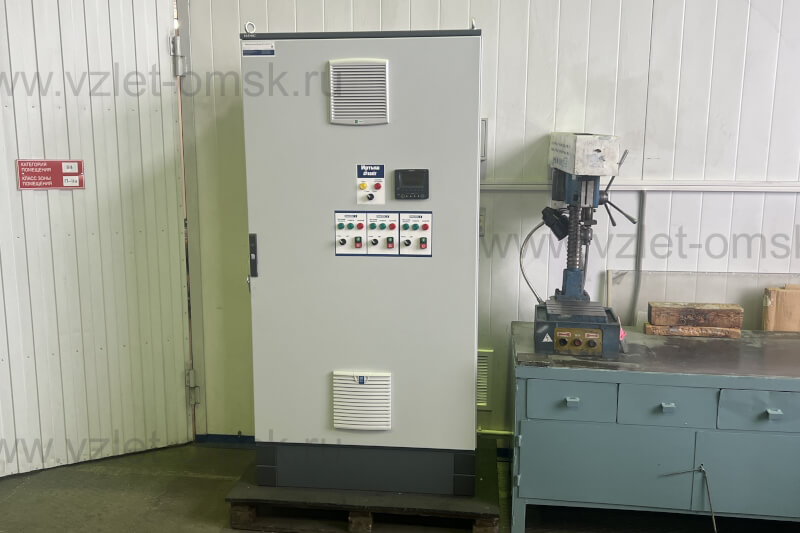

Фото шкафа управления Иртыш ШУ2-3.5,5.Ч3.1-31Шкаф управления Иртыш ШУ2-3.5,5.Ч3.1-31

Шкаф управления Иртыш ШУ2-3.5,5.Ч3.1-31

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Шкаф управления

Иртыш

ШУ2

-

3

.

5,5

.

Ч3

.

1

-

3

1



1

2



3



4



5



6



7

8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
 «1» –термозащита.
7 – Питающее напряжение
 «3» – 380В;
8 – Количество вводов.

Сертификат соответствия

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. частотный преобразователь;
4. автоматических выключателей;
5. магнитных пускателей;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

18

7

Номинальная мощность подключаемого электродвигателя, кВт

5,5

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика уровня бака

-

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование

Шкафа управления

H, мм

L, мм

B, мм

ШУ1-3.5,5.Ч3.1-31

1800

800

400

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
3 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
