Шкаф управления Иртыш ШУ2-3.5,5.П3.6-31 - Описание
- Характеристики
|
Иртыш |
ШУ2 |
- |
3 |
. |
5,5 |
. |
П3 |
. |
6 |
- |
3 |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ2» – шкаф управления установкой повышения давления (регулиро-вание по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска
6 – Тип защиты электродвигателя: «6» – влаго-термозащита.
7 – Питающее напряжение «3» – 380В;
8– Количество вводов.

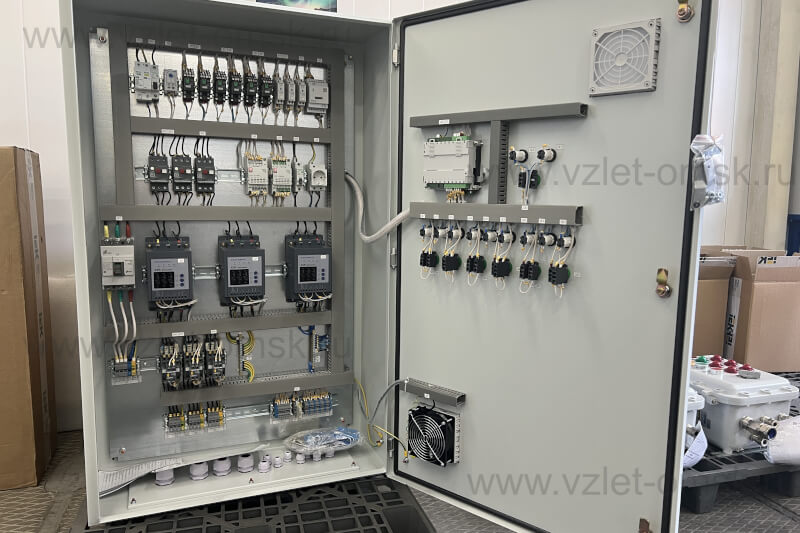

Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. устройств защиты двигателя УЗД-8Р;
3. устройств плавного пуска ATS 22;
4. автоматических выключателей;
5. магнитных пускателей;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
14 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
5,5 |
|
8 |
Предельный отключаемый ток, кА |
100 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Окружающая температура при работе |
(-5…+40) °С |
|
11 |
Окружающая температура при хранении |
(-25…+55) °С |
|
12 |
Относительная влажность воздуха |
80% без конденсата |
|
13 |
Максимальная высота над уровнем моря |
1000м |
|
14 |
Габариты шкафа управления |
см. Приложение 4 |
|
15 |
Степень защиты |
IP54 |
|
16 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
17 |
Степень загрязнения |
по соглашению |
|
18 |
Вид системы заземления |
TN-S |
|
19 |
Вид внутреннего разделения |
1 |
|
20 |
Типы электрических соединений функциональных блоков |
FFF |
|
21 |
Условия окружающей среды |
В |
|
22 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
|

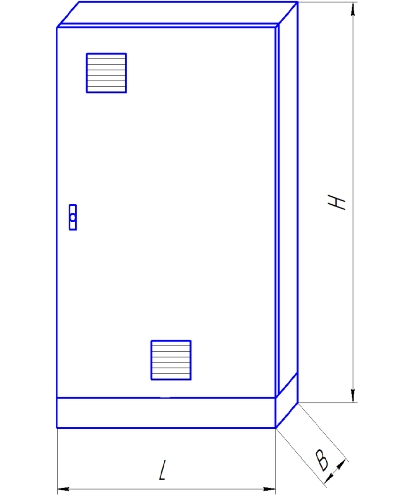

Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ1-3.5,5.П3.6-31 |
1200 |
750 |
300 |
