Шкаф управления Иртыш ШУ6-100-32А - Описание
- Характеристики
|
Иртыш |
ШУ6 |
100 |
3 |
2А |
|
1 |
2 |
3 |
4 |
5 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ6» – шкаф управления предназначен для приема и распределения электроэнергии;
3 – Максимальная сила тока, А;
4 – Питающее напряжение «3» – 380В;
5 – Количество вводов («А» – с АВР).
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. автоматического выключателя;
3. магнитных пускателей;
4. светосигнальной арматуры;
5. клеммных колодок;
6. системы проводов.
|
№ |
Наименование |
Значение |
|
|
1 |
Напряжение питания щита / частота тока |
~380В/50Гц |
|
|
2 |
Номинальный ток |
100А |
|
|
3 |
Допустимое отклонение напряжения питания от номинала |
+10%…минус 15% |
|
|
4 |
Окружающая температура при работе |
(0…+40) °С |
|
|
5 |
Окружающая температура при хранении |
(-25…+70) °С |
|
|
6 |
Относительная влажность воздуха |
80% без конденсата |
|
|
7 |
Максимальная высота над уровнем моря |
1000м |
|
|
8 |
Габариты щита управления |
ШУ6-100-32А |
1000х650х285мм |
|
9 |
Степень защиты |
IP54 |
|
Loading...

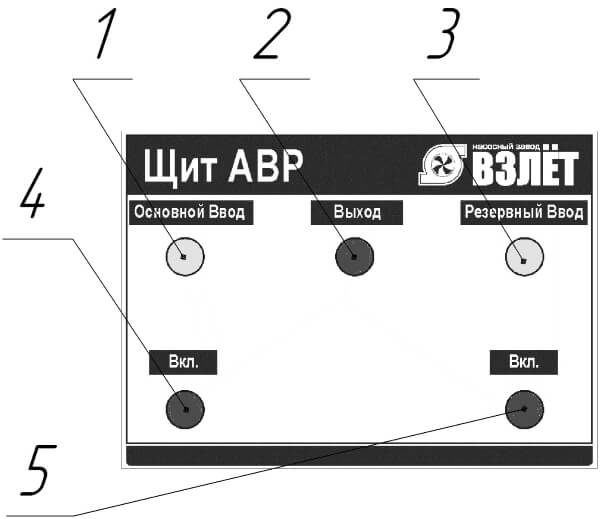

- 1. Сигнальный светодиод напряжения питания основного ввода HL1
- 2. Сигнальный светодиод напряжения на выходе HL3;
- 3. Сигнальный светодиод напряжения питания резервного ввода HL4;
- 4. Сигнальный светодиод включения основного ввода HL2;
- 5. Сигнальный светодиод включения резервного ввода HL5;
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
|
ШУ6-100-32А |
1000 |
650 |
285 |
Назначение
ВРУ (вводно-распределительные)
Питающее напряжение
380 В
Количество вводов электропитания
2 с АВР
