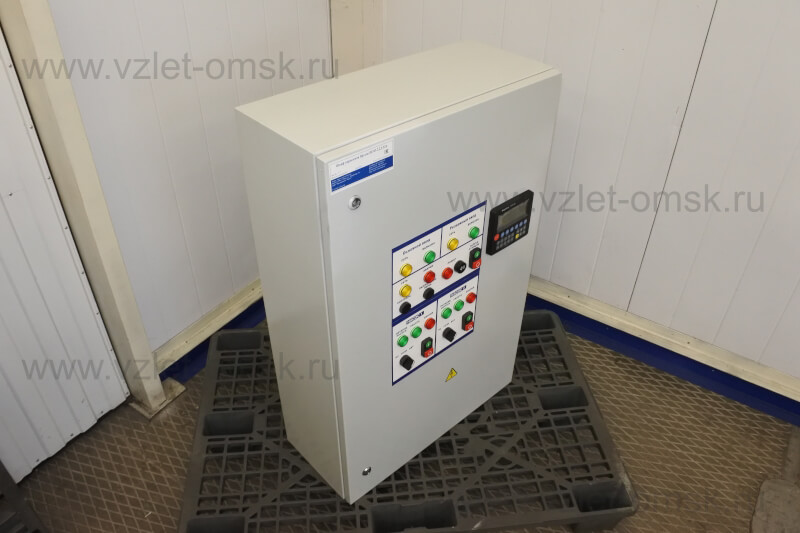

Шкаф управления Иртыш ШУП-2.1,1-32А RS-485

Иртыш

ШУП

-

2

.

1,1

-

3

2А

RS-485

1

2

3

4

5

6

7

№

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

4

7

Номинальная мощность подключаемых электродвигателей, кВт

1,1

8

Предельный отключаемый ток, кА

100

9

Предельный коэффициент мощности (cosφ)

0,89

10

Окружающая температура при работе

(-5…+55) °С

11

Окружающая температура при хранении

(-25…+55) °С

12

Относительная влажность воздуха

80% без конденсата

13

Максимальная высота над уровнем моря

1000м

14

Габариты шкафа управления

см. Приложение 3

15

Степень защиты

IP54

16

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

17

Степень загрязнения

по соглашению
с потребителем

18

Вид системы заземления

TN-S

19

Вид внутреннего разделения

1

20

Типы электрических соединений функциональных блоков

FFF

21

Условия окружающей среды

В

22

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

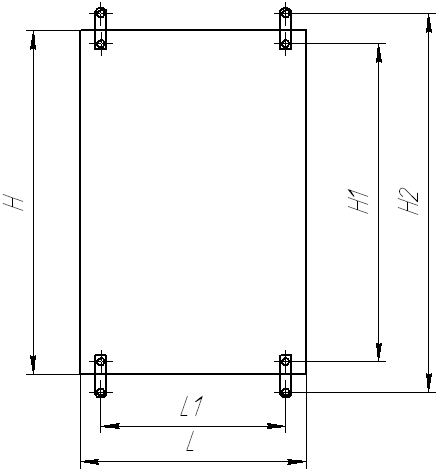

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУП-2.1,1-32А (RS-485)

1000

650

285
