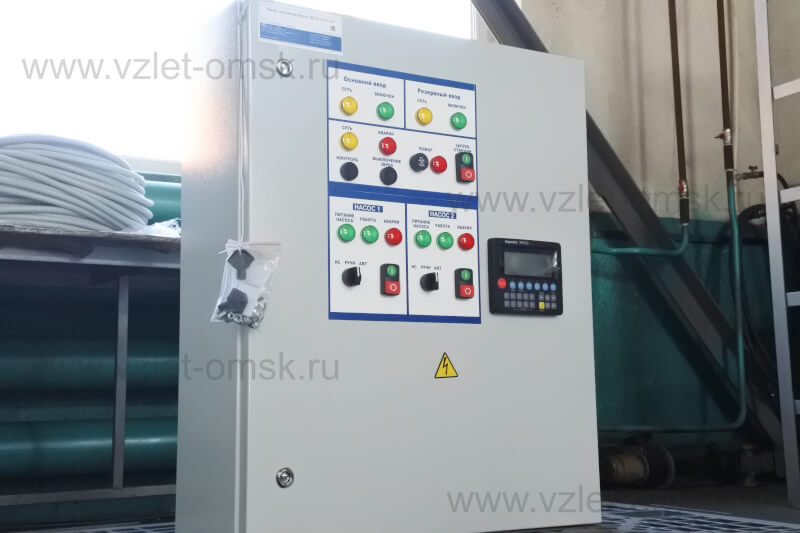

Шкаф управления Иртыш ШУП-2.4-32А RS-485 - Описание
- Характеристики
|
Иртыш |
ШУП |
2 |
4 |
3 |
2А |
RS-485 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУП» – шкаф управления установкой пожаротушения;
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Питающее напряжение «3» – 380В
6 – Количество вводов («А» – с АВР);
7 – Передача данных на верхний уровень с помощью RS-485.
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера панельного SMH 2G;
3. модуля MC-0211;
4. реле напряжения РСН-25;
5. автоматических выключателей;
6. магнитных пускателей;
7. реле тепловых
8. светосигнальной арматуры;
9. клеммных колодок;
10. звонка электрического;
11. системы проводов
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
10 |
|
7 |
Номинальная мощность подключаемых электродвигателей, кВт |
4 |
|
8 |
Предельный отключаемый ток, кА |
50 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Окружающая температура при работе |
(-5…+55) °С |
|
11 |
Окружающая температура при хранении |
(-25…+55) °С |
|
12 |
Относительная влажность воздуха |
80% без конденсата |
|
13 |
Максимальная высота над уровнем моря |
1000м |
|
14 |
Габариты шкафа управления |
см. Приложение 3 |
|
15 |
Степень защиты |
IP54 |
|
16 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
|
17 |
Степень загрязнения |
по соглашению с потребителем |
|
18 |
Вид системы заземления |
TN-S |
|
19 |
Вид внутреннего разделения |
1 |
|
20 |
Типы электрических соединений функциональных блоков |
FFF |
|
21 |
Условия окружающей среды |
В |
|
22 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
|
ШУП-2.4-32А (RS-485) |
1200 |
750 |
300 |
