Канализационная дробилка
Канализационная дробилка — агрегат, который пришел на смену традиционным сеткам для улавливания мусора, устанавливаемым в КНС. Изделие нашего производства оснащено надежным и экономичным электродвигателем с влагозащитой IP54/IP68 — в зависимости от исполнения и способа монтажа. Система роторов измельчает твердые включения. При необходимости автоматически включается реверс для устранения заклинивания механизма.
Чтобы заказать дробилку для КНС, заполните заявку, и мы пришлём вам технико-коммерческое предложение с указанием технических характеристик, стоимости и срока поставки оборудования.
Решетка дробилка РДК серии 300.2.018м
Преимущества дробилок для КНС
- Повышение надежности работы канализационной станции. За счет эффективного измельчения твердых включений, которые поступают в корпус вместе со стоками.
- Продление срока службы насосных агрегатов. Поступление твердых частиц большого размера на всас насосов исключается, режим работы становится более равномерным. Соответственно, более экономично расходуется ресурс оборудования.
- Снижение нагрузки на персонал. За счет меньшей вероятности образования засоров и аварийных ситуаций в работе оборудования достигается экономия рабочего времени персонала.
Принцип действия и назначение
Основная задача канализационной дробилки — защита оборудования насосной станции от крупного мусора. В отличие от корзин-улавливателей, это устройство не требует регулярной очистки. Также измельчающее устройство сохраняет свою эффективность весь период эксплуатации. Тогда как корзины по мере заполнения их мусором снижают свою пропускную способность. Они могут пропускать опасные для работы оборудования частицы.
Основным рабочим элементом агрегата является система из одного или двух роторов. Они имеют цилиндрическую форму и оснащены специальными зубцами. Вращаясь синхронно, роторы разрывают плотный мусор: куски бумаги, неабразивные твердые включения, волокна.
Направление вращения выбрано таким образом, чтобы не уменьшать силу потока стоков. Поэтому на корпусе дробилки для КНС нанесена стрелка. Она указывает направление потока при установке. Количество роторов, их форма и конфигурация защитных решеток зависит от размеров агрегата и специфики загрязнений в перекачиваемой среде.
Остатки раздробленного мусора проталкиваются далее по ходу движения стоков, в корпус насосной станции. Размер частиц существенно уменьшается. Они не способны нанести вред конструкции насосных агрегатов, стать причиной засора в напорном трубопроводе станции. Роторы, промываемые потоком, остаются чистыми, что обеспечивает стабильность работы канализационного измельчителя.
Изделие может оснащаться автореверсом. Эта система защиты позволяет определить возникновение препятствия вращению роторов в нормальном направлении. Например, вызванную застреванием слишком крупного твердого объекта.
Система меняет направление вращения. А после устранения причины снова возвращает его к нормальному режиму. Крупная частица, вызвавшая блокировку ротора, будет обработана несколько раз и доведена до размера, безопасного для оборудования станции.
Способы установки дробилки канализационной

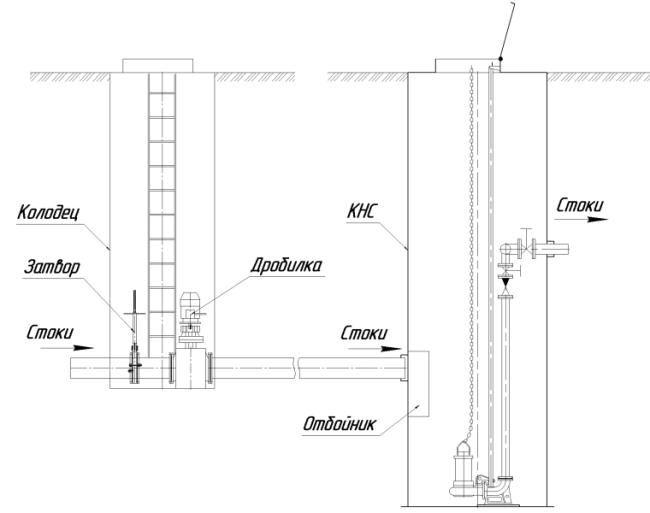

Рекомендуемый производителем способ установки — в отдельном от корпуса насосной станции сухом колодце. Такие дробилки для КНС врезаются в трубопровод с помощью фланцевого крепления. Перед агрегатом устанавливается затвор. Он может быть перекрыт для обслуживания оборудования.
В работу изделие приводится с помощью электродвигателя. При работе силовая установка не контактирует с перекачиваемой жидкостью. Корпус привода имеет влагозащиту на уровне IP54. Вращающиеся роторы полностью погружены в жидкость. Их охлаждение организовано за счет перекачиваемой через трубопровод жидкой среды.
- Удобство обслуживания. Двигатель постоянно размещен вне жидкости. Что облегчает осмотр и обслуживание агрегата.
- Не нужно вносить изменений в конструкцию КНС. Габариты ее корпуса не увеличиваются.
- Отсутствие неприятных запахов. Измельчитель герметично врезан в трубопровод. В нем не остается органических загрязнений. Они вымываются потоком и отправляются в основной корпус КНС для последующей перекачки в очистные сооружения.
Установить канализационный измельчитель в сухом колодце принципиально возможно и после начала эксплуатации КНС. В качестве меры по модернизации оборудования. Сетка на входе в корпус заменяется на отбойник. Но эти работы заметно сложнее, чем когда установка дробилки была предусмотрена в первоначальном проекте КНС.

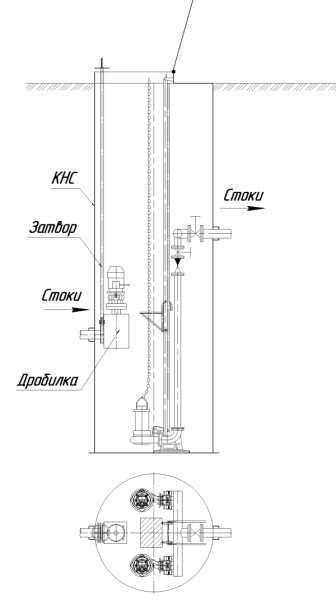

Второй способ установки решетки дробилки канализационной — в общий с КНС корпус. Для такого варианта монтажа разработаны агрегаты с повышенной влагозащитой — до IP68.
Рабочий блок измельчителя соответствует установочному размеру сетки уловителя в корпусе КНС. По сути заменяет ее. Подключение выполняется к общему с насосными агрегатами шкафу управления. Перед изделием на трубопроводе также предусматривают затвор. Он необходим для обслуживания устройства.
- Все оборудование размещается в едином корпусе. Оборотная сторона такого решения — более плотное размещение оборудования в канализационной станции. Больше точек подключения агрегатов. Так как для присоединения канализационной дробилки к электропитанию потребуется дополнительный кабель.
- Сама КНС занимает сравнительно меньше места при установке. Так как не нужно выделять пространство под организацию сухого колодца.
Стоит отметить, что кроме разной степени влагозащиты корпуса изделия, предназначенные для монтажа в отдельном корпусе и вместе с КНС, различаются конструктивно:
- Первые имеют на корпусе фланцевое крепление. Оно удобно для врезки в трубопровод. При выборе дробилки для КНС стоит учитывать диаметр фланца.
- Вторые имеют вид прямоугольной решетки. Рассчитаны на установку вместо стандартной решетки-уловителя мусора. Отличаются от нее наличием активной рабочей части с ротором/системой роторов. При выборе учитывают посадочный размер решетки.
Таким образом, эти модели канализационной дробилки не являются взаимозаменяемыми.
