Погружной насос Иртыш ПФ2 50/125.105-1,1/2-046

Расшифровка обозначения

Насос ПФ2 50/125.105-1,1/2-046:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
105 - фактический диаметр рабочего колеса, мм;
- без обозначения,  стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
4 - в комплекте шкаф автоматического управления исполнения УХЛ1 и два одноуровневых поплавковых
выключателя;
6 - насос с датчиками температуры в обмтках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.1,1.6-31 УХЛ1.
Исполнение шкафа защиты, поставляемого в комплекте с насосом:
шкаф автоматического управления исполнения УХЛ1 с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1.

Габаритные размеры

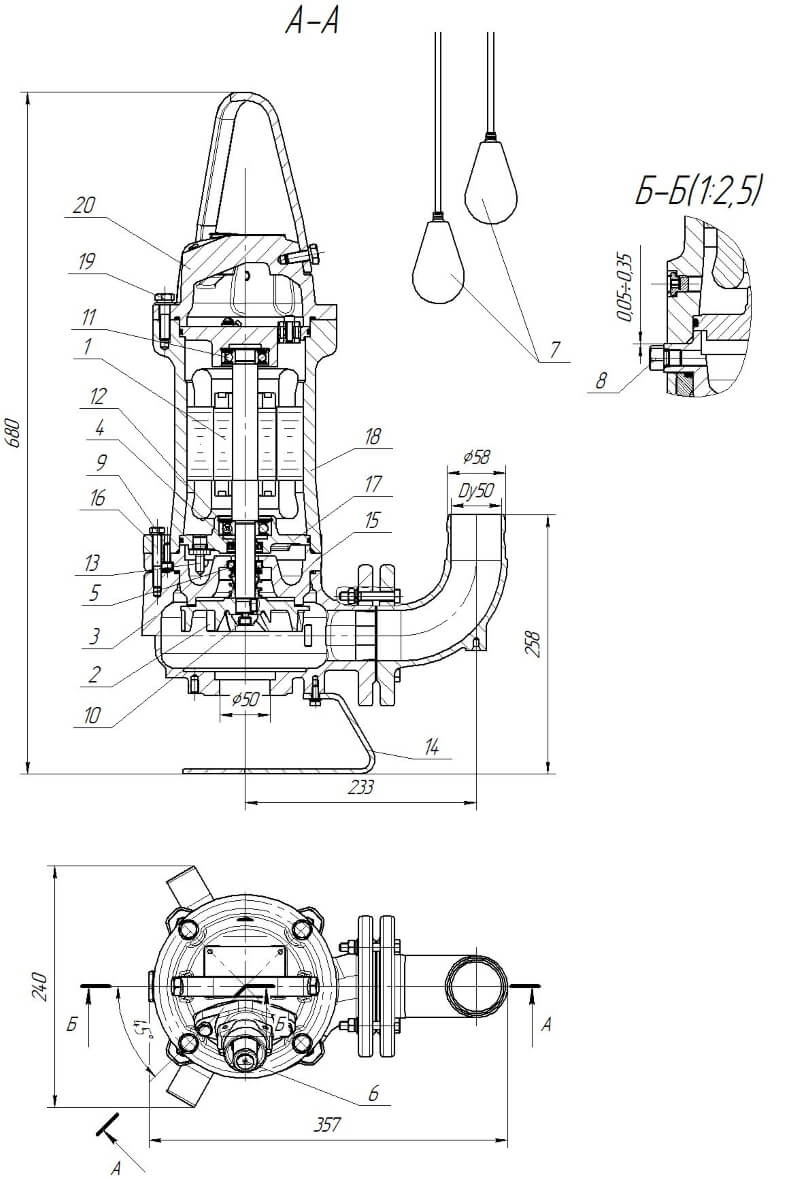

 Обозначения на чертеже

1.Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Поплавковый выключатель Иртыш ПВФ-1;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и корпуса электродвигателя к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки верхней к корпусу электродвигателя;
20. Крышка верхняя.

Параметры рабочей точки

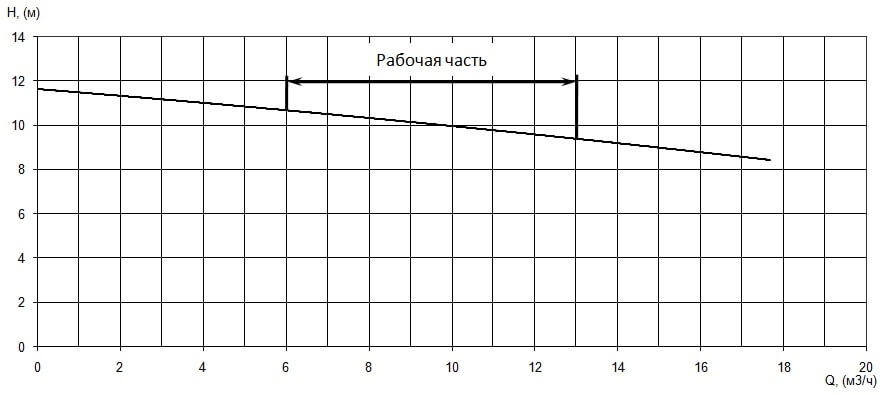

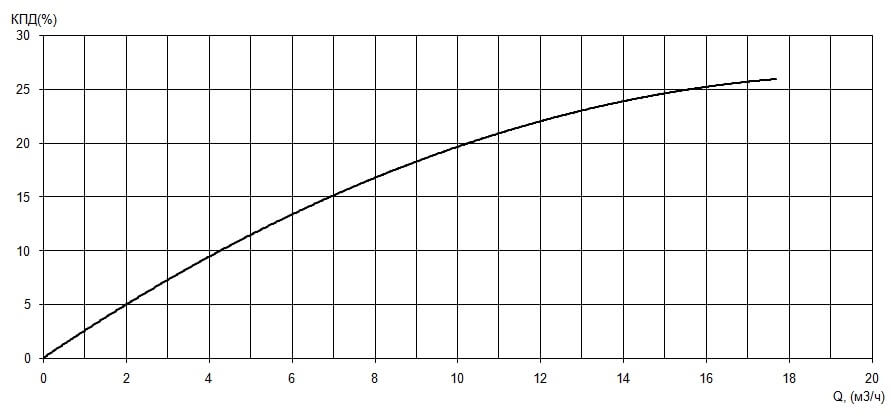

Характеристики насоса
