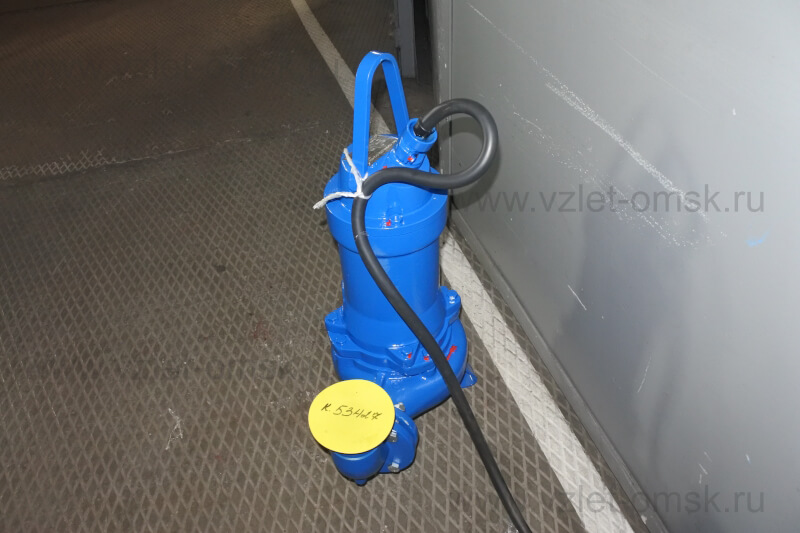

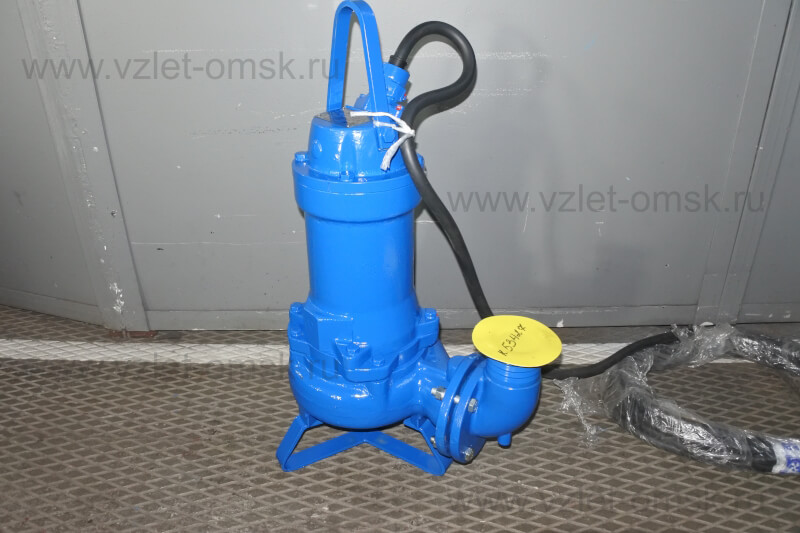

Погружной насос Иртыш ПФС 65/160.132-3/2-006

Расшифровка обозначения

Насос ПФС 65/160.132-3/2-006:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
C - открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж насоса;
0 - без шкафа защиты и управления;
6 - влаго - термозащита двигателя;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

Габаритные размеры

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель;
8. Пробка масляной камеры;
10. Метизы крепления колеса рабочего;
11. Подшипник верхний;
12. Подшипник нижний;
13. Датчик влажности;
14. Подставка;
17. Стакан подшипника;
18. Корпус электродвигателя.

Параметры рабочей точки

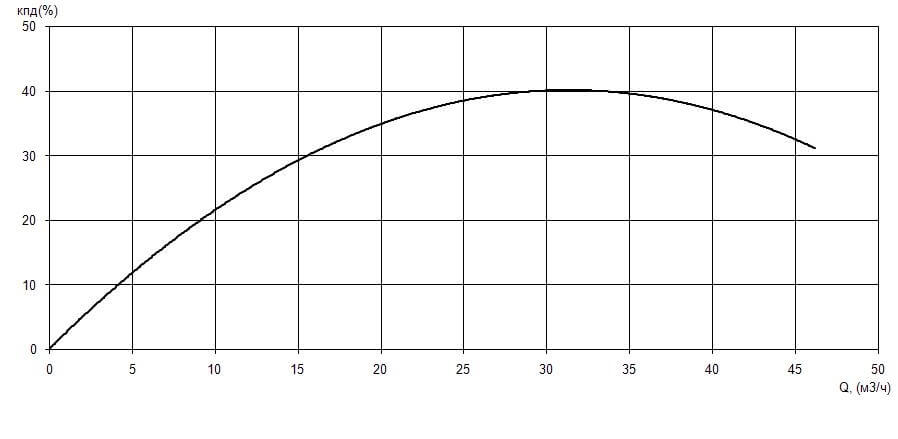

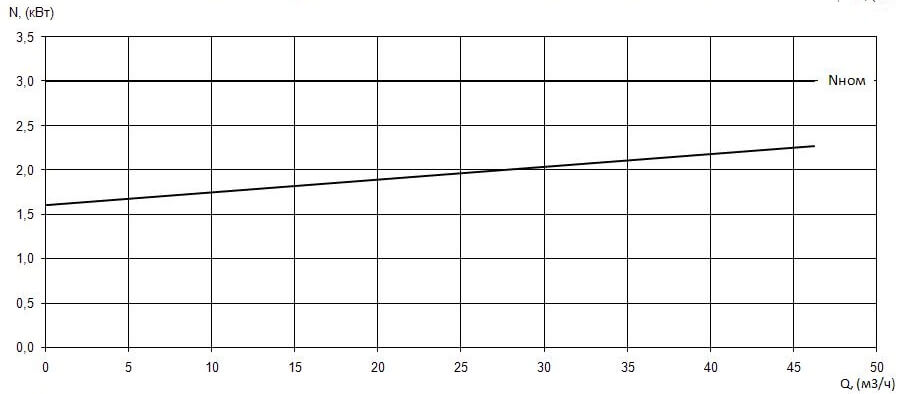

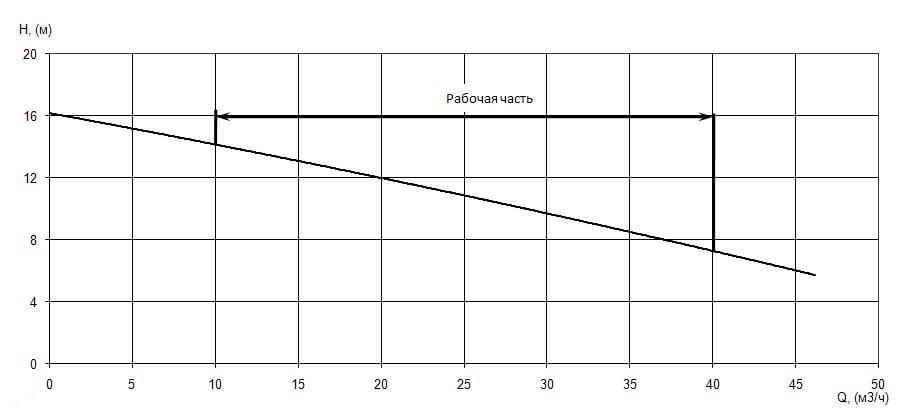

Характеристики насоса

Параметры электродвигателя

Ресурсы
