Погружной насос Иртыш ПФС 65/160.132-3/2-106

Расшифровка обозначения

Насос ПФС 65/160.132-3/2-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 – стационарный погружной (под опускное устройство);
0 – без шкафа защиты и управления;
6 – влаго - термозащита двигателя;

Шкаф защиты и управления

Опускное устройство упаковывается отдельно.
Габариты уточняются при заказе. Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!

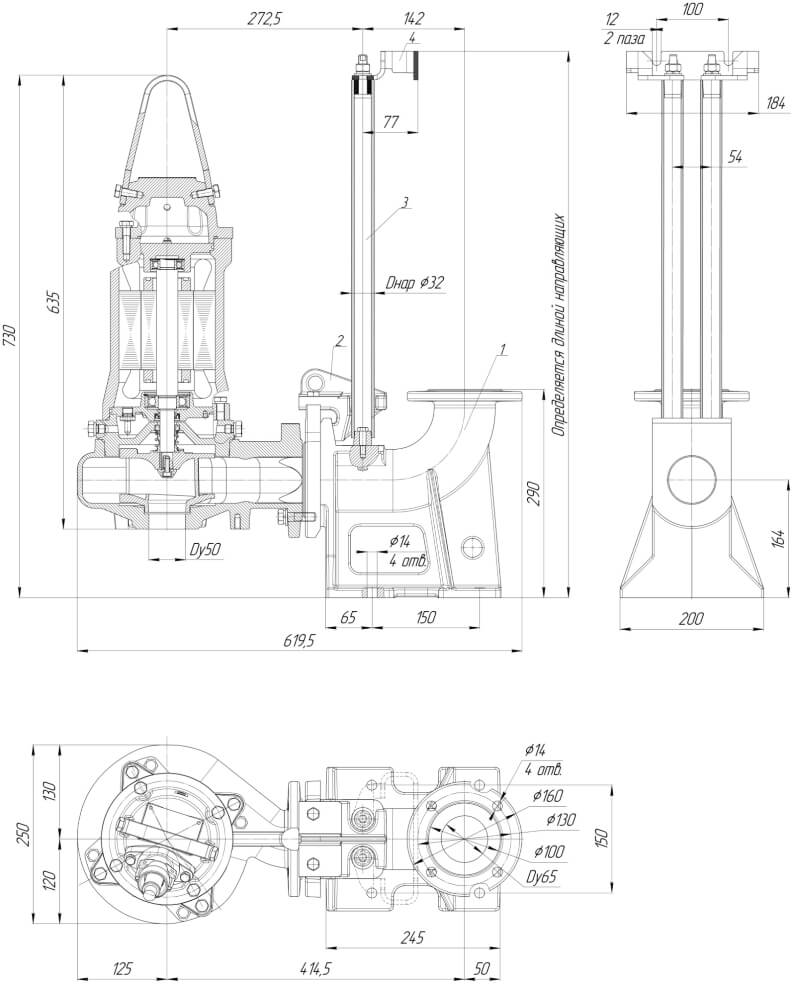

Габаритные размеры

 Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

Параметры рабочей точки

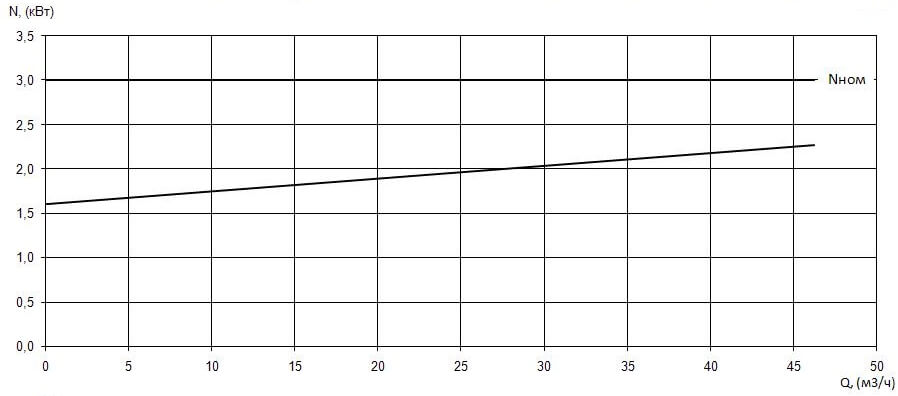

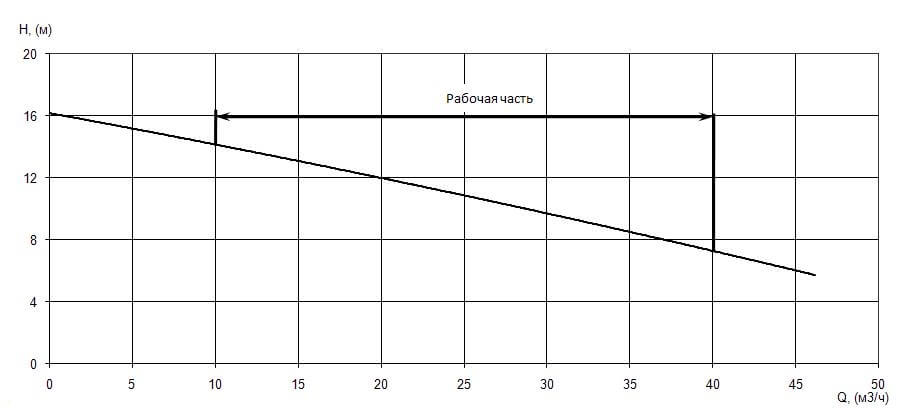

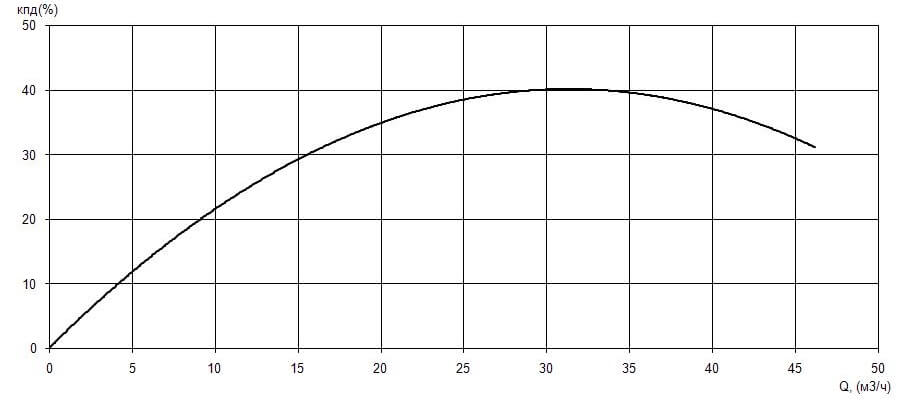

Характеристики насоса

Параметры электродвигателя

Ресурсы
