Насос ЦМК 150/400-75/4
Ц - центробежный;
М - Моноблочный;
К -консольный;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

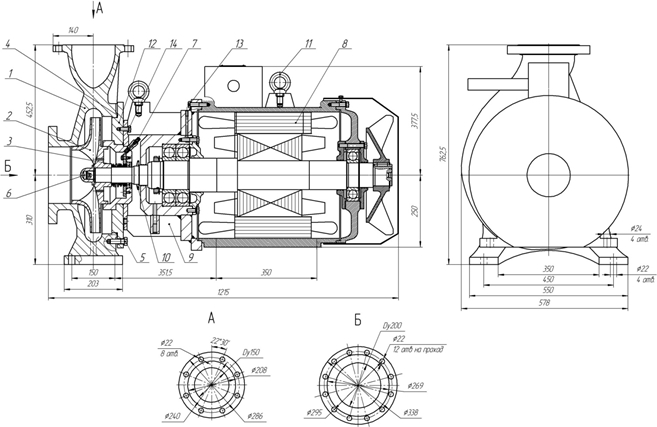

2. рабочее колесо;
3. торцовое уплотнение;
4. прокладка;
5. метизы крепления корпуса спирального и фланца проставки;
6. спецболт крепления колеса рабочего;
7. кран Маевского;
9. проставка;
10. отбойник;
11. рым-болт;
12. фланец;
13. метизы крепления проставки и корпуса электродвигателя;
14. метизы крепления проставки и фланца.
|

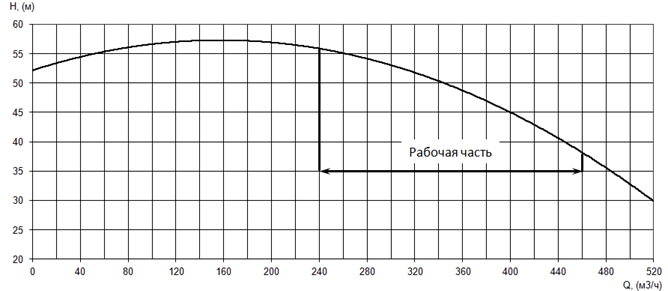

Производительность, Q |
400 |
м³/ч |
|
Напор, Н |
45 |
м |
|

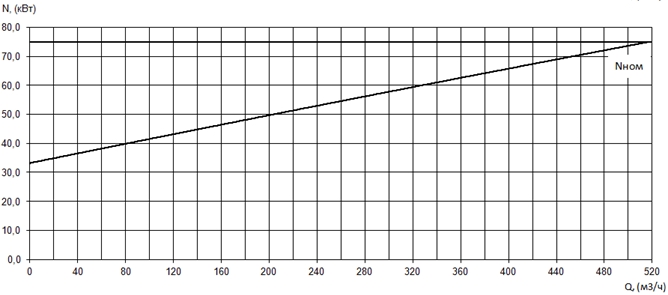

Потребляемая мощность в рабочей точке, Nпотр |
66 |
кВт |
|

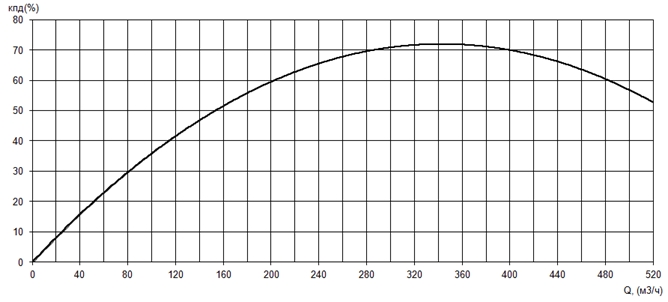

КПД агрегата, η |
70 |
% |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
142/82 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,3 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
830 |
