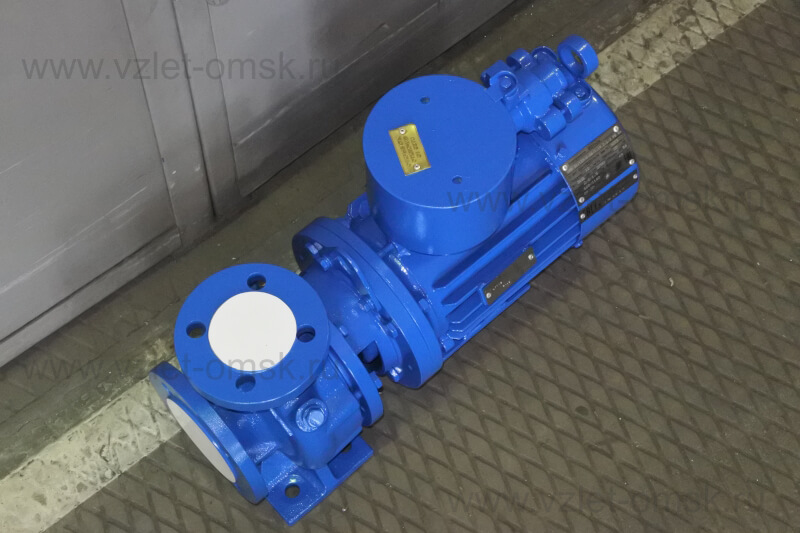

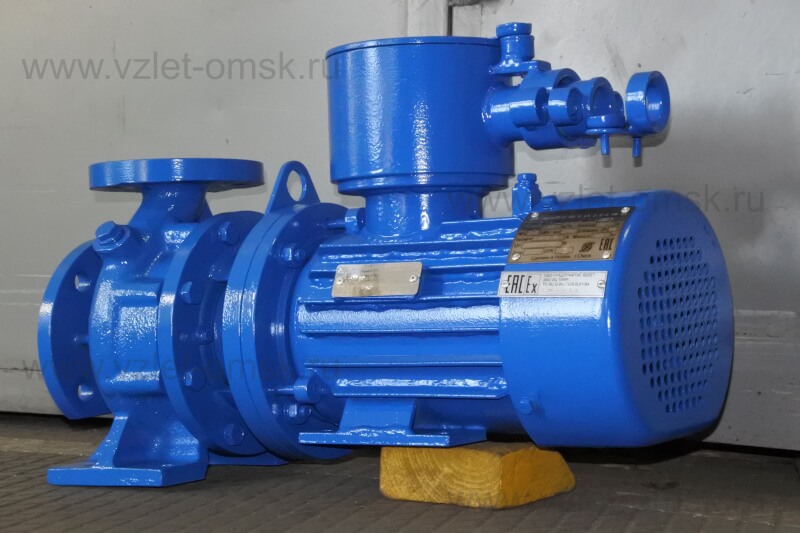

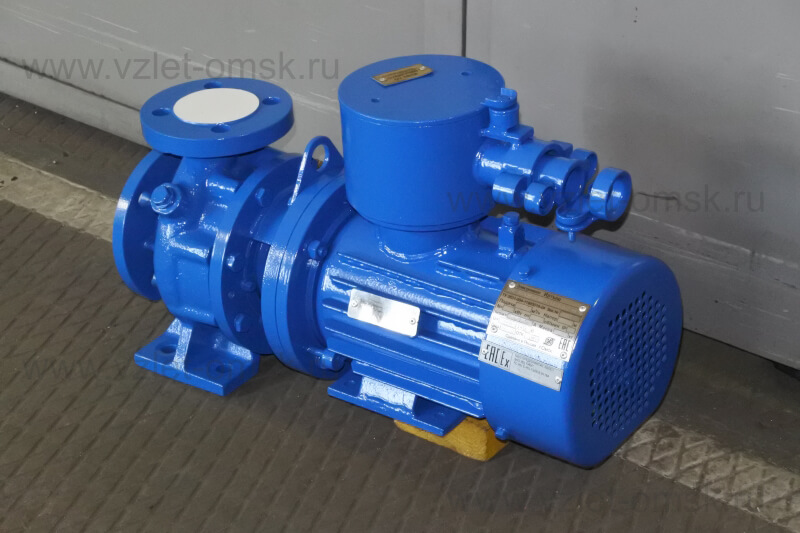

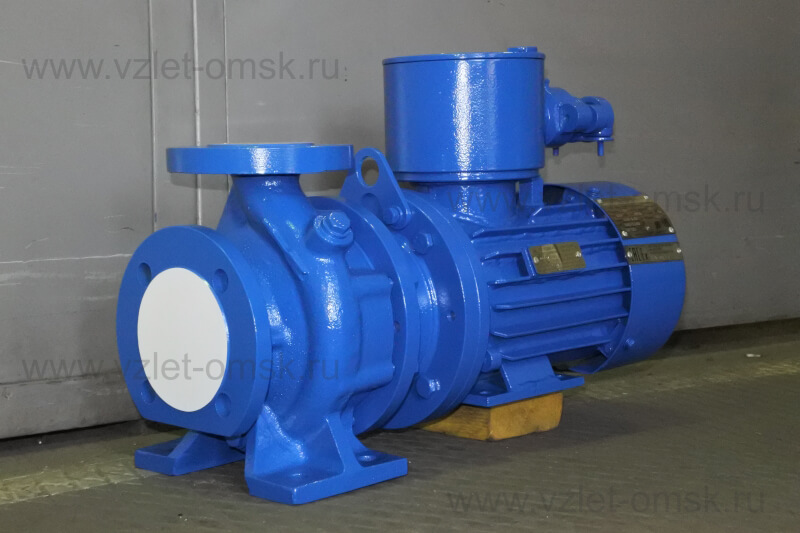

Насос Иртыш ЦМК 32/125-0,66/1,14.3/2 РВ Ех
- Описание
- Характеристики
Насос ЦМК 32/125-0,66/1,14.3/2 РВ Ех:
Ц - центробежный;
М - моноблочный;
К - консольный;
32 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
0,66/1,14 - тип питающей сети 660В/1140 В;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
РВ Ех - взрывозащищенное рудничное исполнение;

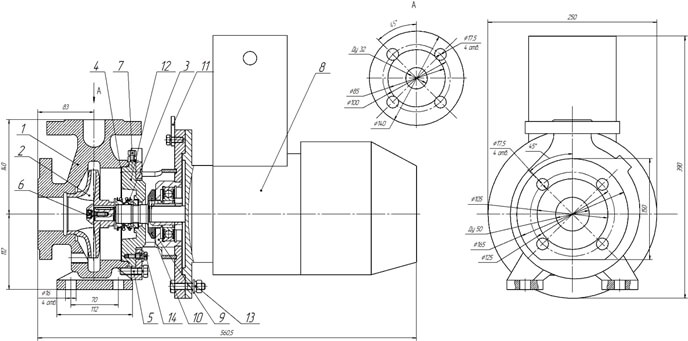

1. корпус спиральный;
2. рабочее колесо;
3. торцовое уплотнение;
4. прокладка;
5. метизы крепления корпуса спирального и фланца к проставке;
6. спецболт крепления колеса рабочего;
7. кран Маевского;
8. электродвигатель;
9. проставка;
10. отбойник;
11. рым-болт;
12. фланец;
13. метизы крепления проставки и корпуса электродвигателя;
14. метизы крепления проставки и фланца.
|

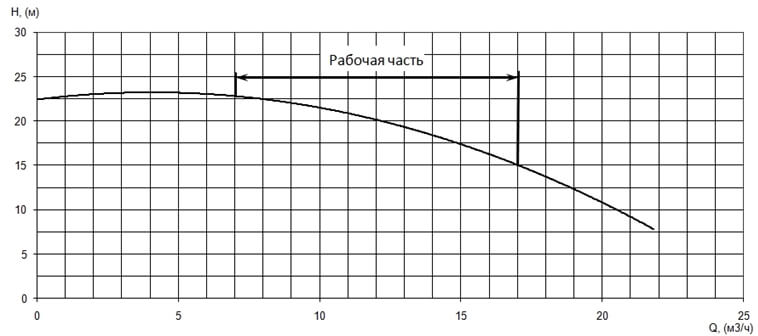

Производительность, Q |
12 м³/ч |
|
Напор, Н |
20 м |
|

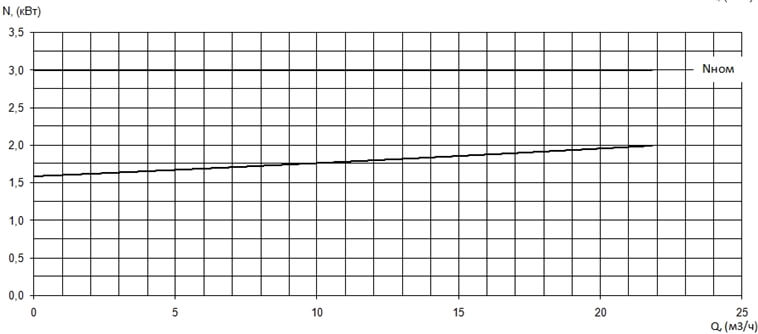

Потребляемая мощность в рабочей точке, Nпотр |
1,6 кВт |
|

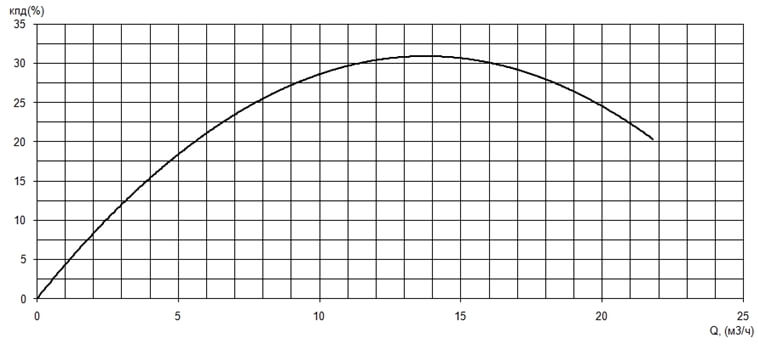

КПД агрегата, η |
30 % |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
32 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
3,5/2 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2835 |
|
Сos φ |
0,9 |
|
КПД эл. двигателя |
82,5 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
70 |
