Расшифровка обозначения
Насос Иртыш ЦМК 65/200-3/4:
Ц - центробежный;
М - моноблочный;
К - консольный;
- вариант исполнения рабочего колеса;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

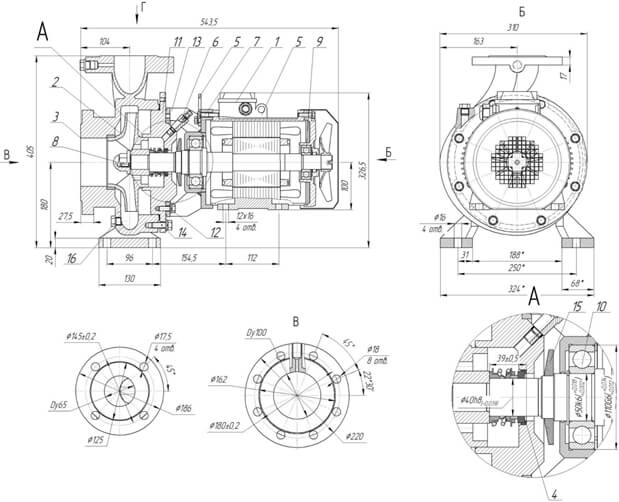

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Кран "Маевского";
7. Метизы крепления проставки к электродвигателю;
8. Метизы крепления колеса рабочего;
9. Подшипник задний;
10. Подшипник передний;
11. Фланец;
12. Метизы крепления проставки к фланцу;
13. Проставка;
14. Метизы крепления фланца к корпусу спиральному;
15. Отбойник;
16. Пробка для слива воды из корпуса спирального.

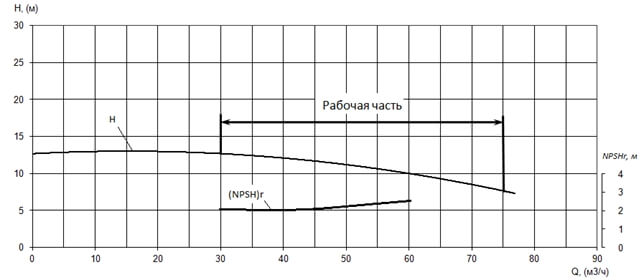

Параметры рабочей точки
|
Производительность, Q |
60 м³/ч |
|
Напор, Н |
10 м |
|

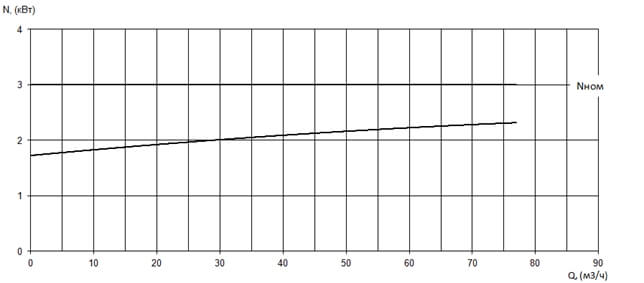

Потребляемая мощность в рабочей точке, Nпотр |
2,2 кВт |
|

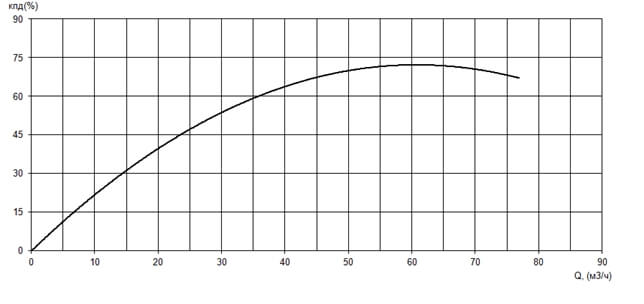

КПД агрегата, η |
72 % |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7,17 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1410 |
|
Сos φ |
0,82 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
80 |
