Насос Иртыш ЦМК 65/250-30/2

Насос Иртыш ЦМК 65/250-30/2

Цена по запросу
  • Описание
  • Характеристики
  • Видео
  • Документация

Расшифровка обозначения

Насос Иртыш ЦМК 65/250-30/2:
Ц - центробежный;
М - моноблочный;
К - консольный;
- вариант исполнения рабочего колеса;
65 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя.

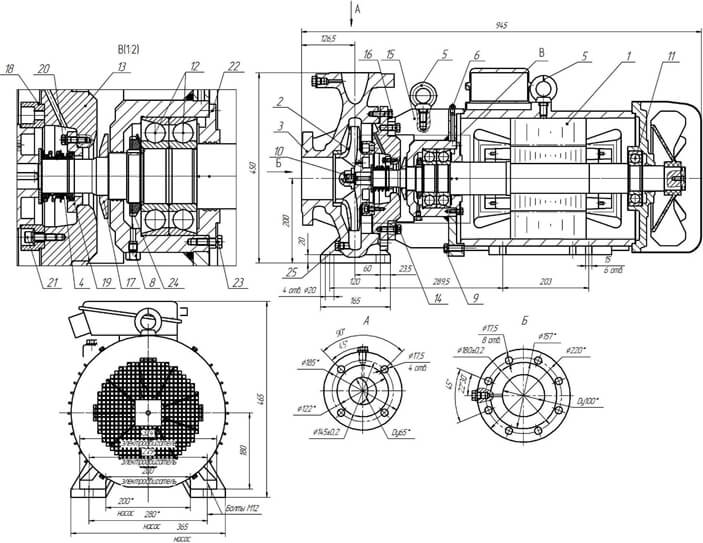

Габаритные размеры

Габаритные размеры

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Пресс-масленка;
7. Пробка сливная ;
8. Пробка для удаления отработанной смазки подшипников;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);

13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления проставки и фланца к корпусу спиральному;
17. Отбойник;
18. Крышка камеры;
19. Метизы крепления крышки камеры;
20. Фланец уплотнительный;
21. Метизы крепления фланца уплотнительного;
22. Крышка подшипника;
23. Метизы крепления крышки подшипника.

Параметры рабочей точки

Производительность, Q

72 м³/ч

Напор, Н

80 м

Потребляемая мощность в рабочей точке, Nпотр

72 кВт

КПД агрегата, η

54 %

Характеристики насоса

Вариант монтажа насоса

моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

65

Условный диаметр всасывающего патрубка, Ду, мм

100

Тип рабочего колеса

многоканальное

Максимальный размер перекачиваемых частиц, мм

0,2

Тип уплотнения вала

торцовое



Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

30

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

56/32,5

Число полюсов

2

Частота вращения, об/мин

2945

Сos φ

0,89

КПД эл. двигателя

91,3

Соединение обмоток по схеме

D/звезда

Класс нагревостойкости

F

Степень защиты электродвигателя

IP 54;

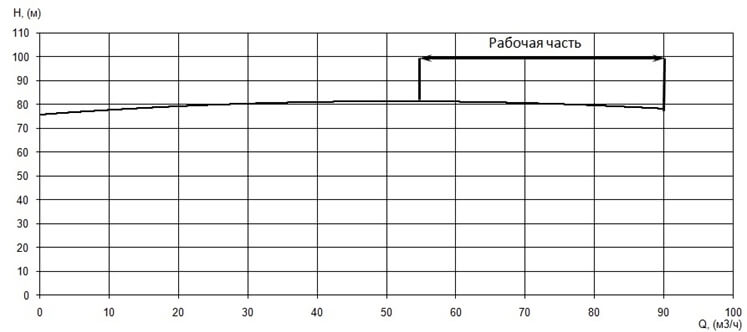

График характеристики напор/подача

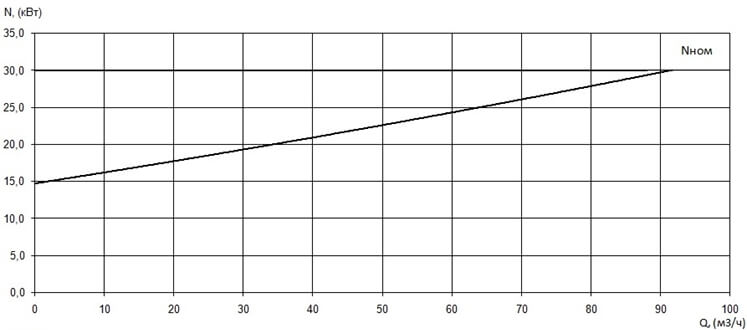

График мощность/производительность

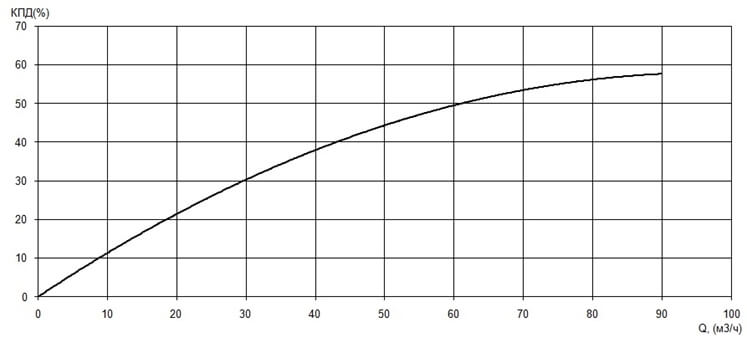

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

256


Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
чистая вода
Способ установки
наружный
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
30
Охлаждение
охлаждение вентилятором IP54
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Модель насоса
ЦМК
Расход
72
Напор
80
Тип всасывания
нормальновсасывающие
