Насос Иртыш ЦМК1 150/401-55/4 - Описание
- Характеристики
Расшифровка обозначения
Насос Иртыш ЦМК1 150/401-55/4:
Ц - центробежный;
М - моноблочный;
К - консольный;
1 - вариант исполнения рабочего колеса;
150 - номинальный диаметр напорного патрубка, мм;
401 - номинальный диаметр рабочего колеса, мм;
55 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

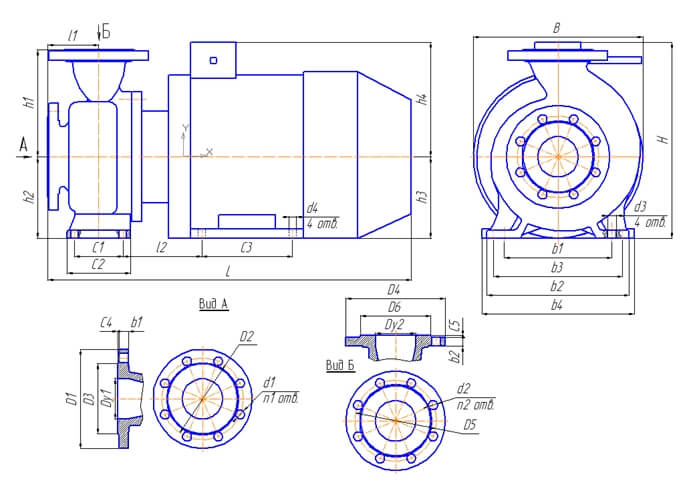

Габаритные размеры
|
h1 |
h2 |
h3 |
h4 |
l1 |
l2 |
C1 |
C2 |
C3 |
b1 (насос) |
b2 |
b3 (двигатель) |
b4 |
d3 |
d4 |
L |
H |
B |
|
452,5 |
310 |
225 |
315 |
160 |
351,5 |
150 |
203 |
311 |
450 |
550 |
356 |
425 |
22 |
19 |
1100 |
763 |
550 |
Вид А
Вид Б
|
b1 |
d1 |
n1 |
D1 |
D2 |
D3 |
Dy1 |
C4 |
|
30 |
22 |
12 |
338 |
295 |
269 |
200 |
3 |
|
b2 |
d2 |
n2 |
D4 |
D5 |
D6 |
Dy2 |
С5 |
|
26 |
22 |
8 |
286,5 |
240 |
208 |
150 |
3 |

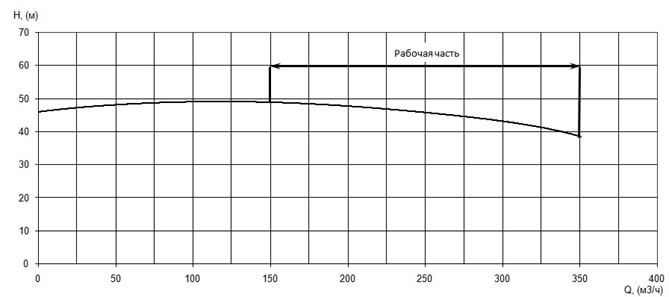

Параметры рабочей точки
|
Производительность, Q |
210 м³/ч |
|
Напор, Н |
45 м |
|

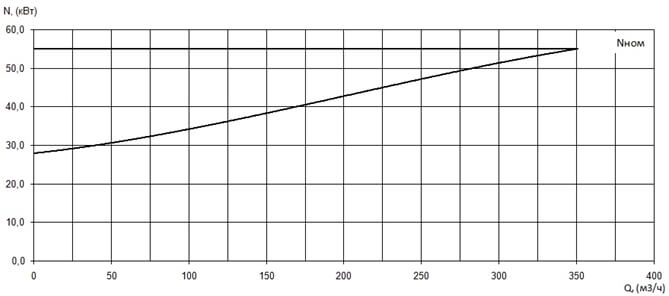

Потребляемая мощность в рабочей точке, Nпотр |
43 кВт |
|

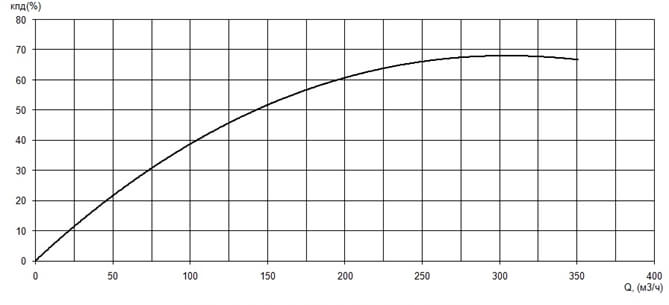

КПД агрегата, η |
63 % |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
55 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
101,8 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1475 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
93 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
630 |
