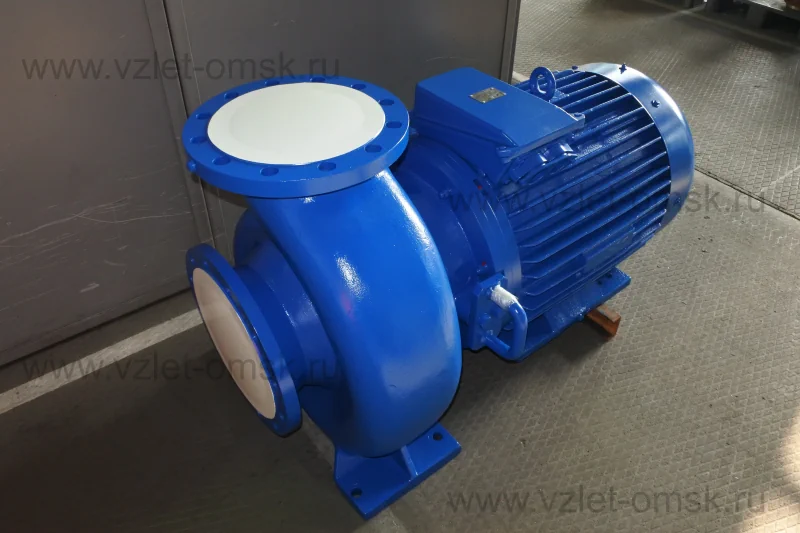

Насос ЦМК1 200/400-110/4
Ц - центробежный;
М - Моноблочный;
К - консольный;
1 - вариант исполнения рабочего колеса;
200 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
110 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

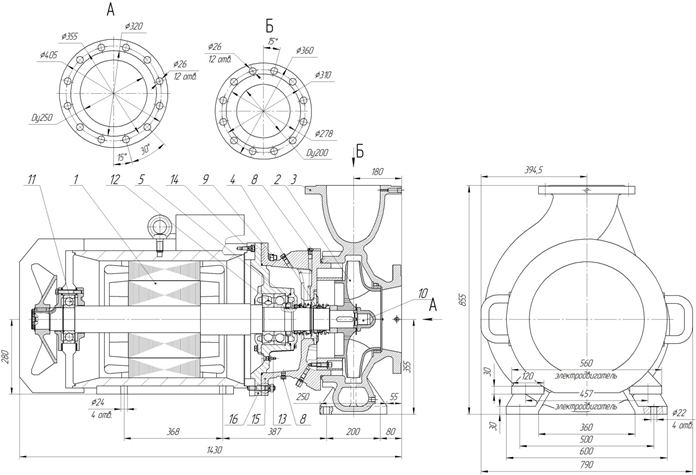

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
8. Пробка масляной камеры;
9. Метизы крепления масляной камеры к электродвигателю;
10. Метизы крепления колеса рабочего;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления кольца переходного к корпусу электродвигателя;
15. Масляная камера;
16. Стакан подшипников.
|

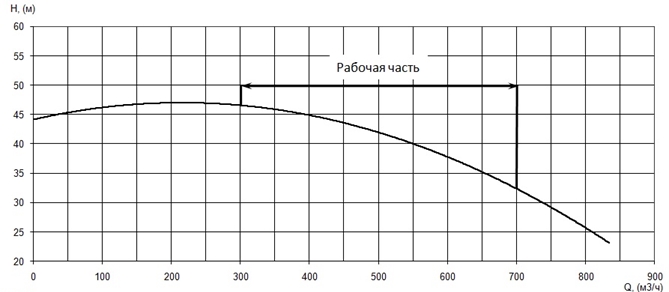

Производительность, Q |
500 |
м³/ч |
|
Напор, Н |
42 |
м |
|

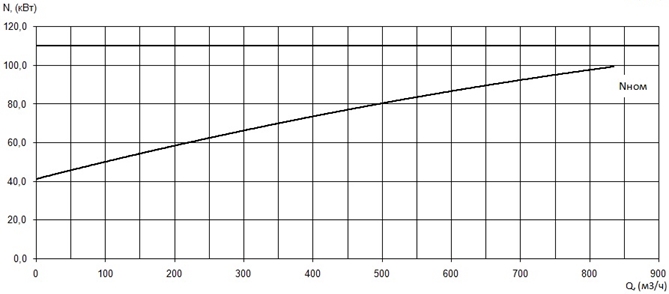

Потребляемая мощность в рабочей точке, Nпотр |
80 |
кВт |
|

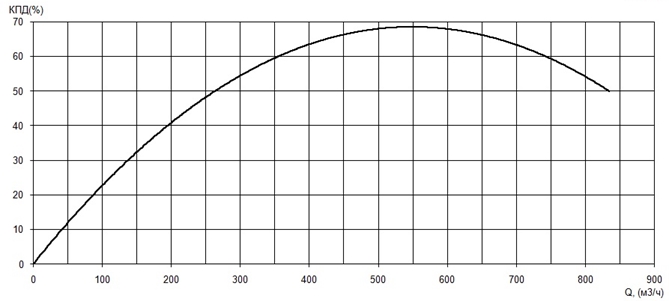

КПД агрегата, η |
68 |
% |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
250 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
110 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
202/116 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,87 |
|
КПД эл. двигателя |
95,1 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1300 |
