Насос ЦМК2 125/250-11/4 - Описание
- Характеристики

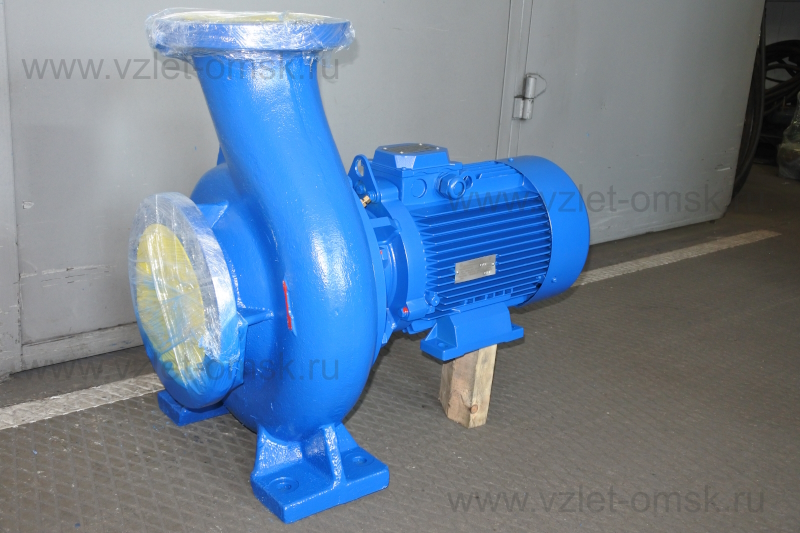

Насос ЦМК2 125/250-11/4
Ц - центробежный;
М - Моноблочный;
К -консольный;
2 - вариант исполнения рабочего колеса;
125 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

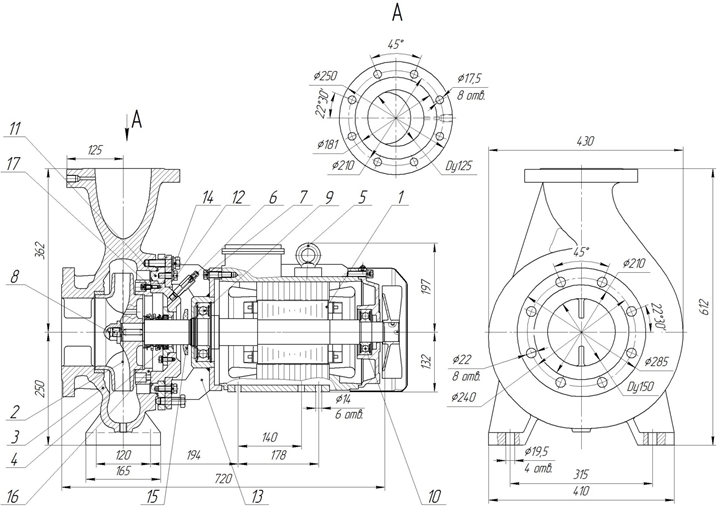

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Кран "Маевского";
7. Метизы крепления проставки к электродвигателю;
8. Метизы крепления колеса рабочего;
9. Подшипник;
11. Фланец;
12. Метизы крепления проставки к фланцу;
13. Проставка;
14. Метизы крепления фланца к корпусу спиральному;
15. Отбойник;
16. Фланец уплотнительный;
17.Метизы крепления фланца уплотнительного.
|

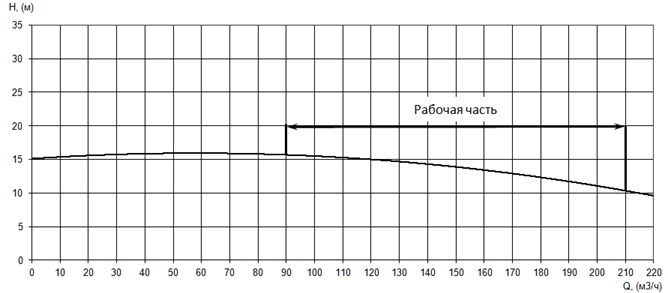

Производительность, Q |
120 |
м³/ч |
|
Напор, Н |
15 |
м |
|

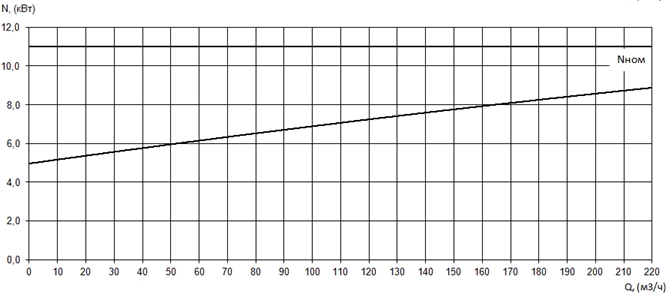

Потребляемая мощность в рабочей точке, Nпотр |
7,2 |
кВт |
|

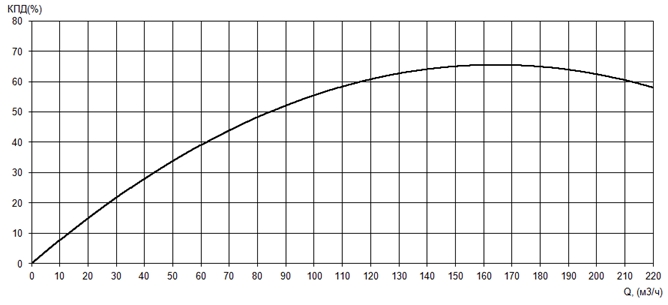

КПД агрегата, η |
61 |
% |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
22,9 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
200 |
