- Описание
- Характеристики
Расшифровка обозначения
Насос ЦМК2 40/315-18,5/2:
Ц - центробежный;
М - моноблочный;
К - консольный;
2 - вариант исполнения рабочего колеса;
40 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
18,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

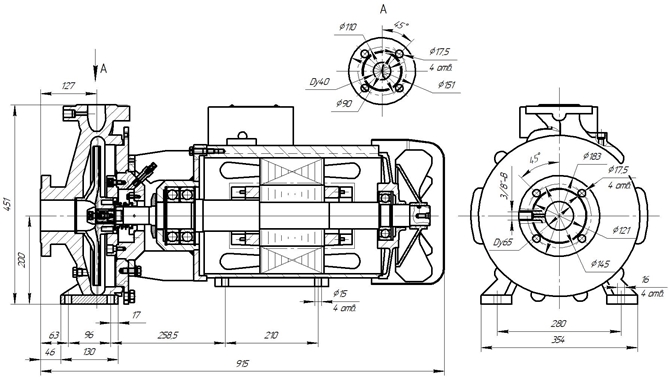

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочные проушины;
7. Кран Маевского;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления проставки и фланца к корпусу спиральному;
17. Отбойник;
18. Пробка для слива жидкости из полости корпуса спирального.

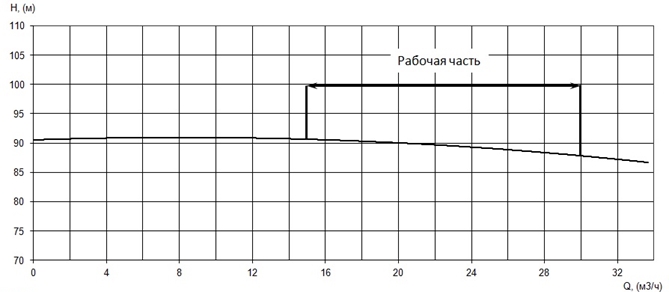

Параметры рабочей точки
|
Производительность, Q |
25 |
м³/ч |
|
Напор, Н |
89 |
м |
|

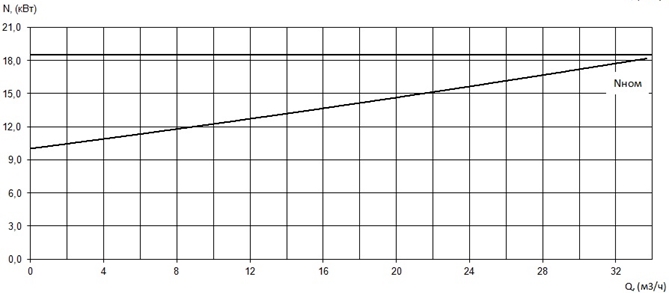

Потребляемая мощность в рабочей точке, Nпотр |
16 |
кВт |
|

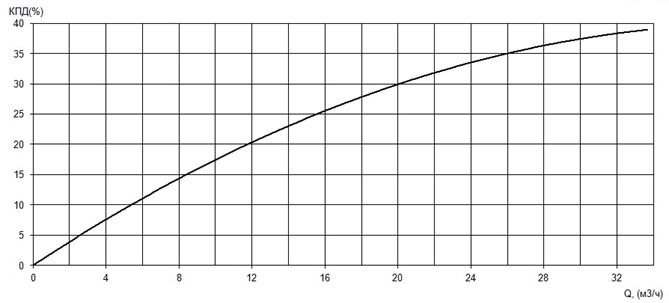

КПД агрегата, η |
34 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
40 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
34,5/20,0 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2930 |
|
Сos φ |
0,91 |
|
КПД эл. двигателя |
89,7 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
230 |
