Насос Иртыш ЦМК2 50/315-30/2
- Описание
- Характеристики

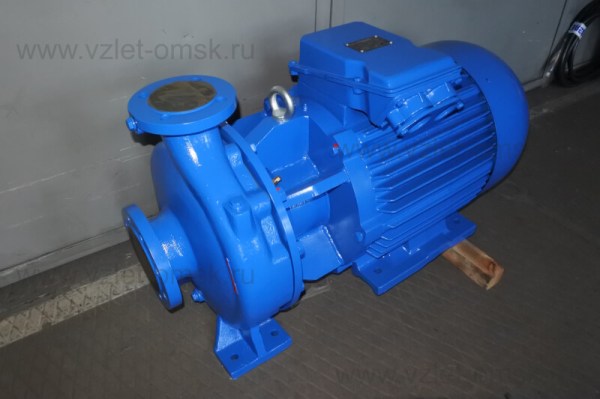

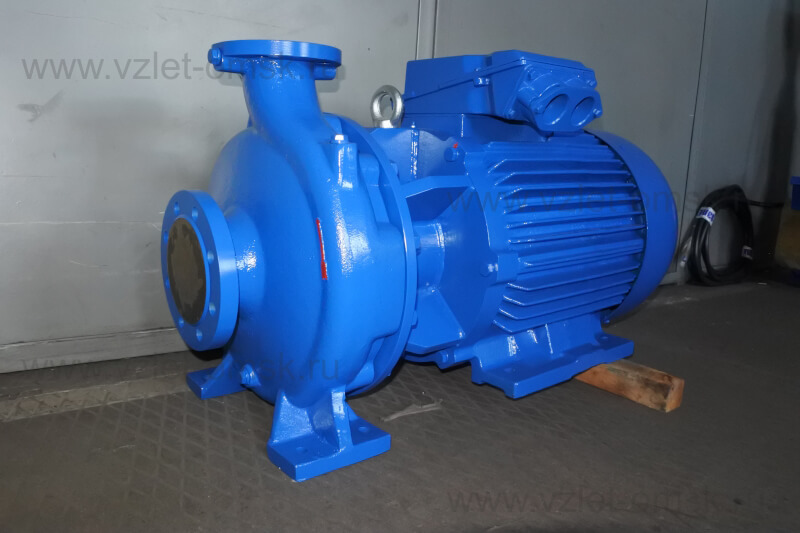

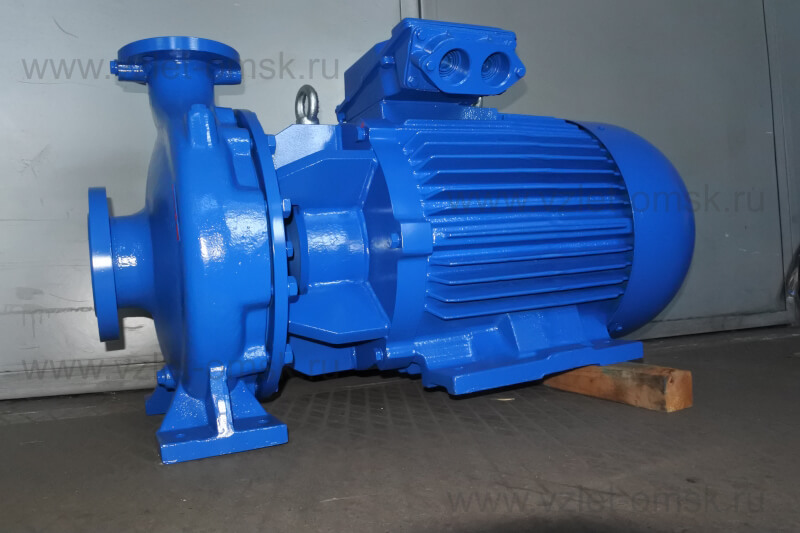

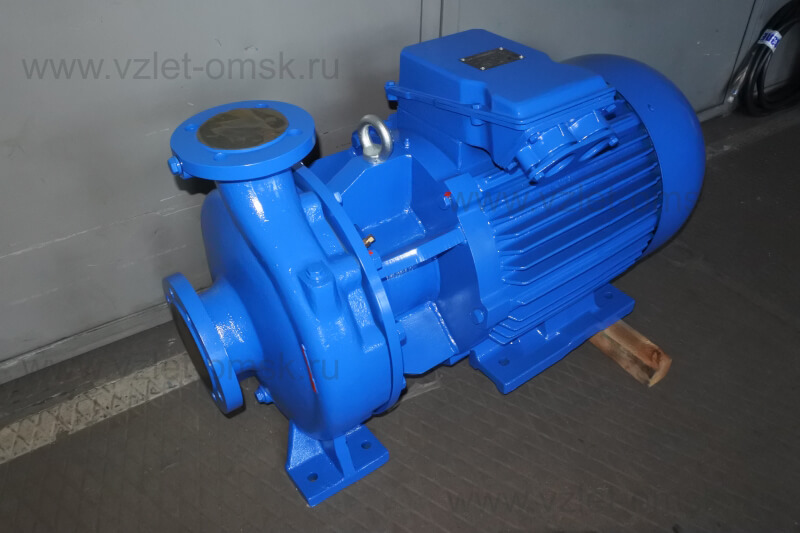

Насос ЦМК2 50/315-30/2
Ц - центробежный;
М - Моноблочный;
К - консольный;
2 - тип исполнения рабочего колеса;
50 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

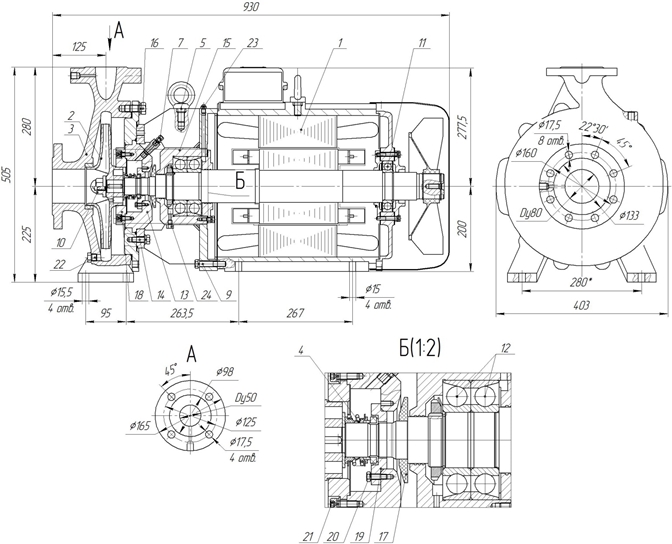

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
7. Кран «Маевского»;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Фланец уплотнительный;
19. Крышка торцового уплотнения;
20. Метизы крепления крышки торцового уплотнения к фланцу;
21. Метизы крепления фланца уплотнительного;
22. Пробка для слива воды из корпуса спирального.
|

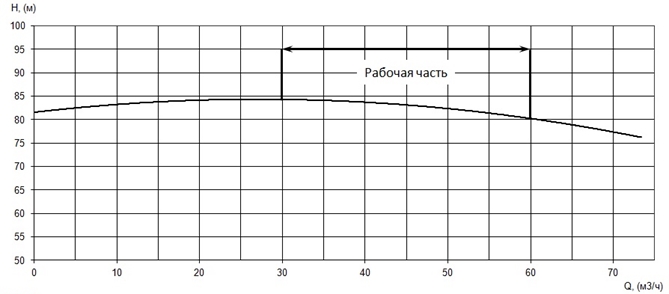

Производительность, Q |
50 |
м³/ч |
|
Напор, Н |
82,5 |
м |
|

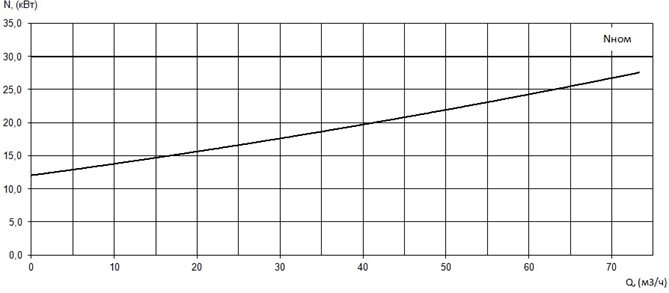

Потребляемая мощность в рабочей точке, Nпотр |
22 |
кВт |
|

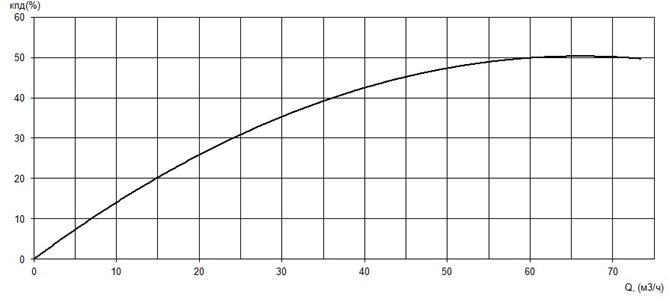

КПД агрегата, η |
48 |
% |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
56/32,5 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2945 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
91,3 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
250 |
