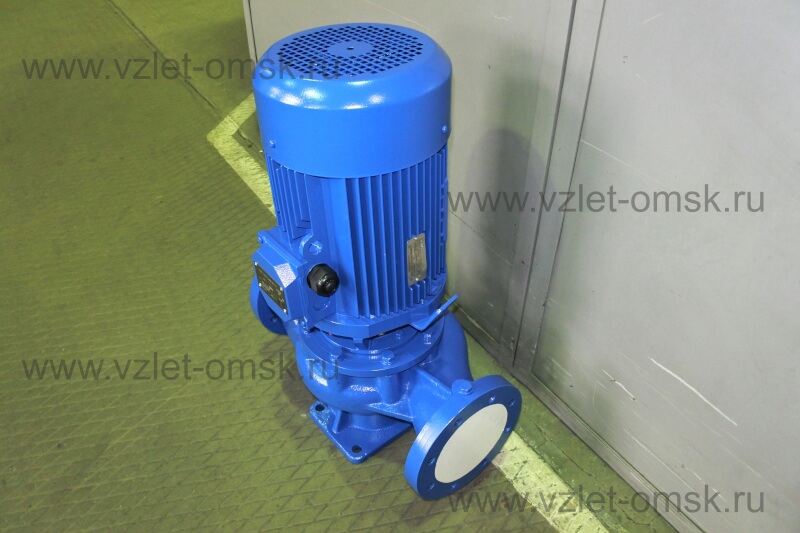

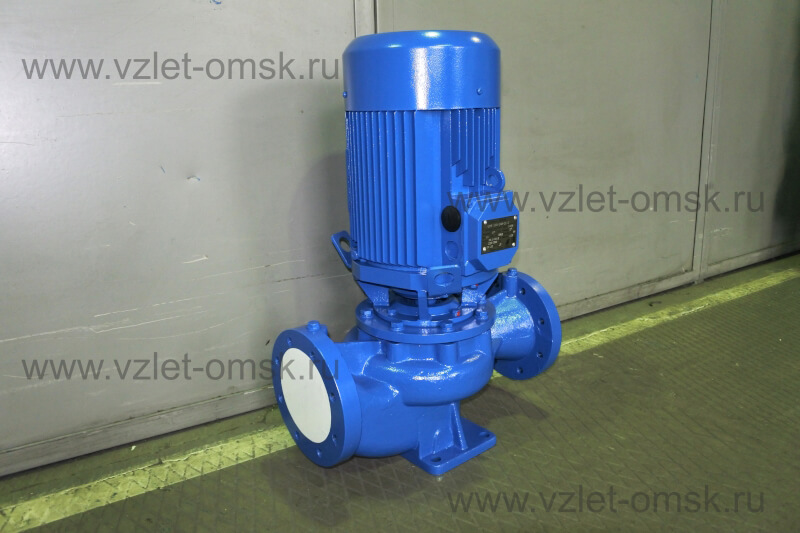

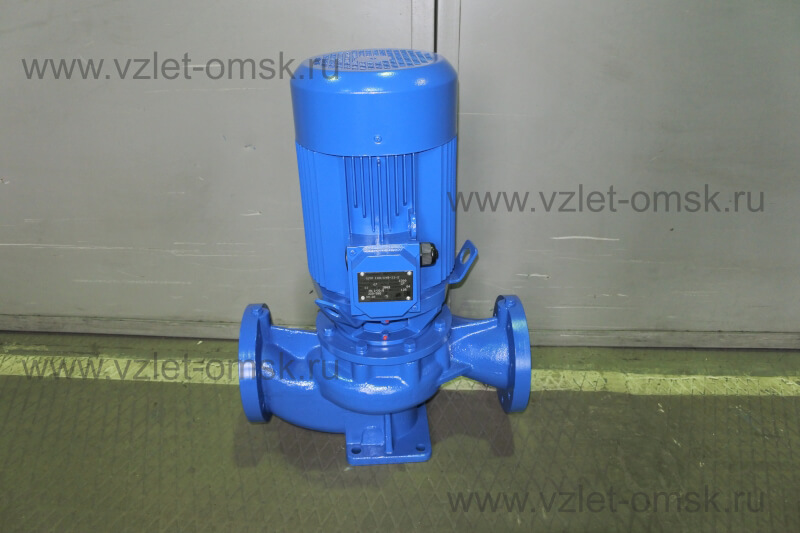

Насос Иртыш ЦМЛ 100/145-11/2
- Описание
- Характеристики
- Видео
Насос Иртыш ЦМЛ 100/145-11/2:
Ц - центробежный;
М - моноблочный;
Л -линейный;
100 - номинальный диаметр напорного патрубка, мм;
145 - номинальный диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

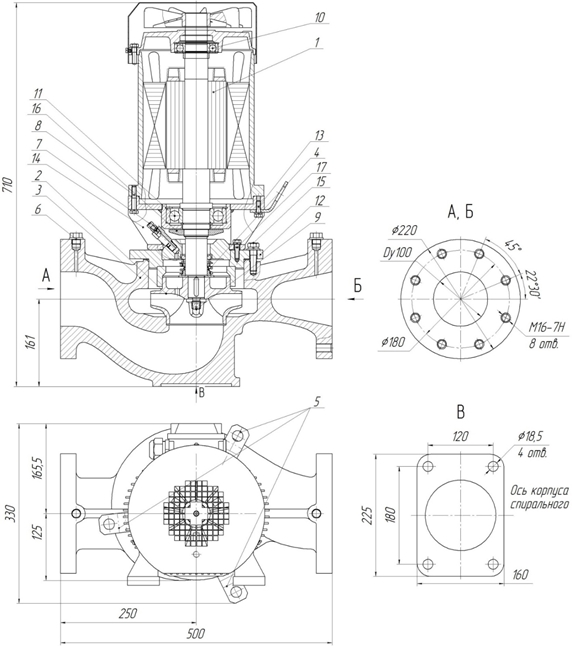

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочные проушины;
6. Вывод на датчик давления;
7. Кран "Маевского";
8. Метизы крепления проставки к электродвигателю;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник (-ки);
12. Фланец;
13. Метизы крепления проставки к фланцу;
14. Проставка;
15. Метизы крепления фланца к корпусу спиральному;
16. Отбойник;
17. Метизы крепления фланца.
|

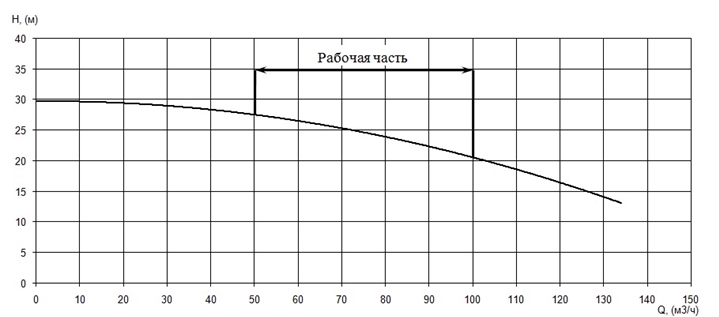

Производительность, Q |
70 м³/ч |
|
Напор, Н |
25 м |
|

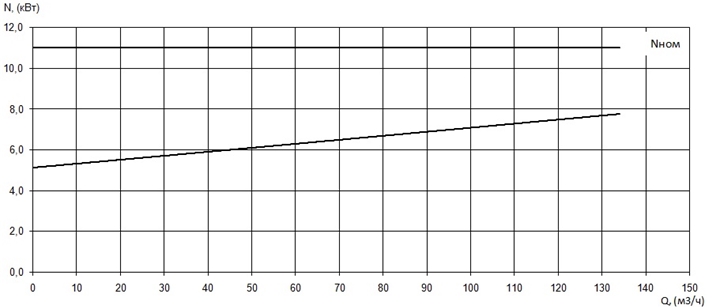

Потребляемая мощность в рабочей точке, Nпотр |
6,5 кВт |
|
КПД агрегата, η |
75 % |
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
38,1/22 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2862 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
125 |
