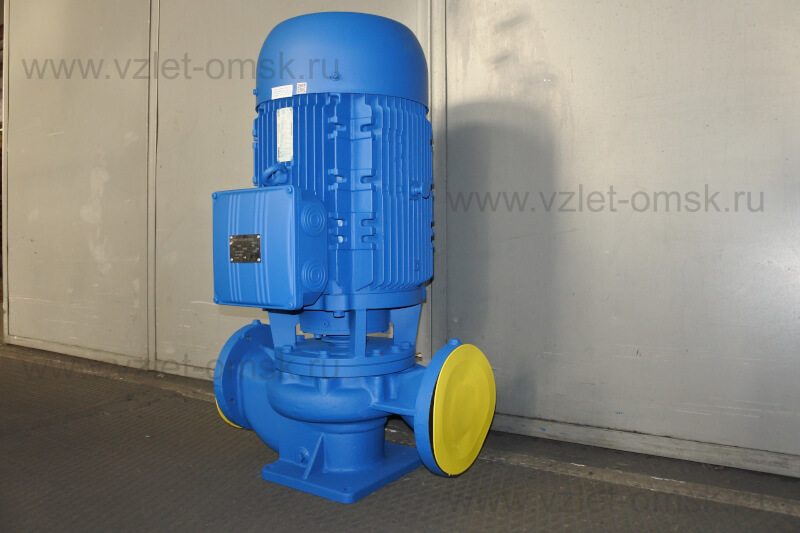

Насос Иртыш ЦМЛ 125/190-30/2 - Описание
- Характеристики
- Видео
Насос Иртыш ЦМЛ 125/190-30/2:
Ц - центробежный;
М - моноблочный;
Л -линейный;
125 - номинальный диаметр напорного патрубка, мм;
190 - номинальный диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

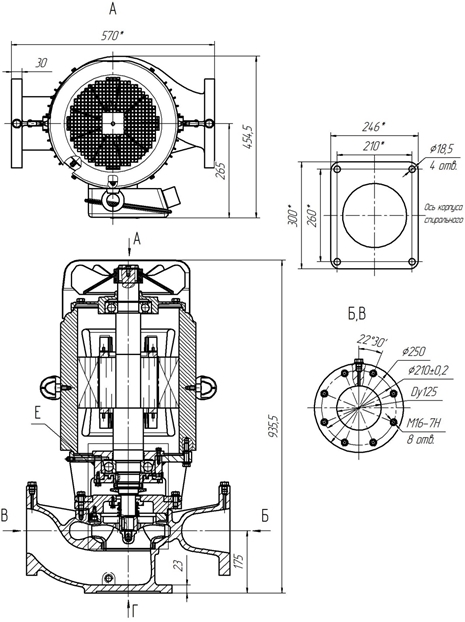

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Пресс-масленка;
6. Пробка отвода смазки;
7. Кран "Маевского";
8. Метизы фиксации подшипников;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
18. Проушина строповочная;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры;
21. Фланец уплотнительный;
22. Метизы крепления фланца уплотнительного;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к проставке;
25. Пробка для слива воды из корпуса спирального;
26. Крышка подшипник;
27. Метизы крепления крышки подшипника к проставке;
28. Втулка лабиринтная.
|

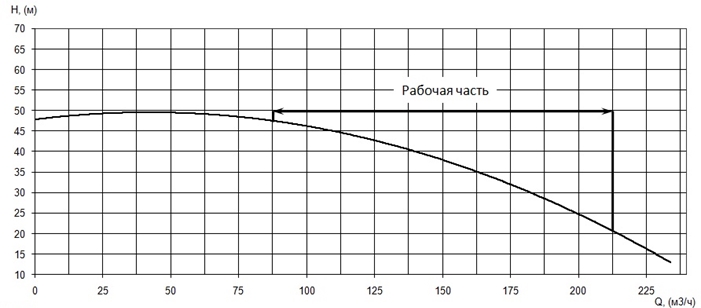

Производительность, Q |
111 м³/ч |
|
Напор, Н |
45 м |
|

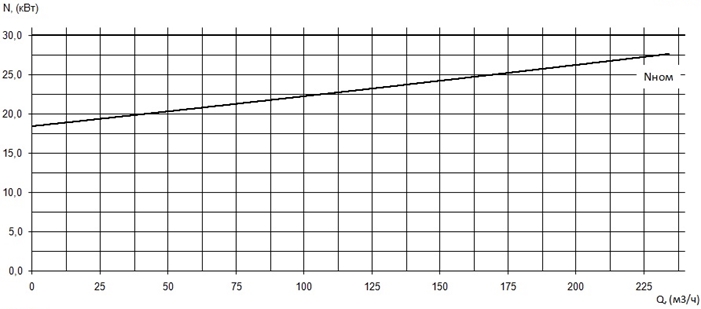

Потребляемая мощность в рабочей точке, Nпотр |
22,5 кВт |
|

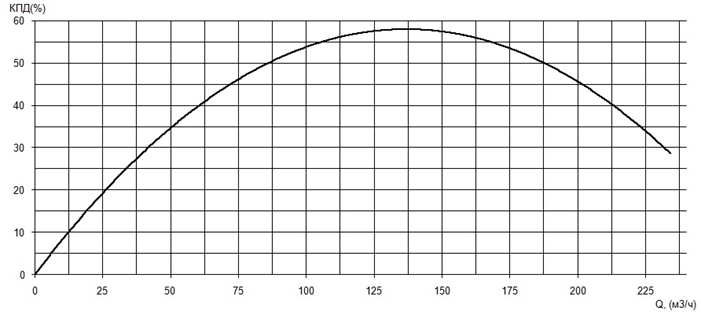

КПД агрегата, η |
55 % |
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
56,0/32,5 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2945 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
91,5 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
625 |
