Насос ЦМЛ 150/350.Ч-45/4
Ц - центробежный;
М - моноблочный;
Л - линейный;
150 - номинальный диаметр напорного патрубка, мм;
350 - номинальный диаметр рабочего колеса, мм;
Ч - для совместной работы с частотным преобразователем;
45 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

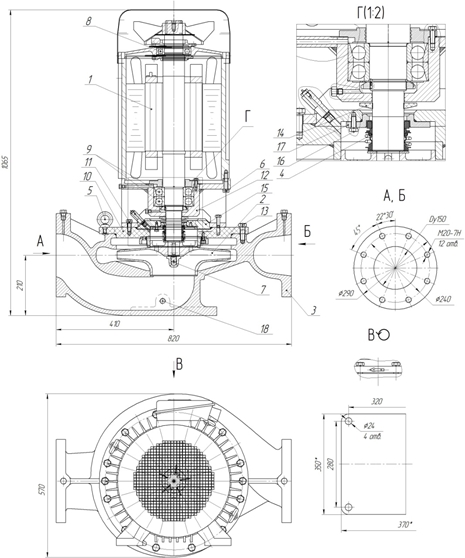

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Метизы крепления проставки к электродвигателю;
7. Метизы крепления колеса рабочего;
8. Подшипник;
9. Подшипник (-ки);
10. Фланец;
12. Проставка;
13. Метизы крепления фланца к корпусу спиральному;
14. Отбойник;
15. Фланец уплотнительный;
16. Метизы крепления крышки камеры к фланцу;
17. Крышка камеры;
18. Пробка для слива воды из корпуса спирального.
|

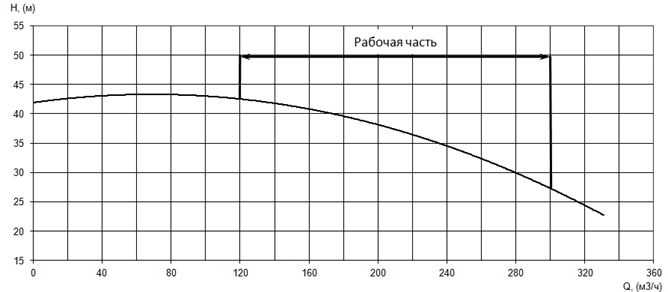

Производительность, Q |
235 |
м³/ч |
|
Напор, Н |
35 |
м |
|

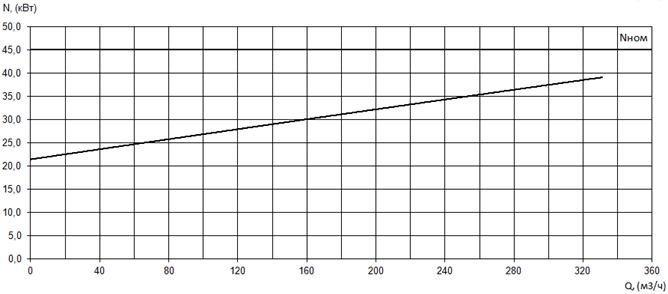

Потребляемая мощность в рабочей точке, Nпотр |
34 |
кВт |
|

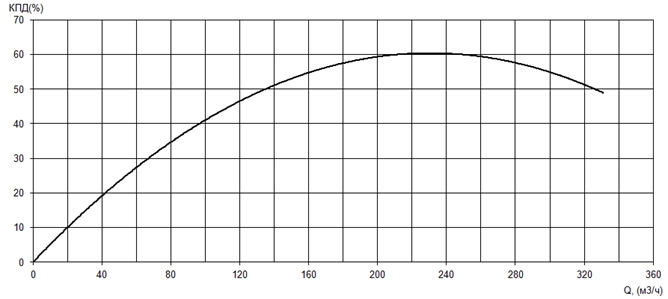

КПД агрегата, η |
60 |
% |
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
150 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
45 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
87/50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1470 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
92,5 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
557 |
