Насос Иртыш ЦМЛ 200/390.Ч.Т-90/4

Насос Иртыш ЦМЛ 200/390.Ч.Т-90/4:

Ц - центробежный;
М - моноблочный;
Л -линейный;
200 - номинальный диаметр напорного патрубка, мм;
390 - номинальный диаметр рабочего колеса, мм;
Ч - насос подготовлен под частотное регулирование;
Т - на фланцах штуцера R 1/8 для измерения давления;
90 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

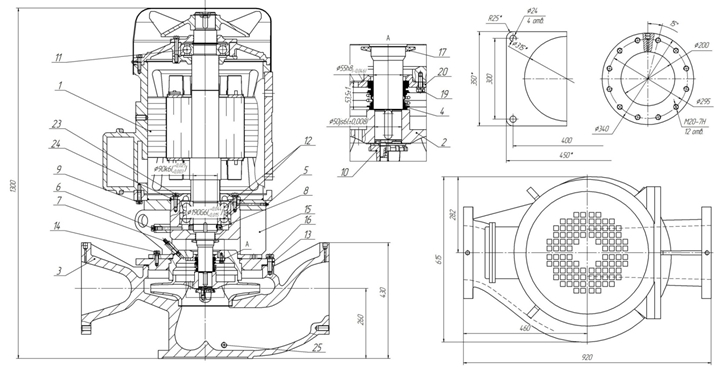

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Пресс-масленка;
6. Пробка;
7. Кран "Маевского";
8. Метизы фиксации подшипников;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к проставке;
25. Пробка для слива воды из корпуса спирального.
