Насос Иртыш ЦМЛ 50/122-1,5/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
50 - номинальный диаметр трубного присоединения, мм;
122 - номинальный диаметр рабочего колеса, мм;
1,5 - номинальная мощность электродвигателя, кВт;
2- число полюсов электродвигателя.
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочные проушины;
7. Кран Маевского;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления проставки и фланца к корпусу спиральному;
17. Отбойник;
18. Пробка для слива жидкости из полости корпуса спирального.
|

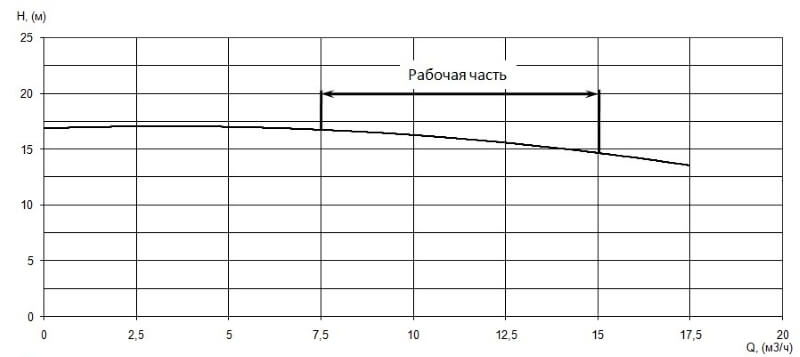

Производительность, Q |
11 м³/ч |
|
Напор, Н |
16 м |
|

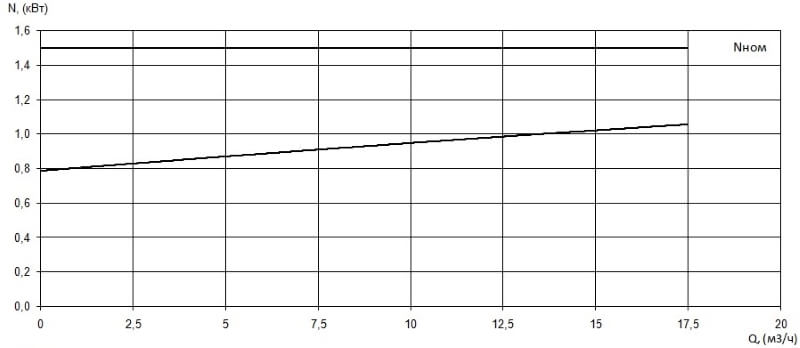

Потребляемая мощность в рабочей точке, Nпотр |
0,9 кВт |
|

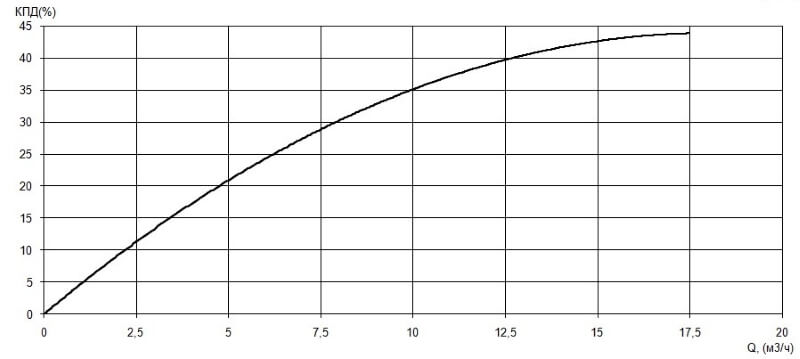

КПД агрегата, η |
37% |
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
50 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
1,5 |
|
Напряжение, В | 220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
6,56/3,79 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,82 |
|
КПД эл. двигателя, % |
87 |
|
Соединение обмоток по схеме |
△/★ |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
46 |
