Насос ЦМЛ 65/164.Т-4/2
- Описание
- Характеристики
- Видео
Расшифровка обозначения

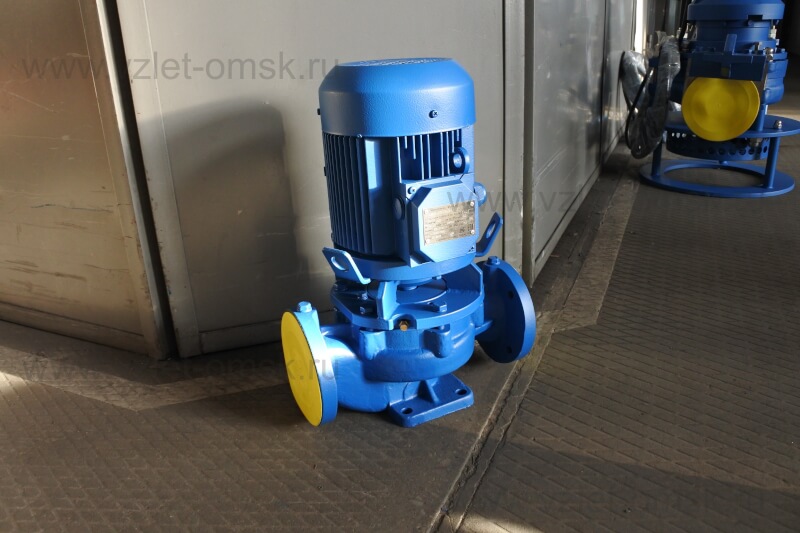

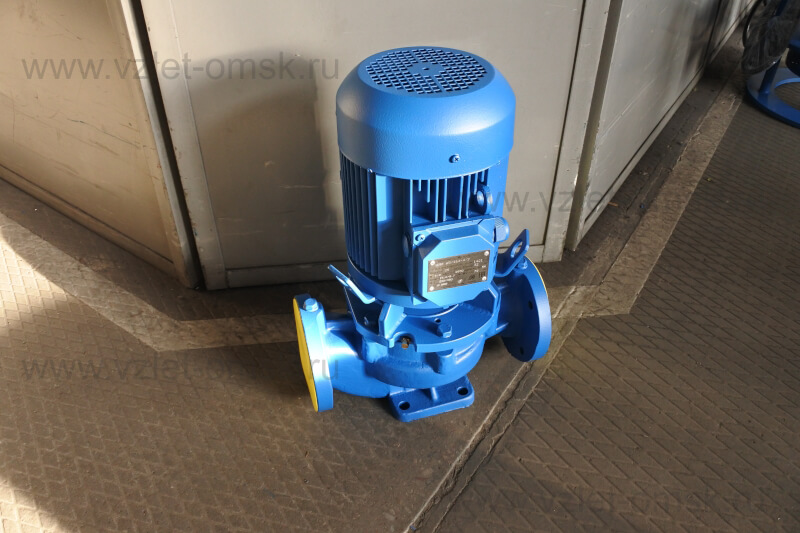

Насос Иртыш ЦМЛ 65/164.Т-4/2
Ц - центробежный;
М - моноблочный;
Л -линейный;
65 - номинальный диаметр напорного патрубка, мм;
164 - номинальный диаметр рабочего колеса, мм;
Т - ответные фланцы с метизами и прокладками, двигатель IP 55, насос укомплектован манометрами в комплекте с трехходовыми клапанами и задвижками на входе и выходе;
4 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

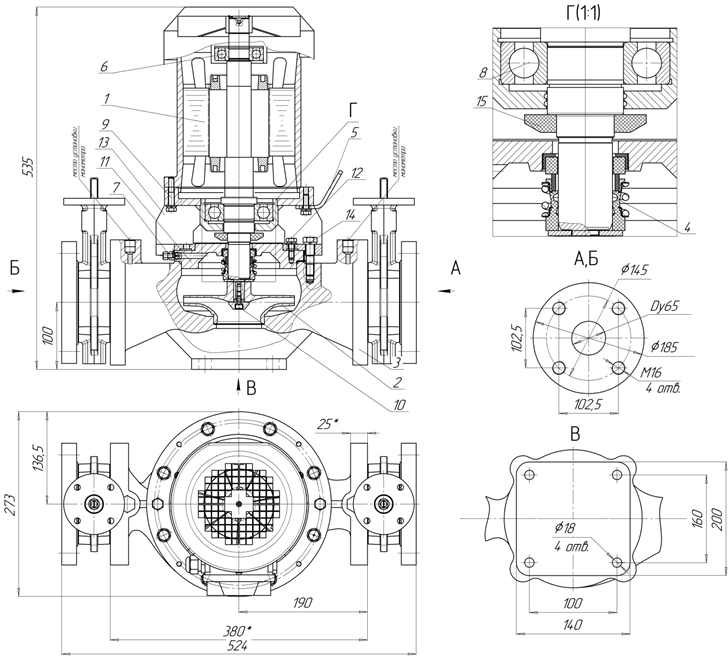

Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Строповочная проушина;
6. Подшипник;
7. Кран "Маевского";
8. Подшипник;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Фланец;
12. Метизы крепления проставки к фланцу;
13. Проставка;
14. Метизы крепления проставки к корпусу спиральному;
15. Отбойник.
Габаритные размеры

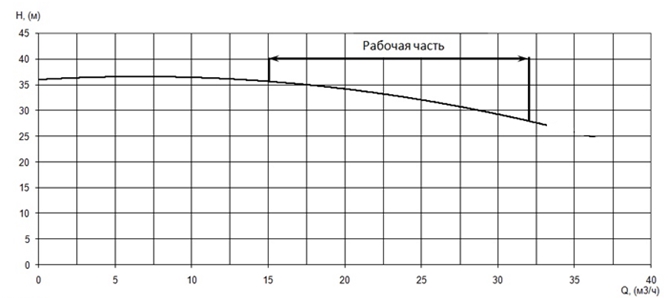

Параметры рабочей точки
|
Производительность, Q |
25 |
м³/ч |
|
Напор, Н |
32 |
м |
|

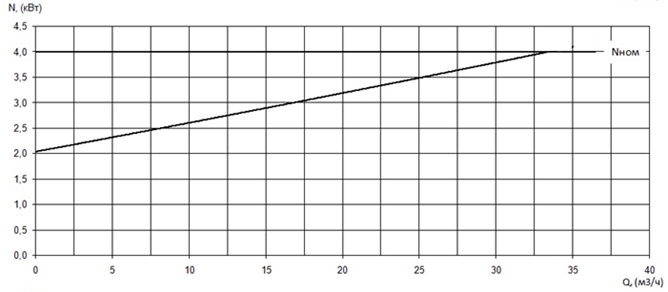

Потребляемая мощность в рабочей точке, Nпотр |
3,5 |
кВт |
|

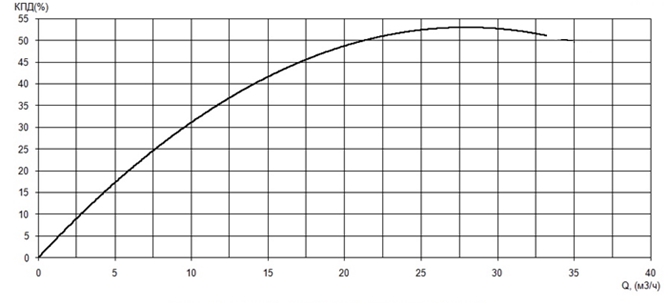

КПД агрегата, η |
53 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
4 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
8,7 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
83 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 55; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
75 |
