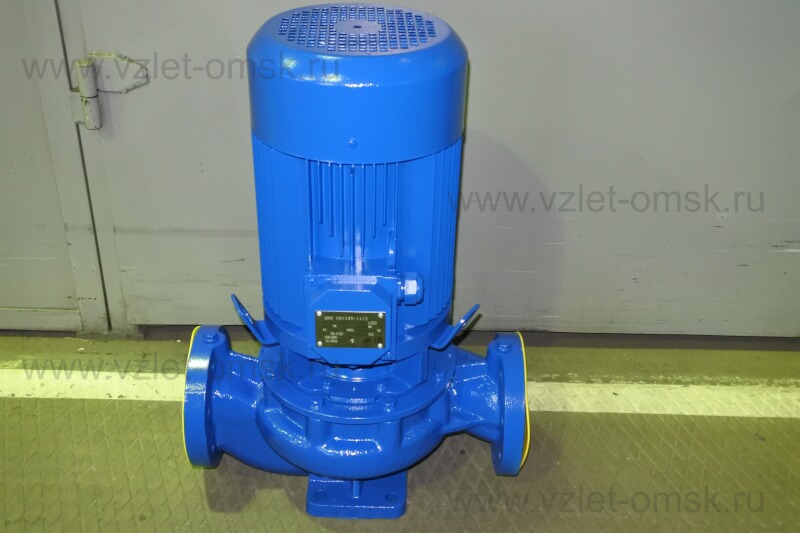

Насос Иртыш ЦМЛ 80/187-11/2 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ЦМЛ 80/187-11/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
80 - номинальный диаметр напорного патрубка, мм;
187 - номинальный диаметр рабочего колеса, мм;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

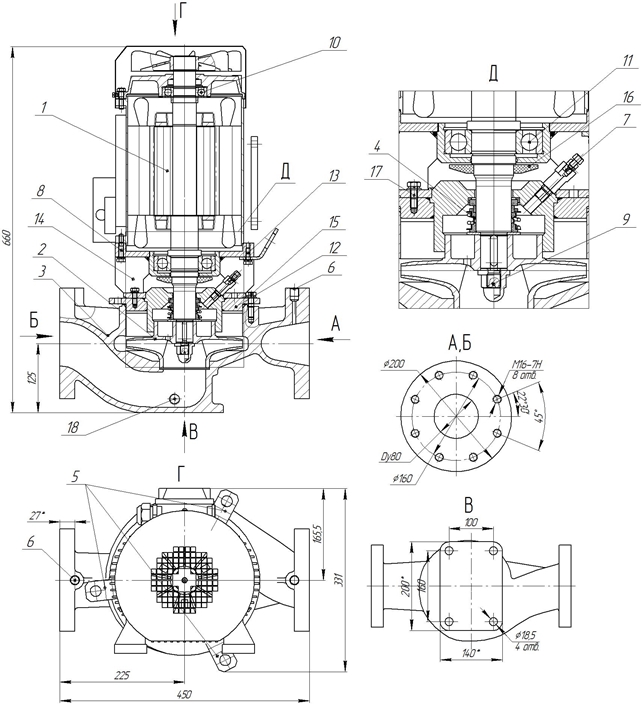

Габаритные размеры
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Цапфы;
6. Место для подключение манометра;
7. Кран "Маевского";
8. Метизы крепления проставки к электродвигателю;
9. Метизы крепления колеса рабочего;
10. Подшипник;
11. Подшипник;
12. Фланец;
13. Метизы крепления цапф;
14. Проставка;
15. Метизы крепления фланца к корпусу спиральному;
16. Отбойник;
17. Метизы крепления проставки к фланцу;
18. Пробка для слива воды из корпуса спирального.

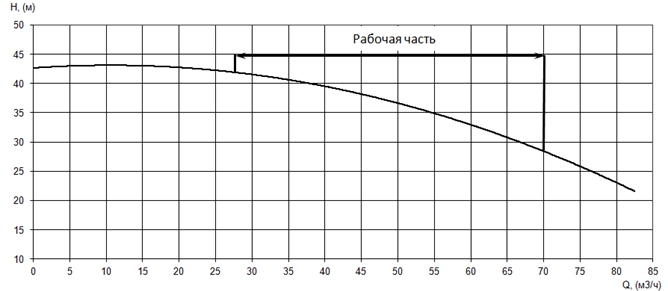

Параметры рабочей точки
|
Производительность, Q |
49 |
м³/ч |
|
Напор, Н |
37 |
м |
|

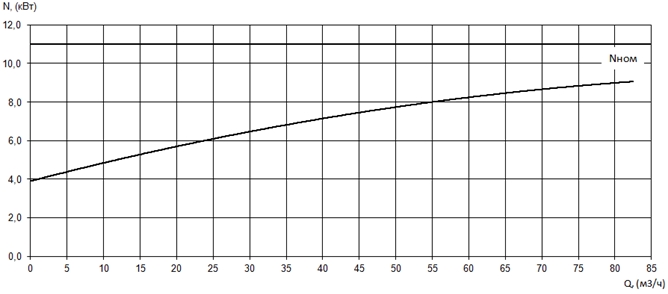

Потребляемая мощность в рабочей точке, Nпотр |
7,8 |
кВт |
|

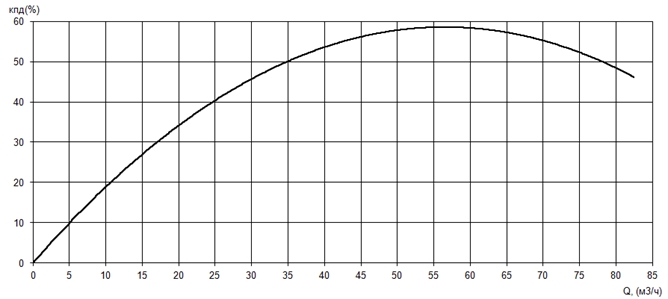

КПД агрегата, η |
58 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
80 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
22 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2862 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
88 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 55; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
120 |
