Насос Иртыш ЦНК 100/315.295-90/2-400
- Описание
- Характеристики

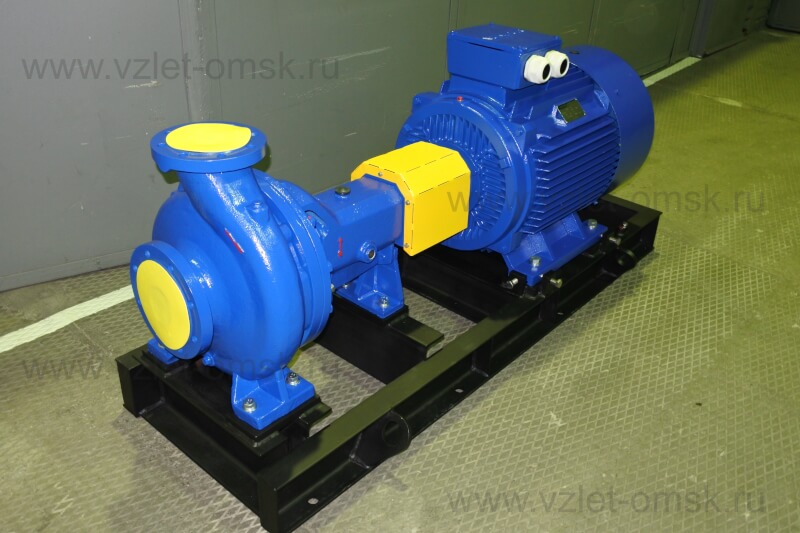

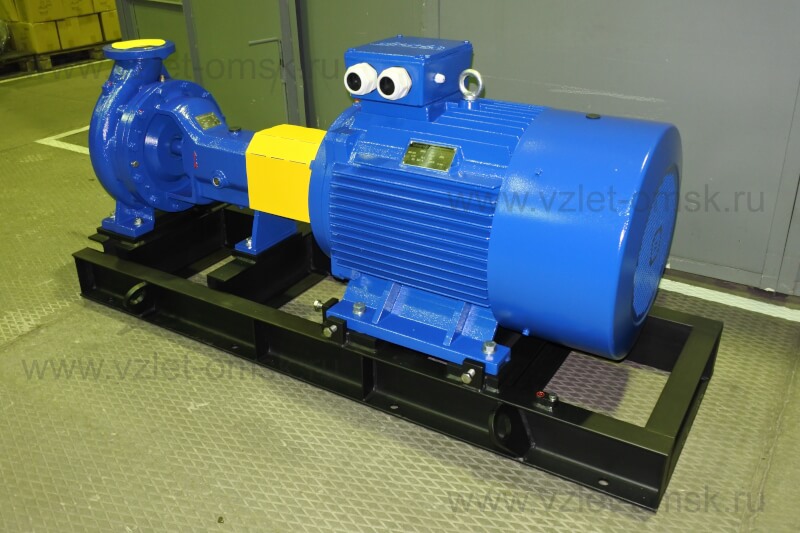

Насос ЦНК 100/315.295-90/2-400
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
100 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
295 - фактический диаметр рабочего колеса, мм;
90 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.
|

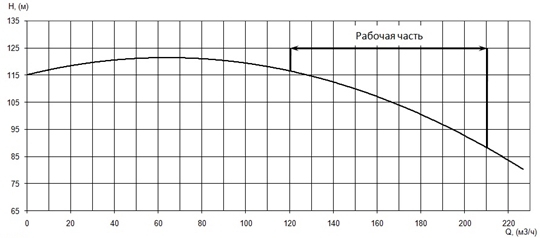

Производительность, Q |
150 |
м³/ч |
|
Напор, Н |
110 |
м |
|

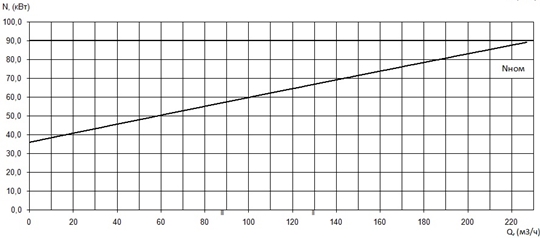

Потребляемая мощность в рабочей точке, Nпотр |
72 |
кВт |
|
КПД агрегата, η |
60 |
% |
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
125 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
157 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2955 |
|
Сos φ |
0,93 |
|
КПД эл. двигателя |
93,4 |
|
Соединение обмоток по схеме |
D |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
870 |
