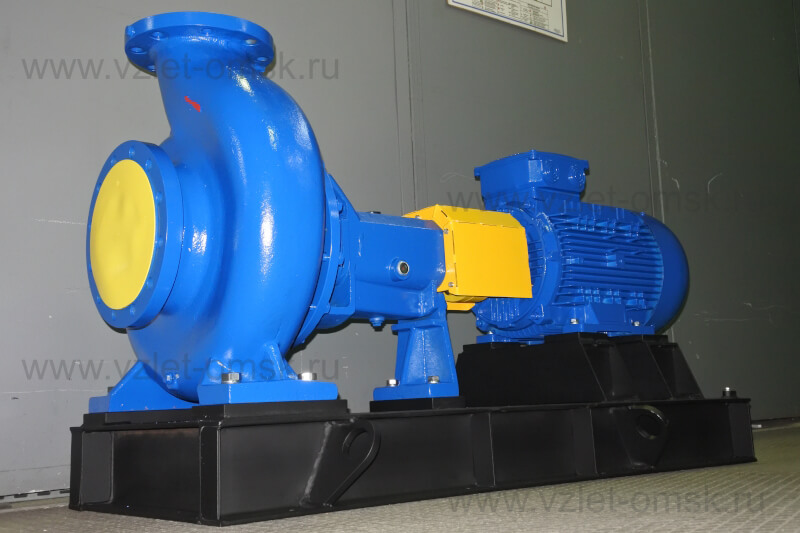

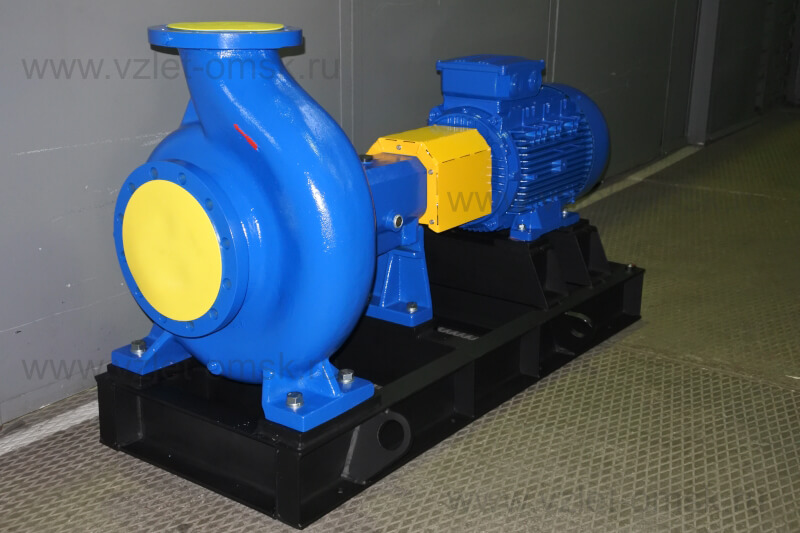

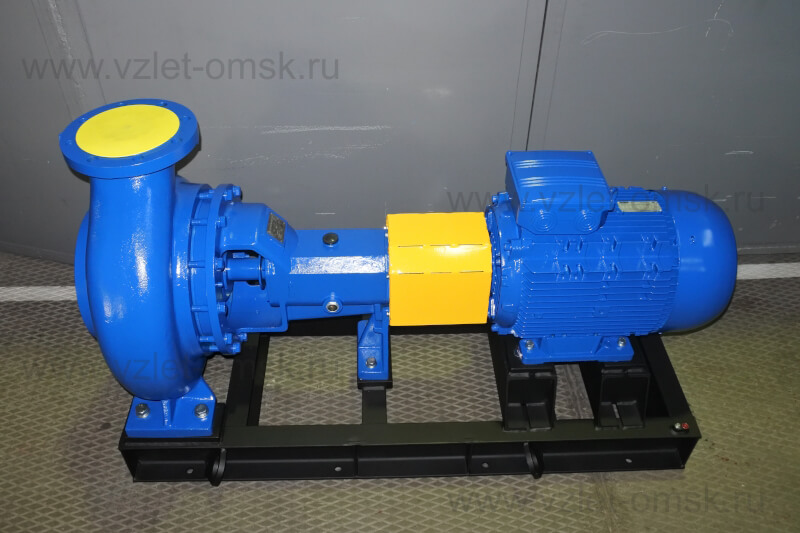

Насосный агрегат Иртыш ЦНК 125/315.320-30/4-400
- Описание
- Характеристики
Насос ЦНК 125/315.320-30/4-400
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
125 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
320 - фактический диаметр рабочего колеса, мм;
30 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.
|

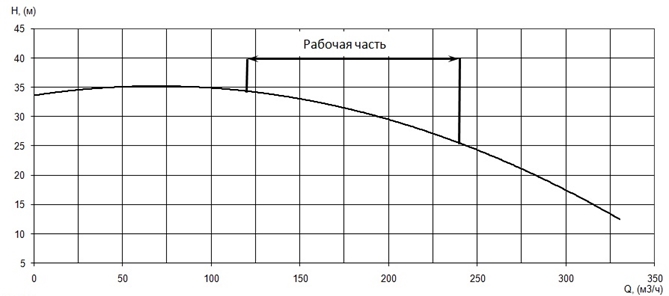

Производительность, Q |
210 |
м³/ч |
|
Напор, Н |
29 |
м |
|

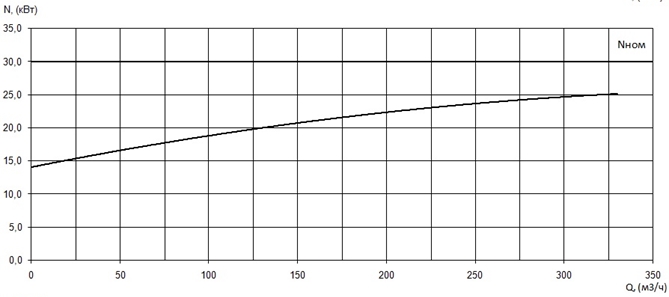

Потребляемая мощность в рабочей точке, Nпотр |
23 |
кВт |
|

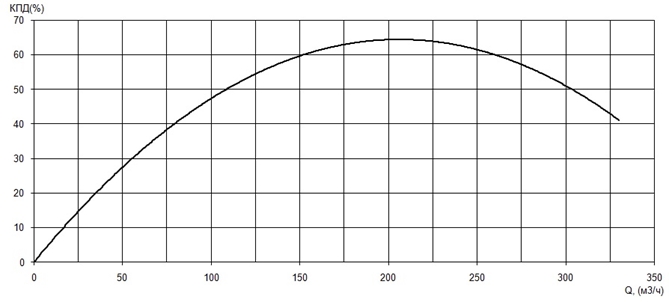

КПД агрегата, η |
65 |
% |
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
58 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1460 |
|
Сos φ |
0,86 |
|
КПД эл. двигателя |
91,3 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
30 |
|
Степень защиты электродвигателя |
IP 54; |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа защиты и управления |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
550 |
