Насос Иртыш ЦНК 200/315.315.Т-75/4-400 - Описание
- Характеристики

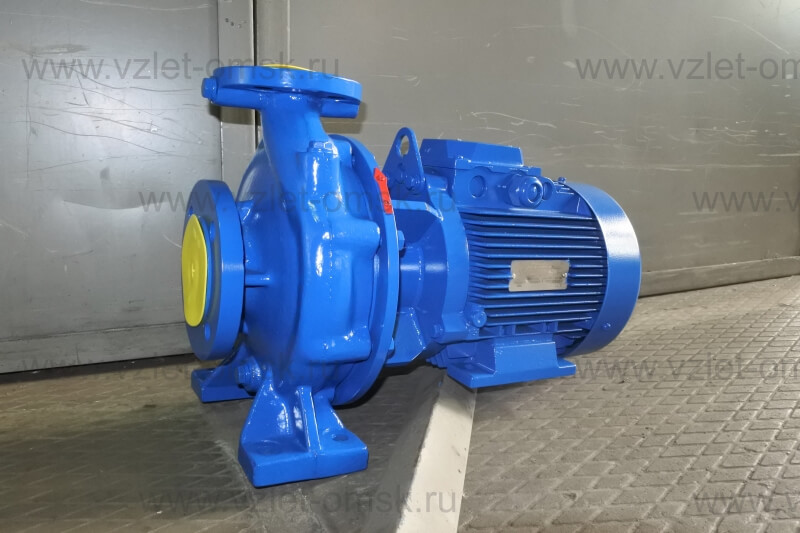

Насос Иртыш ЦНК 200/315.315.Т-75/4-400
Ц - центробежный;
Н - тип насоса – Центробежный насос консольный с общепромышленным двигателем;
К - консольный на плите, с соединением через муфту;
200 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
315 - фактический диаметр рабочего колеса, мм;
Т - ответные фланцы, крепеж и прокладки, места под датчики температуры подшипников и обмоток эл.дв.;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - горизонтальный, на плите с соединительной муфтой;
0 - без шкафа управления;
0 - без защиты.
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1400 |
|

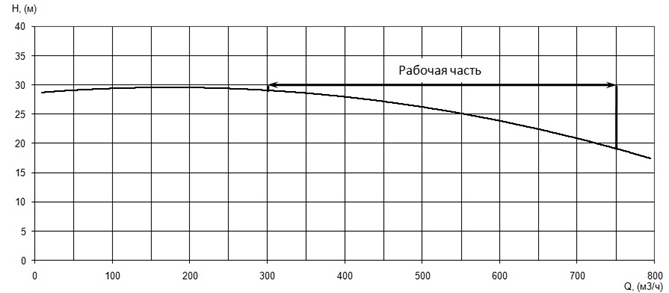

Производительность, Q |
650 м³/ч |
|
Напор, Н |
22 м |
|

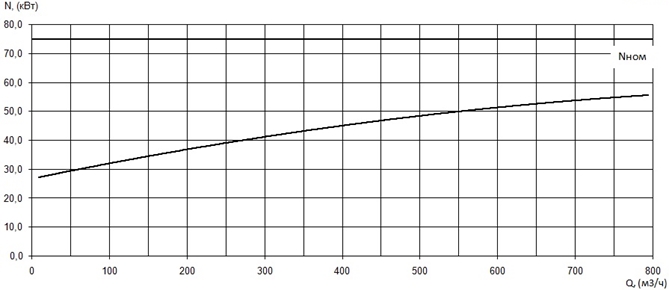

Потребляемая мощность в рабочей точке, Nпотр |
52 кВт |
|

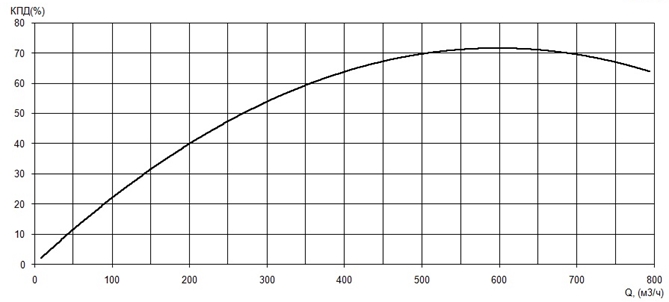

КПД агрегата, η |
71 % |
|
Вариант монтажа насоса |
горизонтальный, на плите с соединительной муфтой; |
|

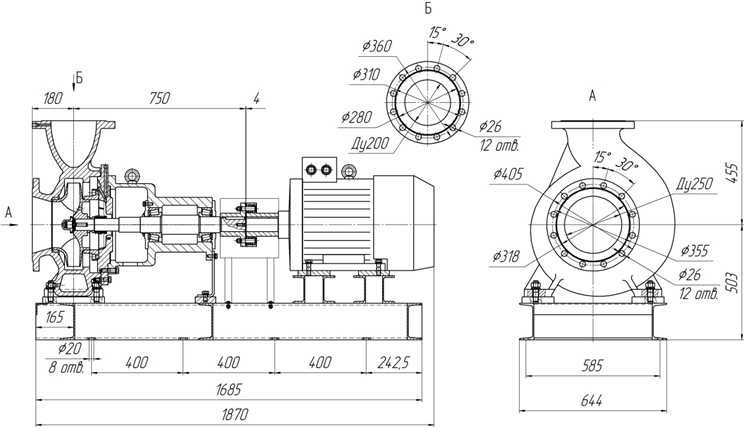

Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
250 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
142/82 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,3 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
